多规格圆柱锂电池组并联串联结构设计

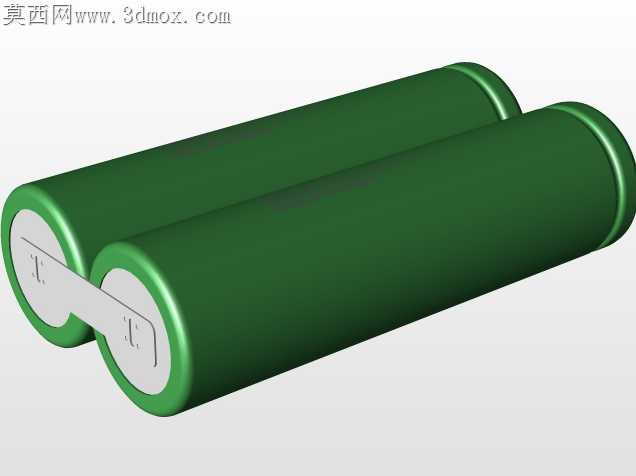

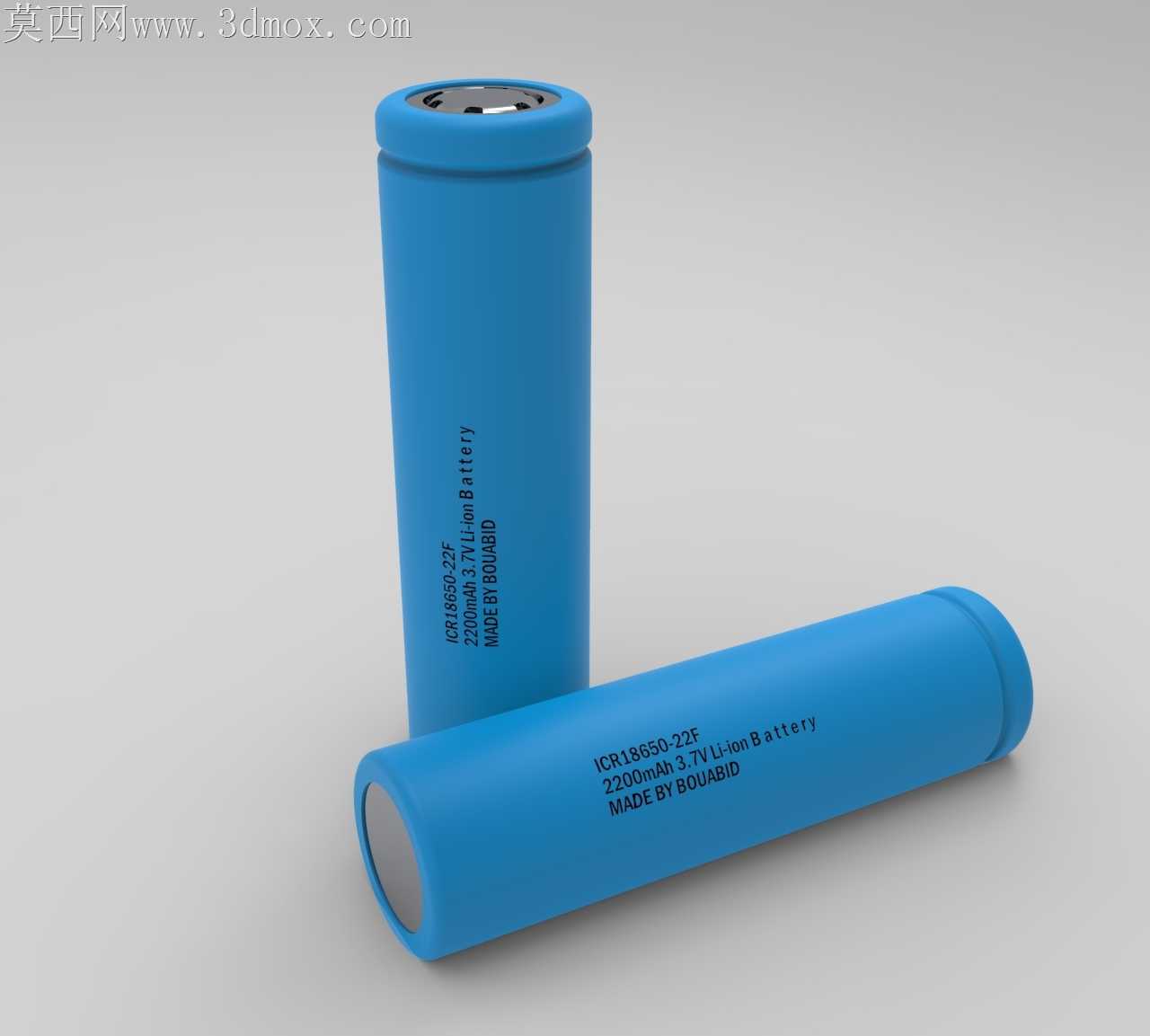

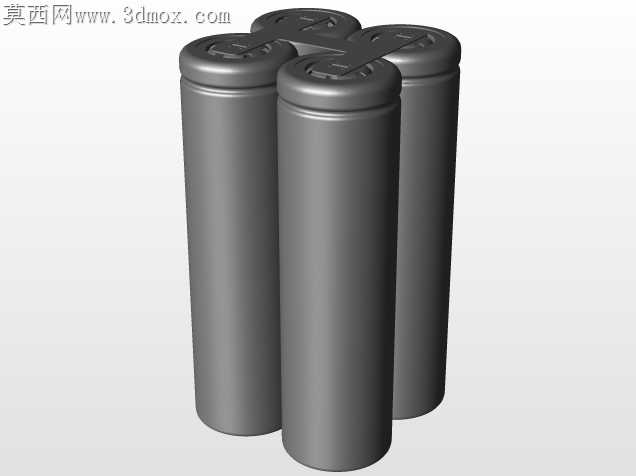

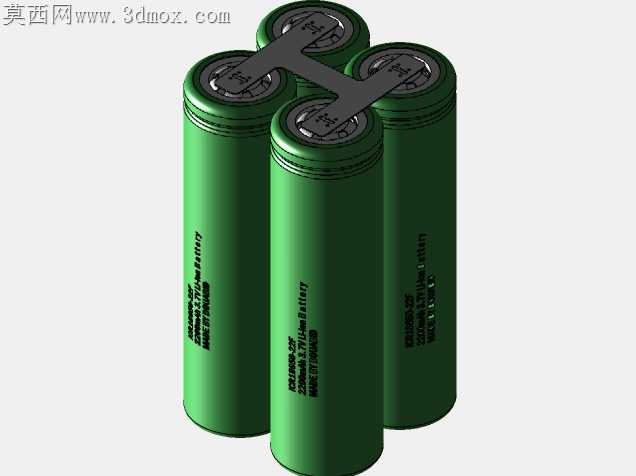

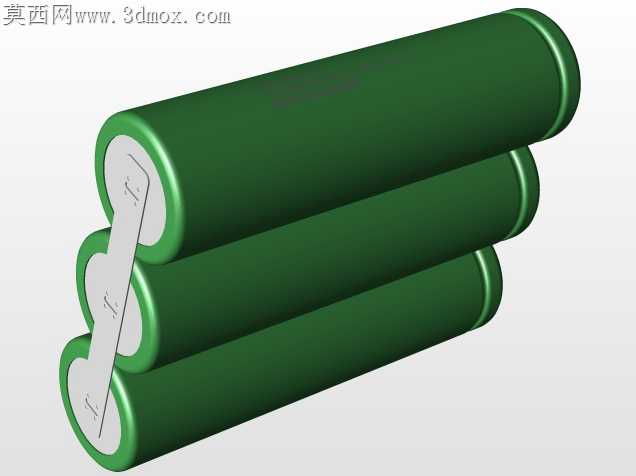

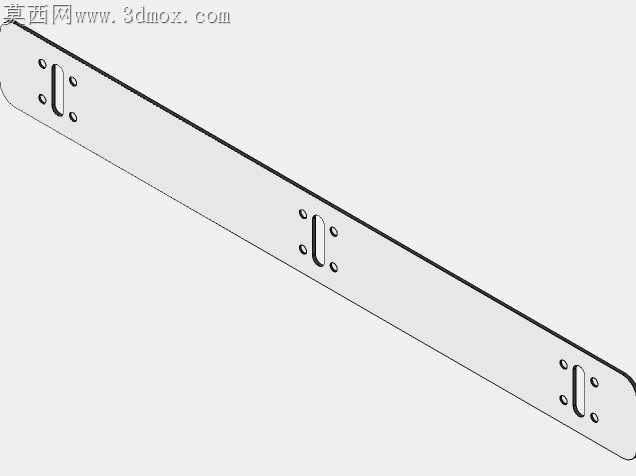

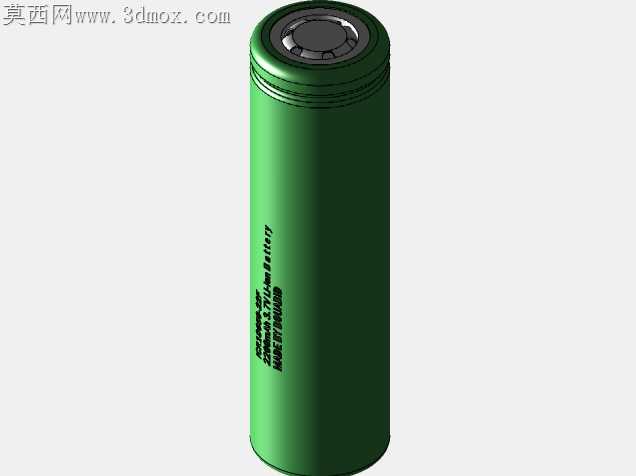

消费级电子与小型机器人项目里，圆柱电芯成组的连接失效一直是高频故障点，手工焊接镍片时的高温漏液、串并联错位、电芯间距不足导致的散热鼓包，是很多实训项目和自制设备踩过的坑。这套成组结构把单支、双并、三串、四并、六串等常用组合的连接镍片预做了折弯让位，每片镍片的焊点位置刚好对准电芯正极的焊接区域，边缘做了0.3mm的翻边处理，避免焊接时镍片偏移搭接到相邻电芯的负极壳体，从结构上杜绝了手工组装最容易出现的短路隐患。不同容量组合的电芯排布特意留出了1.2mm的均匀间隙，没有为了追求紧凑把电芯挤成密排结构，连续大电流放电时，间隙里的空气流通能带走电芯表面的积热，不会出现密排组中心电芯温度比外围高8-10℃的温差问题，延长整组循环寿命。镍片和电芯连接的位置没有做全覆盖式的焊盘设计，只保留了两个点状焊接位，既保证了过流能力，也避免了大面积焊接时热量传导到电芯内部的隔膜层，造成隔膜收缩引发的内漏。不同串数的组体特意做了统一的端部连接位，不管是单支电芯的占位结构，还是六串的高压组，端部的镍片引出位置都在同一平面，后期接保护板的时候不用额外弯折导线，保护板可以直接贴在组体端部，减少走线杂乱带来的绝缘破损风险。彩色的电芯外皮区分不是为了视觉效果，不同颜色对应不同的串并联支路，组装时可以快速核对电芯位置，不用反复测量电压确认串接顺序，大幅降低实训组装时的接反概率。单支电芯的端部特意做了绝缘圈的让位槽，套上青稞纸绝缘圈之后不会和连接镍片产生摩擦，长期震动工况下也不会磨破绝缘层造成短路。连接镍片的折弯角度做了微小的回弹补偿，冲压成型后的镍片贴到电芯端面时刚好保持0.1mm的预压量，焊接时不用额外用力按压就能和电芯端面完全贴合，不会出现虚焊导致的接触电阻过大问题。整组结构没有用额外的塑料支架固定，靠镍片的连接强度和排布间隙就能保持整体形态，既减轻了组体重量，也减少了支架开模的成本，很适合小批量自制项目和电子竞赛的快速原型搭建，不管是做小型机器人的动力电源，还是桌面电子项目的储能单元，都能直接套用对应的组合结构，不用重新设计连接片和排布方式。
