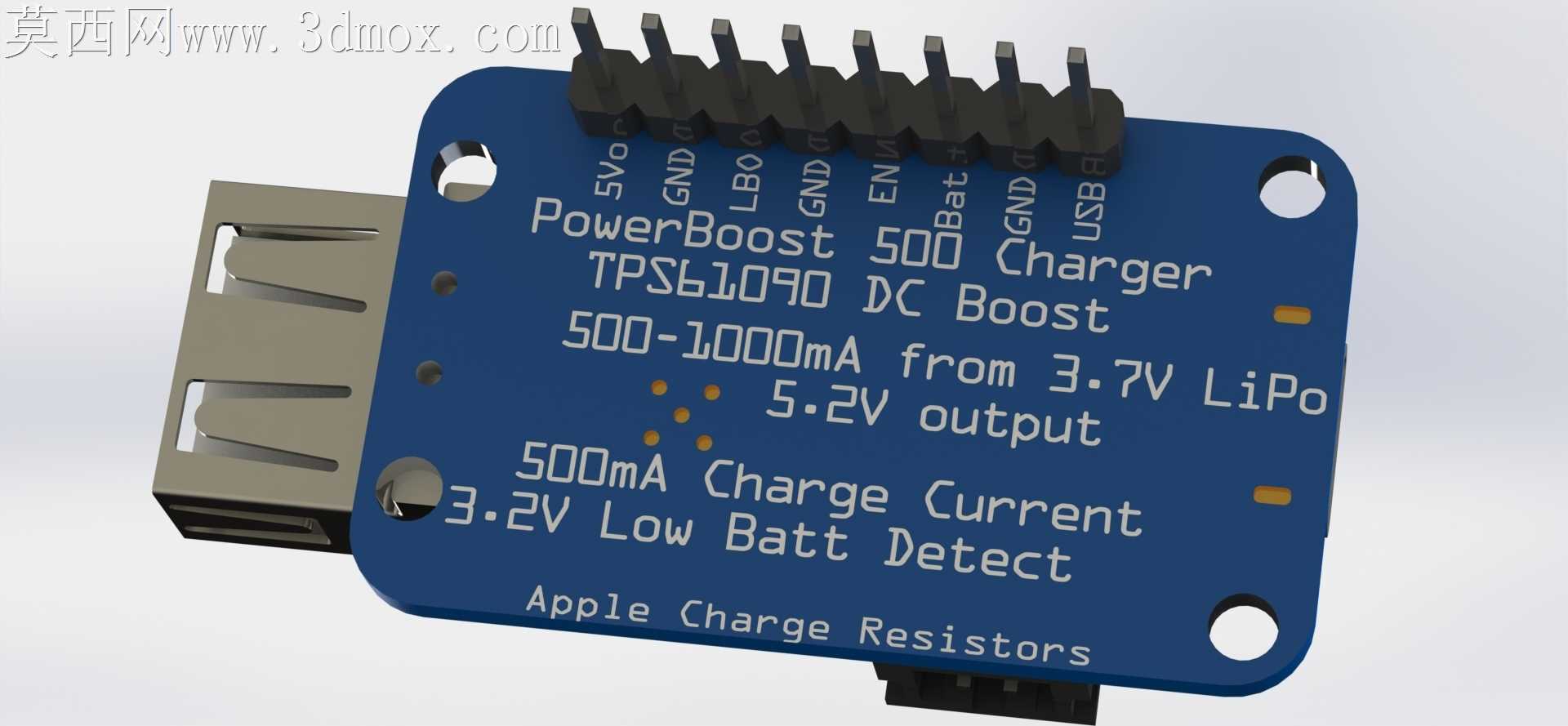

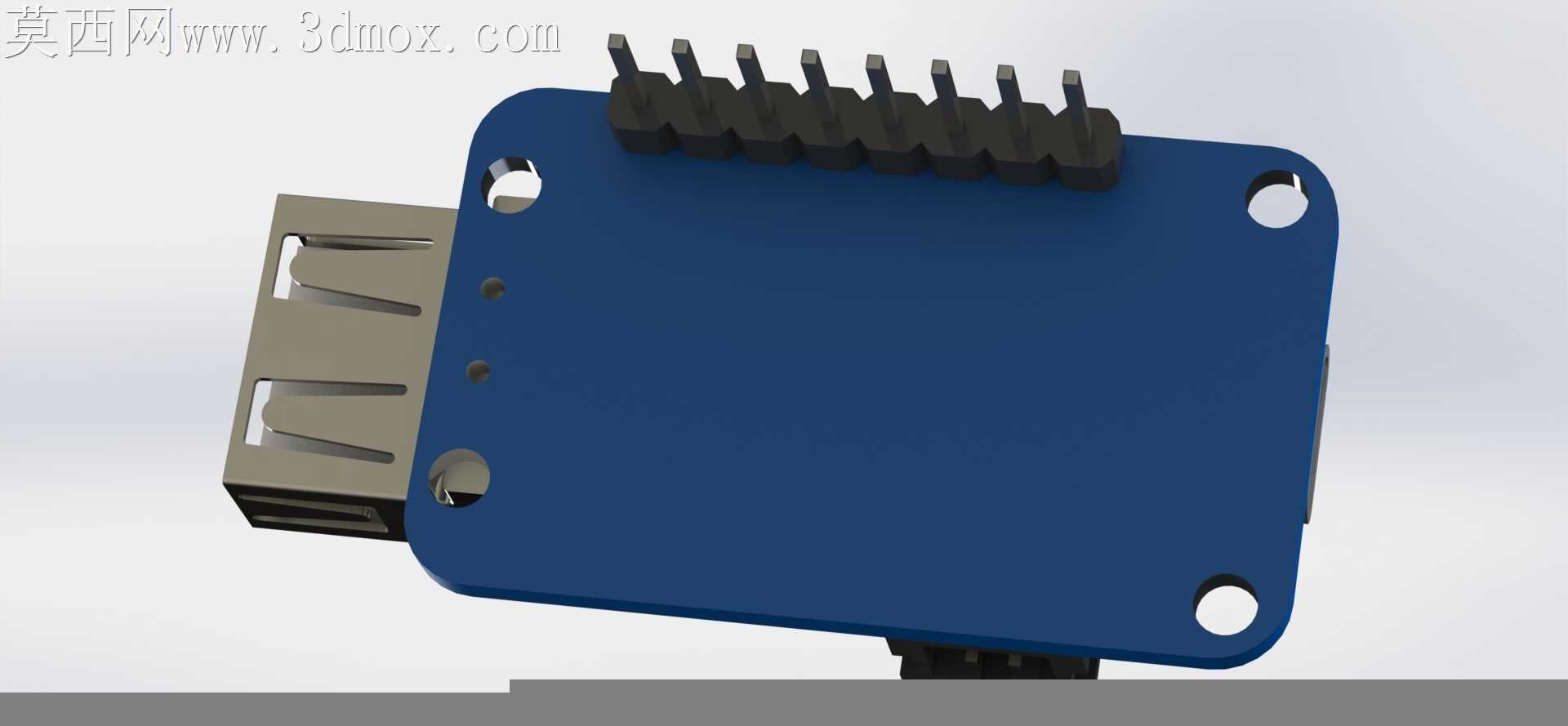

带焊接USB端口的电源升压电路板结构

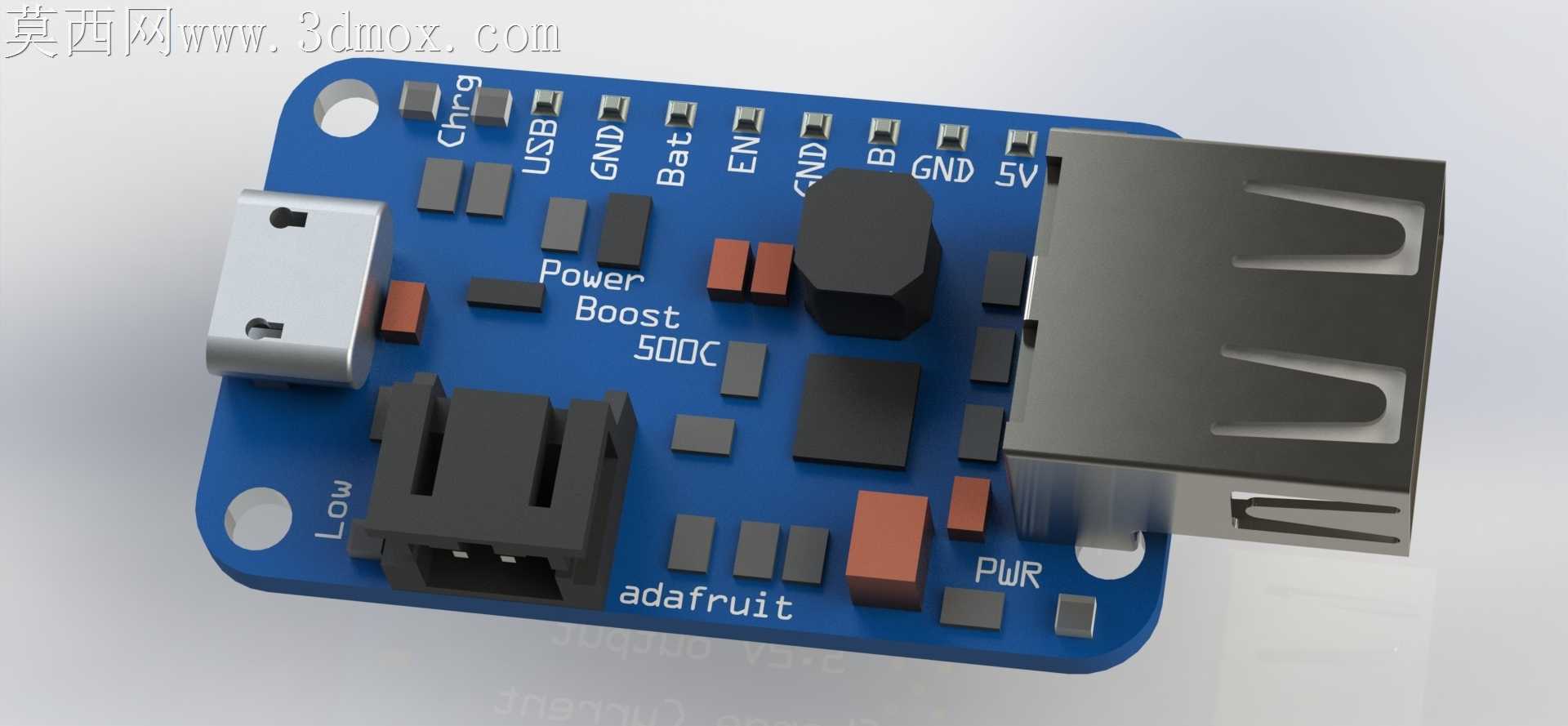

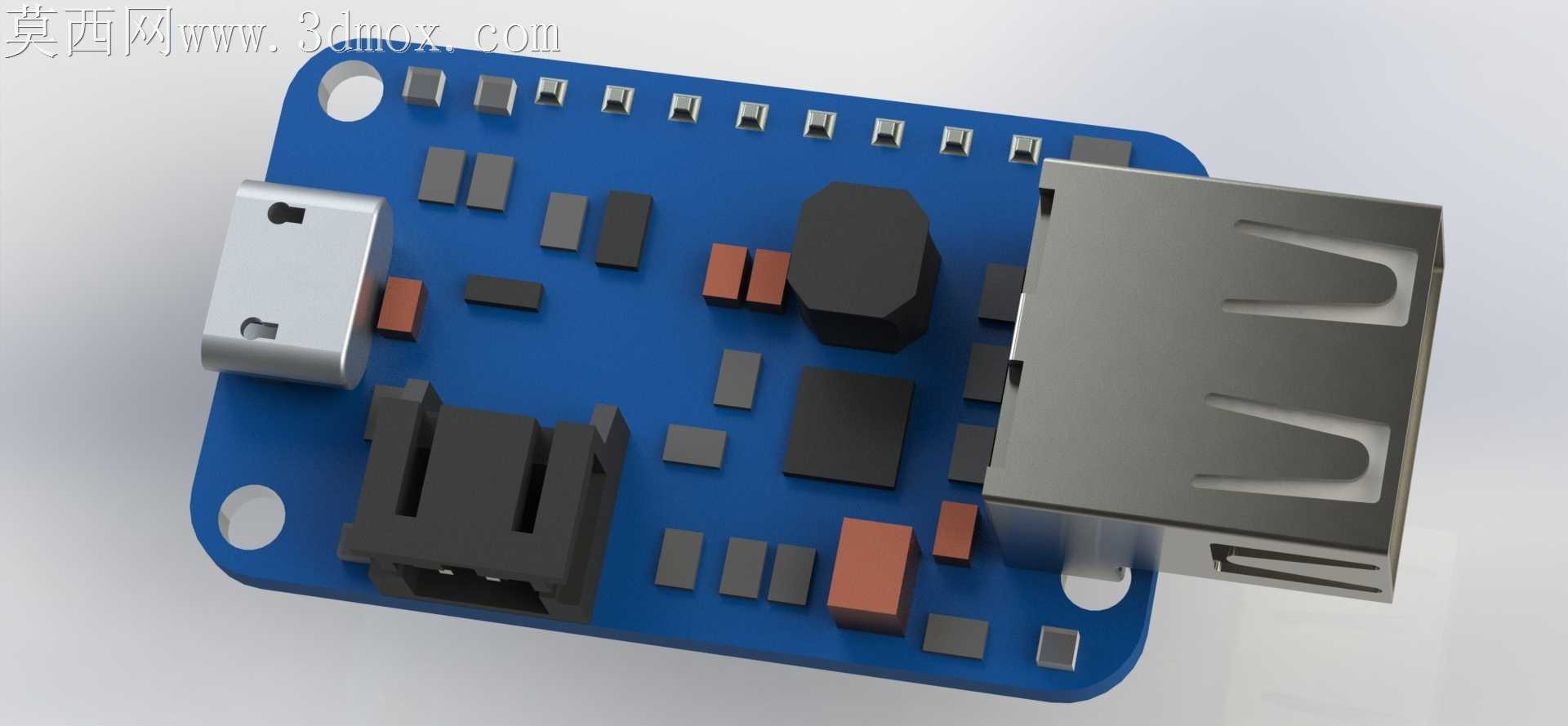

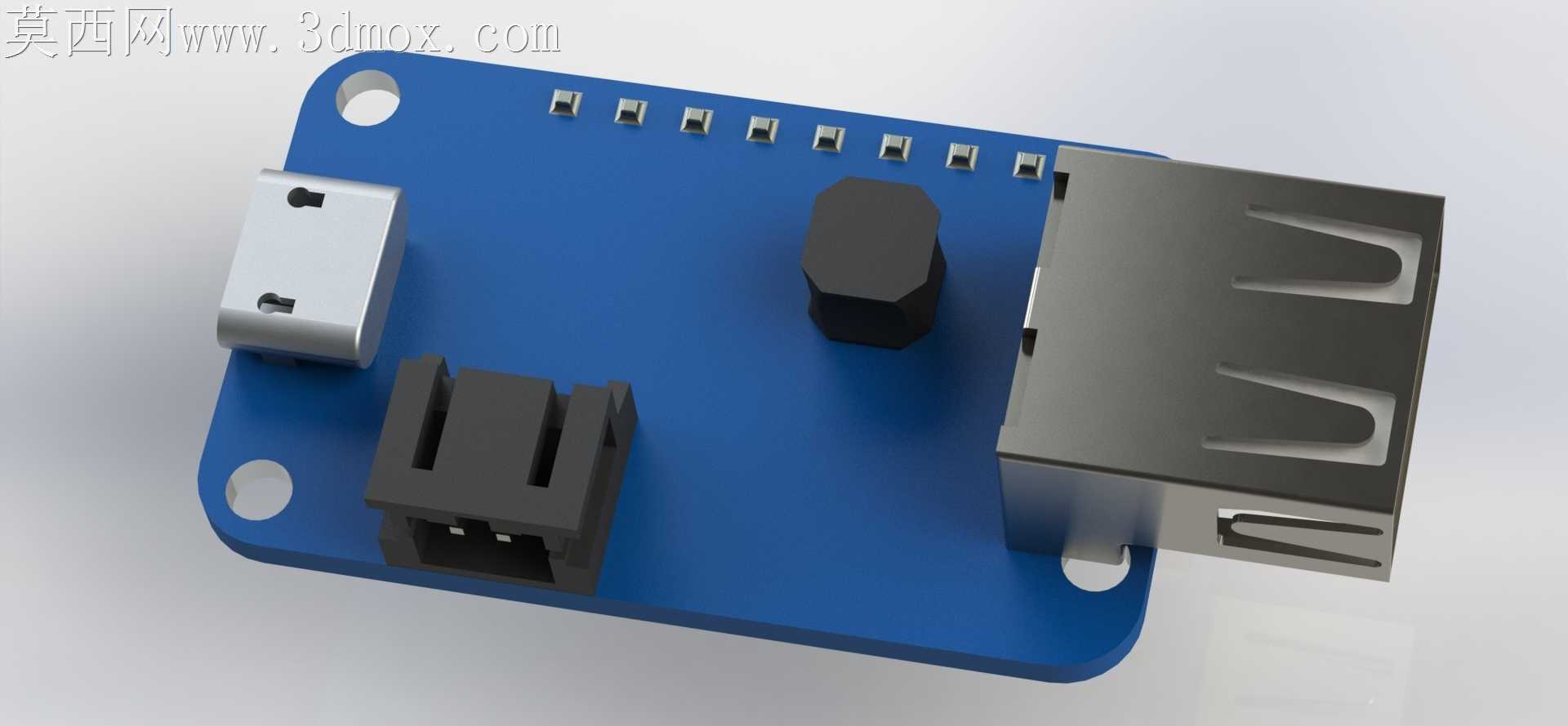

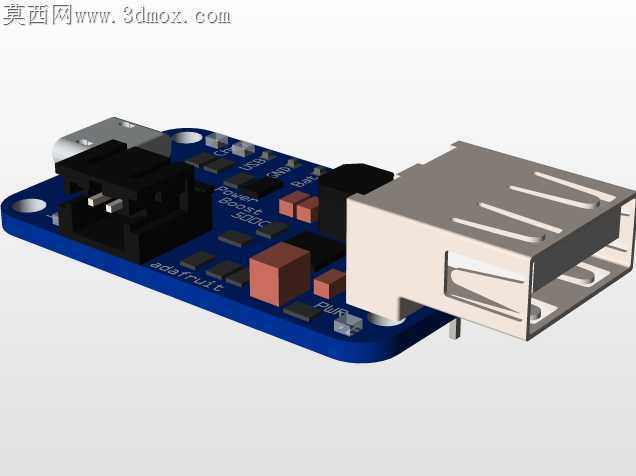

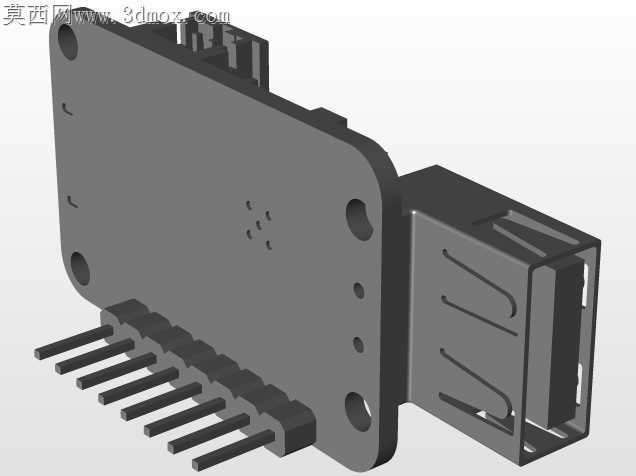

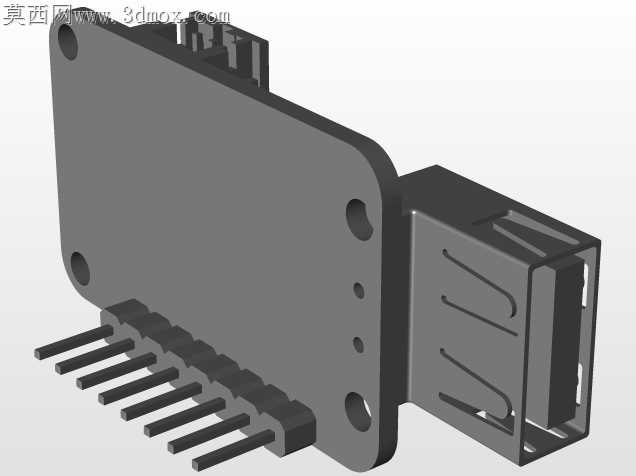

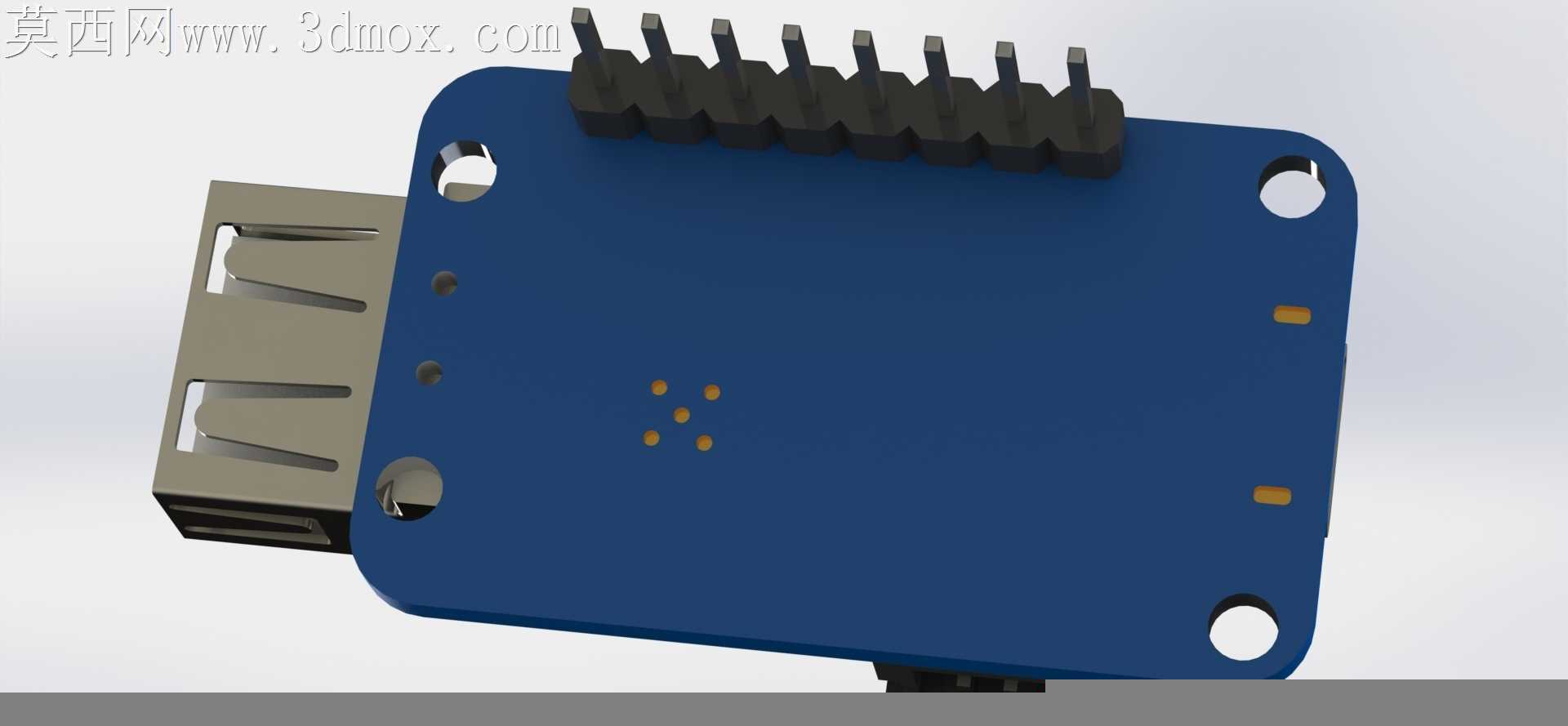

小体积便携电源模块的量产加工中，直插元件与板载接口的焊接公差一直是良率卡点，这款PowerBoost 500C的结构设计刚好戳中了这类痛点。板侧Type-A母座的金属外壳与PCB板边的预留间隙控制在0.15mm，既避免回流焊时外壳受热偏移蹭到相邻的5V输出焊盘，又能给后续组装外壳时的卡扣定位留出足够余量，不会出现接口歪扭插不上USB设备的问题。板上的直插插脚没有采用常规的齐平裁切设计，而是预留了0.8mm的伸出长度，波峰焊时焊锡能顺着引脚爬升到焊盘边缘形成饱满的浸润角，不会出现虚焊冷焊的隐患，后续用户外接电池时也能承受更大的插拔拉力，不会轻易把引脚从焊盘上扯掉。

板上的功率电感、电解电容这类发热元件的排布特意避开了USB金属外壳的正下方，金属外壳导热快，要是发热元件贴得太近，长时间大电流输出时热量会顺着外壳传到外接U盘、充电线的接头处，轻则加速接头塑料老化，重则导致数据传输中断。板边的两个安装孔做了沉铜处理，孔位公差控制在±0.05mm，用M2螺丝固定到外壳里时不会因为孔位偏差顶到板上的贴片电阻电容，沉铜层还能和外壳的接地柱连通，顺带解决了便携设备常见的静电干扰问题。

Micro USB输入口的金属外壳特意做了两个延伸固定脚，直接焊在PCB的接地焊盘上，日常插拔充电线时的受力会分散到两个固定脚和四个信号引脚，不会像单靠信号引脚固定的接口那样，插拔几十次就出现引脚脱焊的问题。板上的丝印标识没有印在元件焊盘的正上方，而是偏移到元件侧方的空白区域，焊接时不会因为丝印油墨的厚度导致元件贴装偏移，后续维修排查元件时也能一眼看到标识，不用挪开元件找参数。低压提示的插脚旁特意留了2mm的操作空间，用户外接低压指示灯或者触发开关时，不用费劲拨开周围的电容就能插上线，不会因为操作空间太小碰掉周围的贴片元件。

这类小尺寸电源板的PCB厚度选了1.6mm的常规FR4板材，既不会因为板太薄在焊接大尺寸USB母座时出现板身弯曲，也不会因为板太厚占用过多的外壳内部空间，刚好适配市面上常见的18650电池盒安装位。板上的电源开关位置特意避开了安装孔的受力路径，螺丝拧紧时的应力不会传到开关的焊盘上，不会出现开关被压得卡死无法拨动的问题。
