汽车生产工位物料周转防护栏式货架

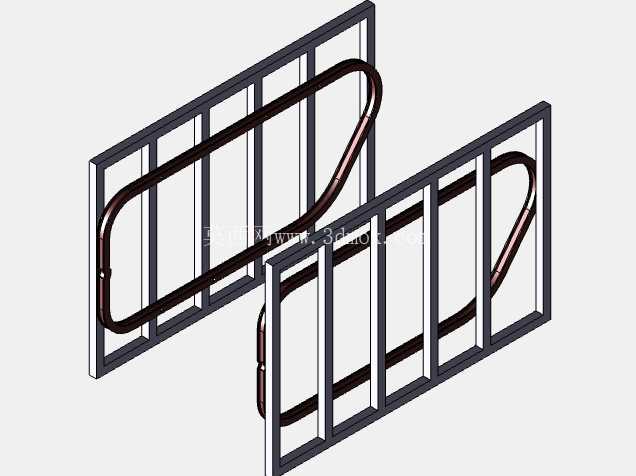

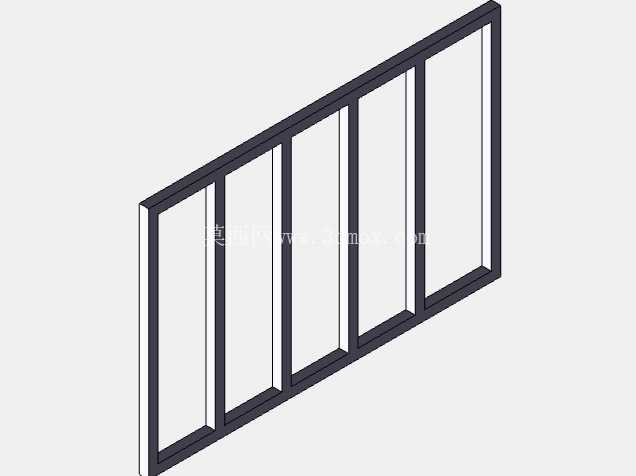

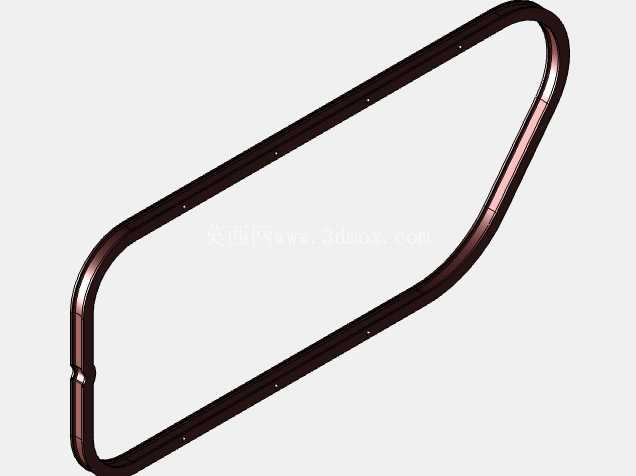

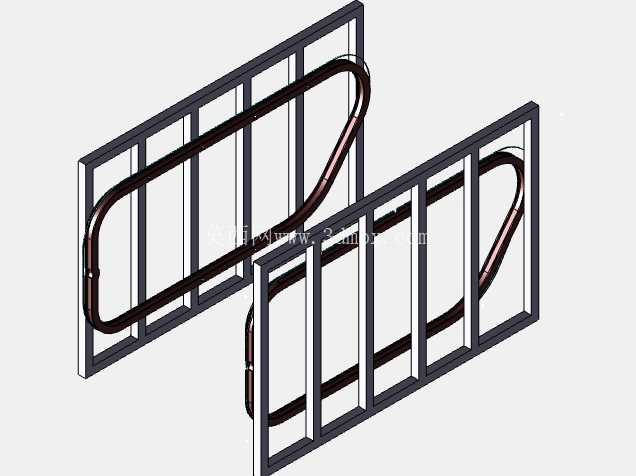

这套栏式结构的工位货架，最初是为汽车冲压焊装车间的线边物料周转场景设计的，在实际产线布局中，这类货架主要承担冲压半成品件、焊装分总成件的临时存放与工序间转运功能，区别于通用仓储货架，它的结构完全匹配汽车零部件的周转防护需求，避免工件在转运、暂存过程中出现磕碰变形、表面划伤的问题，尤其适配汽车外覆盖件、管状结构件的存放要求。从结构设计逻辑来看，整体采用框架式栏板搭配弯管防护扶手的组合结构，两侧栏板采用矩形方管焊接成格栅式框架，格栅间距经过反复校核，既保证框架整体的抗扭、抗冲击强度，又能最大限度降低整体自重，减少周转过程中的搬运负载；框架边缘的弯管扶手采用一体化弯管成型工艺，弯折处做了大圆弧过渡处理，没有尖锐棱角，一方面避免操作人员上下料、推移货架时被磕碰划伤，另一方面弯管形成的环形防护圈可以对存放的工件形成侧向围挡，防止工件在周转移动过程中从货架侧方滑落。在安装边界与尺寸适配层面，货架的整体宽度匹配标准物流周转通道的宽度要求，能够顺利通过车间内1.2米宽的人行物流通道，同时适配标准叉车的叉取高度，底部预留的叉取空间高度满足通用手动液压叉车、电动托盘车的叉齿进入要求，不需要额外配置专属转运载具，可直接对接车间现有物流体系；货架的栏板高度经过人机工程校核，操作人员站立状态下取放工件的高度落在700mm到1500mm的舒适操作区间内，不需要过度弯腰或者抬手，能够有效降低长时间上下料作业的疲劳强度。从功能特性上看，格栅式栏板结构不会积存冲压工序带来的铁屑、焊渣，日常清洁维护时只需要简单吹扫即可清理干净，不会因为杂物积存刮伤工件表面；弯管扶手的管径选用与车间常用工位器具一致的规格，后期如果出现磕碰变形，维修替换时不需要单独开模备料，直接取用现有工位器具的备用管材即可焊接修复，降低后期维护成本。在实际产线应用中，这类货架除了线边暂存功能外，还可以直接作为工序间的转运载具使用，搭配底部的脚轮安装位（当前模型预留了标准脚轮的安装孔位），可以快速改装成移动周转车，适配不同工序间的物料流转需求；框架的格栅结构还可以搭配专用的工件挂具，存放不同形状的冲压件、焊接分总成，不需要额外调整主体结构，只需要更换对应的挂装配件即可适配不同工件的存放需求，具备较强的通用性。设计过程中重点校核了框架的焊接强度，栏板方管的连接处采用满焊工艺处理，焊后做打磨整平，避免焊渣凸起刮伤工件；弯管部分与栏板框架的连接位置采用分段焊接，保证连接强度的同时避免焊接变形导致框架整体尺寸超差，影响后续的堆叠存放——这类货架在空架状态下可以实现多层堆叠，堆叠时上层货架的底部方管刚好卡入下层货架的扶手弯管形成的限位槽内，堆叠过程中不会出现滑移倾倒，能够有效减少空架存放时的仓储空间占用。在实际使用场景中，这类货架还可以根据存放工件的重量需求调整方管的壁厚，针对重量较大的冲压结构件，可以选用壁厚更大的方管制作框架，针对轻型的内饰件、小型冲压件，则可以适当降低壁厚来控制成本，整体结构的模块化程度较高，不需要重新设计整体结构，只需要调整材料规格即可适配不同的负载要求。
