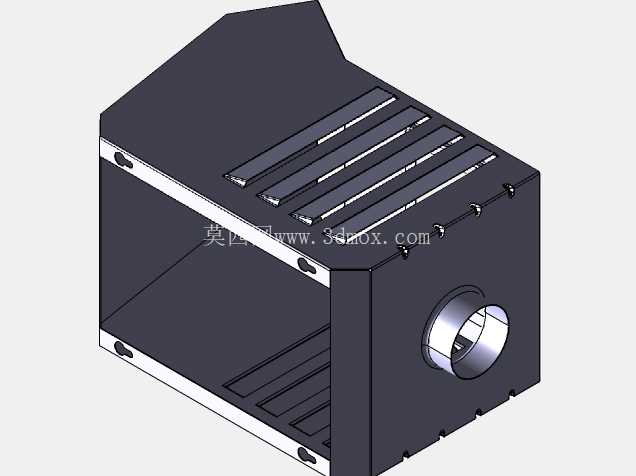

汽车冲压成型用桨箱壳体结构设计

在汽车冲压生产线的末端工位以及白车身分总成的物料暂存、工序间流转环节，这类桨箱结构是承担冲压件规整收纳、定向导送的核心承载构件，区别于通用仓储箱体，它需要适配汽车冲压件特有的薄钢板材质、异形轮廓以及工序间快速取放的作业节奏，同时要匹配冲压线旁自动化机械手的取件高度、夹爪行程边界，避免出现取件卡滞、工件剐蹭变形的问题。从结构设计逻辑来看，整个箱体采用一体化钣金折弯+局部焊接的工艺成型思路，主体侧板与底板的折弯圆角严格匹配冲压钣金的最小弯曲半径要求，避免折弯处出现应力集中导致的开裂隐患，箱体顶部做斜切导向面设计，这个角度是结合人工放件以及机械手自动投料的下落轨迹反复校核确定的，能够让投入的冲压件顺着斜面自然滑入箱体内部的规整槽位，不需要额外的人工摆正操作，能有效降低线旁操作工人的重复劳动强度。箱体侧面开设的圆形轴孔是整个构件的安装定位核心，孔位的同轴度、端面垂直度公差都控制在钣金件的经济加工精度范围内，既能够保证箱体与线体支架的转轴配合顺畅，实现箱体的倾转倒料功能，又不会因为过高的精度要求提升不必要的加工成本，孔周做了翻边强化处理，提升孔位的抗扭刚度，避免长期倾转作业出现孔位变形、配合松旷的问题。箱体内部设置的多道平行凸筋，一方面是对箱体底板的刚度做补强，薄钢板箱体在满载冲压件的情况下，底板容易出现下凹变形，这些凸筋相当于在底板上设置了加强筋结构，能够在不增加板材厚度的前提下提升底板的承载能力，控制整体构件的自重；另一方面这些凸筋形成的导向槽，能够对放入箱内的长条形冲压件起到侧向定位作用，避免工件在箱内杂乱堆叠，导致后续取件时出现卡料、工件磕碰变形的问题。箱体侧边预留的多个安装孔位，是用于固定耐磨衬板以及感应开关支架的，线体作业过程中，工件与箱体的摩擦会逐渐磨损箱体壁面，预留的衬板安装位可以在衬板磨损后快速更换，不需要整体更换箱体，降低后期的维护成本；感应开关的安装位则是匹配产线的物料检测需求，能够实时监测箱内的工件存量，在存量达到设定阈值时发出信号，提醒物流人员转运满箱、更换空箱，适配冲压线的连续化生产节奏。从安装边界来看，整个箱体的外形尺寸是结合冲压线旁的预留安装空间、标准物流转运小车的承载台面尺寸确定的，箱体底部的安装孔距与线体翻转支架的接口尺寸完全匹配，不需要额外做转接件就可以直接安装上线，箱体的倾转角度范围也做了限位设计，最大倾转角度刚好能够让箱内的工件完全滑出，同时不会因为角度过大导致箱体与周边的线体护栏、设备构件发生干涉。在细节处理上，箱体所有的外露棱边都做了钝边处理，避免操作过程中划伤工人或者刮伤工件表面的防锈涂层，各个折弯边的拼接处采用段焊工艺，既保证连接强度，又能减少焊接变形，焊后做打磨整平处理，保证箱体的外观平整度。这类桨箱结构在实际应用中，除了汽车冲压线的工件收纳，也可以适配其他钣金加工产线的工序间物料流转，只需要调整内部凸筋的间距、导向斜面的角度，就可以适配不同轮廓尺寸的工件收纳需求，结构的通用性较强，同时整体采用钣金冲压焊接的工艺，加工周期短，制造成本可控，适合批量制作投放到产线使用。设计过程中还特意考虑了箱体的堆叠兼容性，空箱状态下可以互相嵌套堆叠，减少仓储空间的占用，满载状态下堆叠时，上层箱体的底部凸台刚好卡入下层箱体的顶部导向面，不会出现滑移倾倒的问题，方便物流转运过程中的多层堆码，提升单次转运的物料装载量，降低物流转运的频次。
