多片式钢板弹簧结构设计与力学分析

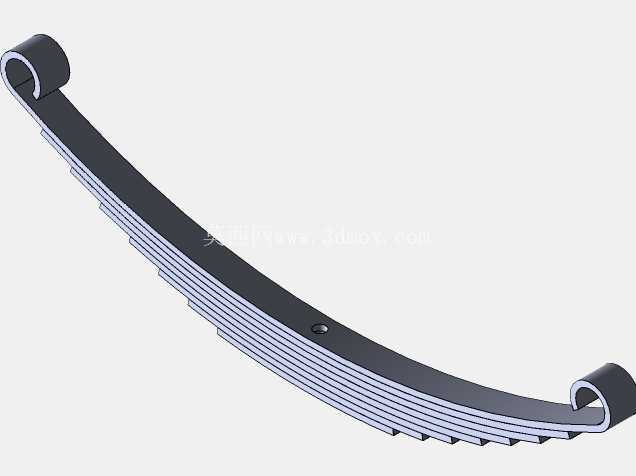

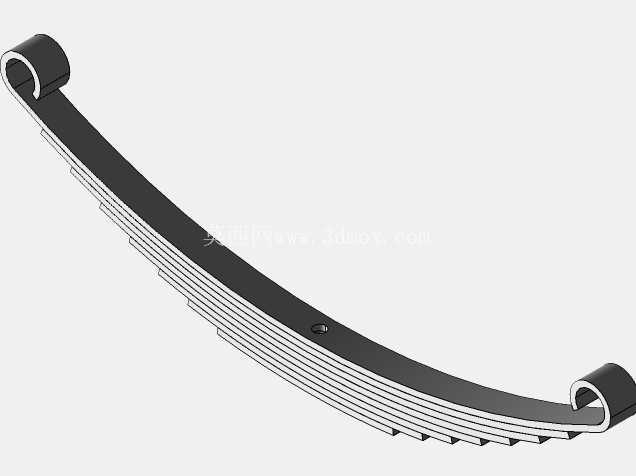

　　商用车、非道路工程车辆的悬架系统中，钢板弹簧是承担垂直载荷、缓冲路面冲击的核心弹性构件，区别于螺旋弹簧、空气弹簧的承载特性，多片叠合的板簧结构能在有限布置空间内实现更高的承载冗余，同时兼顾横向、纵向力矩的传递，无需额外设置导向杆件即可完成车轮与车架之间的力传导，在重载货运车辆、农用拖拉机、轻型越野装备的底盘结构中应用占比极高。这套板簧结构采用等强度梁的设计逻辑，各片钢板长度从主片到副片依次递减，主片两端做卷耳结构处理，卷耳内部预留衬套安装空间，用于匹配车架端的固定销与吊耳销，其中固定端卷耳承担主要的纵向力传递，活动端吊耳可适配板簧受载变形时的长度变化，避免结构出现卡滞或附加应力。

　　叠合的各片钢板之间预留微小间隙，表面做减摩处理，减少车辆行驶过程中片间相对滑动产生的磨损与异响，中心位置设置定位螺栓与弹簧夹，将多片钢板约束为整体，防止受载过程中各片出现横向窜动，弹簧夹同时可限制反向变形时各片的分离量，避免主片单独承受过大冲击载荷出现断裂。从安装边界来看，主片卷耳的中心距是底盘布置时的核心尺寸参数，匹配不同吨位车型时，可通过调整片数、单片钢板厚度、板簧总成的弧高来适配不同的载荷需求，弧高参数直接决定了车辆的空载离地间隙与悬架静挠度，静挠度的匹配需要结合车辆的轴荷分配、减振器阻尼参数做协同调校，避免出现悬架偏频过高导致的行驶颠簸，或是偏频过低引发的制动点头、加速抬头问题。

　　实际工况下，板簧承受的载荷并非单一垂直方向，车辆起步、制动时的纵向力矩，转向时的横向力矩，以及路面颠簸带来的瞬时冲击载荷，都会在板簧不同位置产生复合应力，主片卷耳与中心螺栓附近是应力集中的高发区域，设计过程中需要对这些位置做圆角过渡处理，避免应力突变引发的疲劳裂纹。多片式板簧的刚度特性呈现非线性特征，小载荷工况下仅主片与上部几片副片参与变形，刚度较低可过滤路面微小振动，提升行驶平顺性；当载荷超过阈值后，更多副片参与承载，整体刚度上升，避免重载时悬架变形量过大出现撞击限位块的问题。

　　这套结构的设计过程中，需要结合材料的屈服强度、疲劳极限做应力校核，常用的60Si2Mn弹簧钢材料经过热处理后，可满足反复交变载荷下的使用寿命要求，片间的接触应力同样需要控制在合理区间，接触应力过大容易导致片间磨损加剧，降低板簧的整体使用寿命。在底盘装配环节，板簧的固定端需要通过橡胶衬套与车架连接，橡胶衬套可过滤部分高频振动，同时允许卷耳在小角度范围内转动，适配悬架跳动时的角度变化，活动端吊耳的摆动角度需要做限位设计，避免极限工况下吊耳翻转导致板簧脱落。日常运维过程中，需要定期检查板簧片间是否存在裂纹、中心螺栓是否松动、弹簧夹是否出现断裂，U型螺栓的紧固力矩需要定期校核，防止板簧与车桥连接位置出现窜动，影响行驶稳定性。对于工程作业类车辆，板簧的刚度调校会偏向承载能力，适当降低平顺性冗余，而客运类商用车的板簧设计会采用渐变刚度结构，在保证承载能力的同时优化乘坐舒适性，不同应用场景下的板簧结构差异主要体现在片数、片厚、弧高、卷耳形式这几个核心维度，部分特殊工况下使用的板簧还会在片间设置减摩垫片，进一步降低滑动磨损，延长维护周期。
