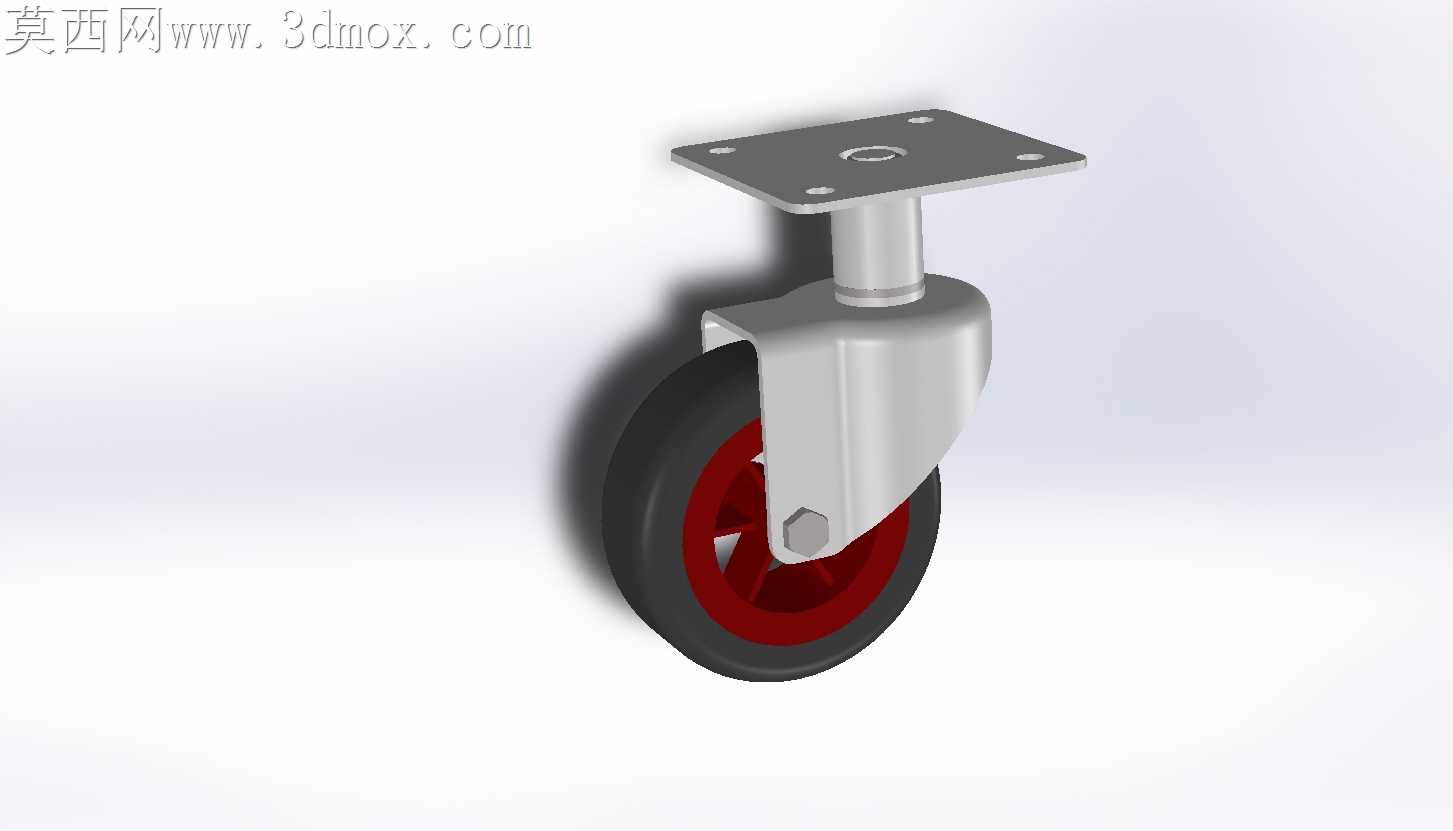

重载型平板安装万向旋转脚轮结构

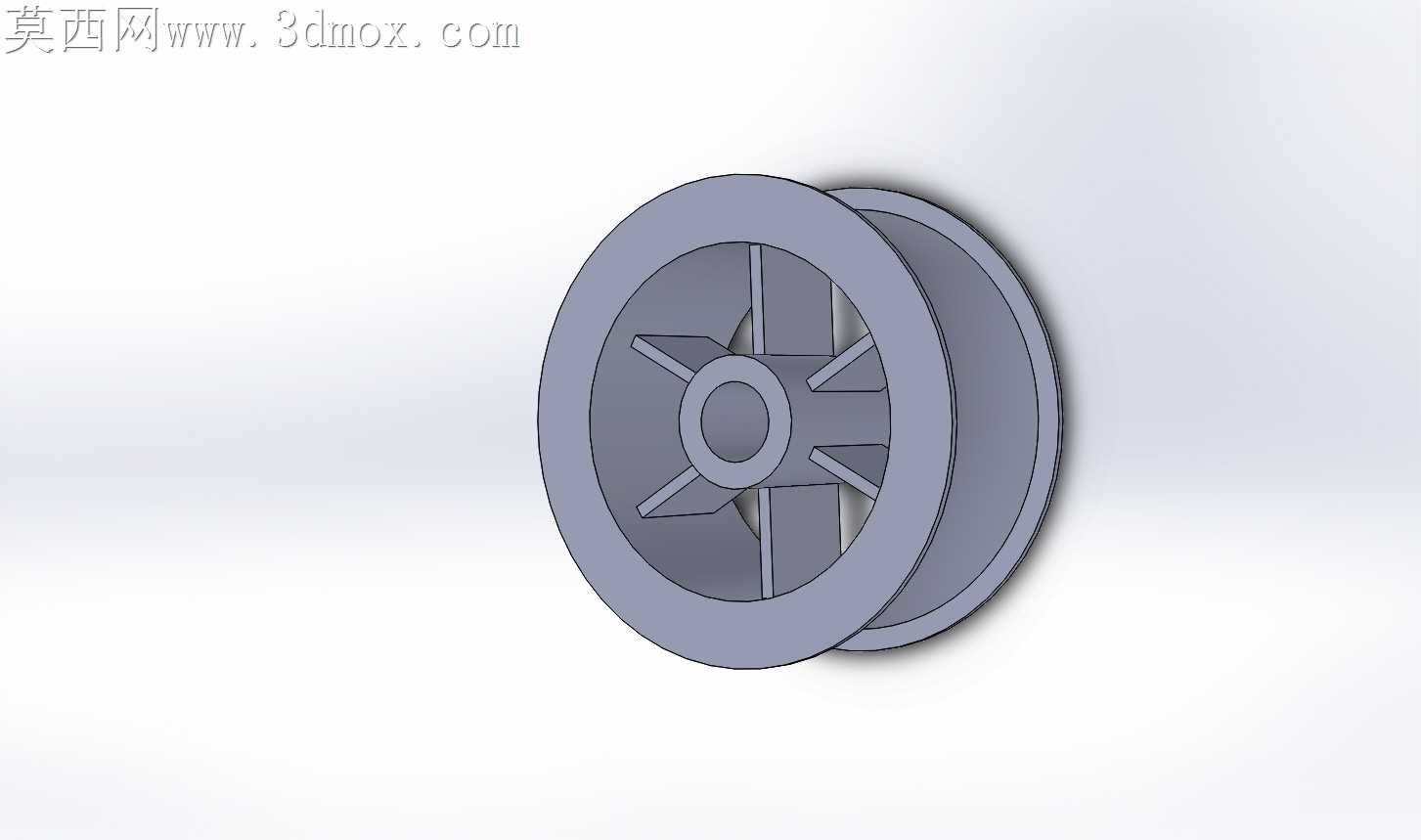

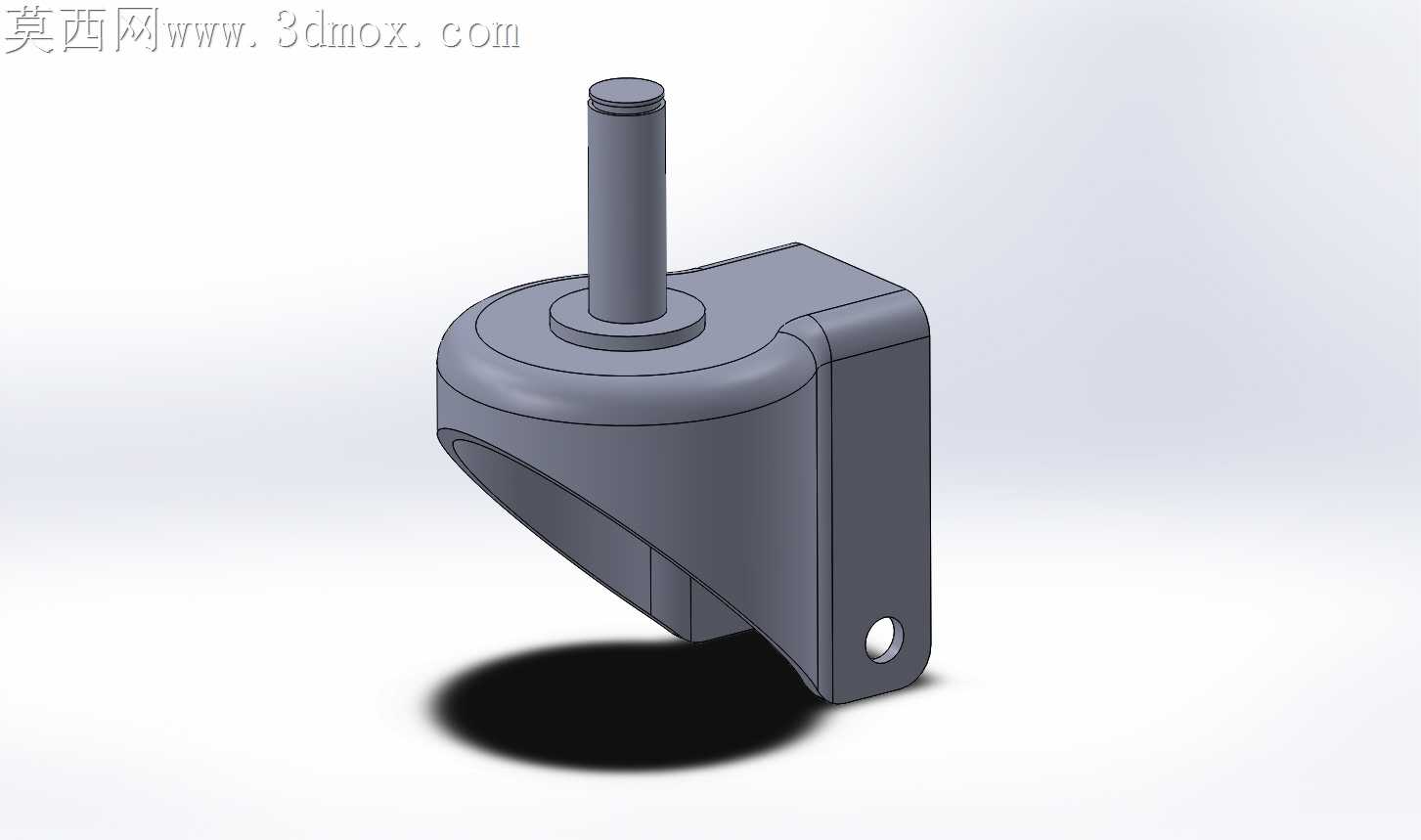

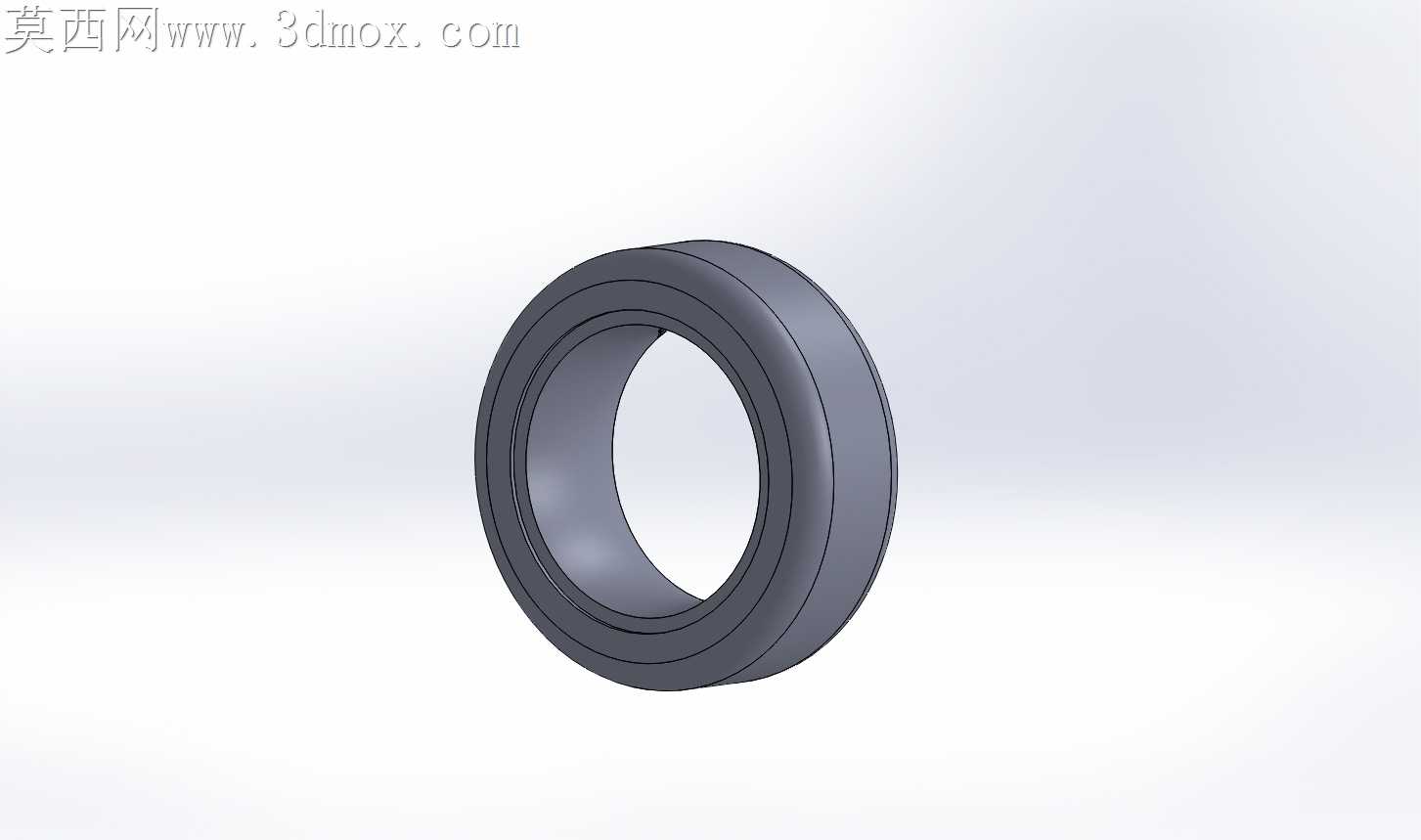

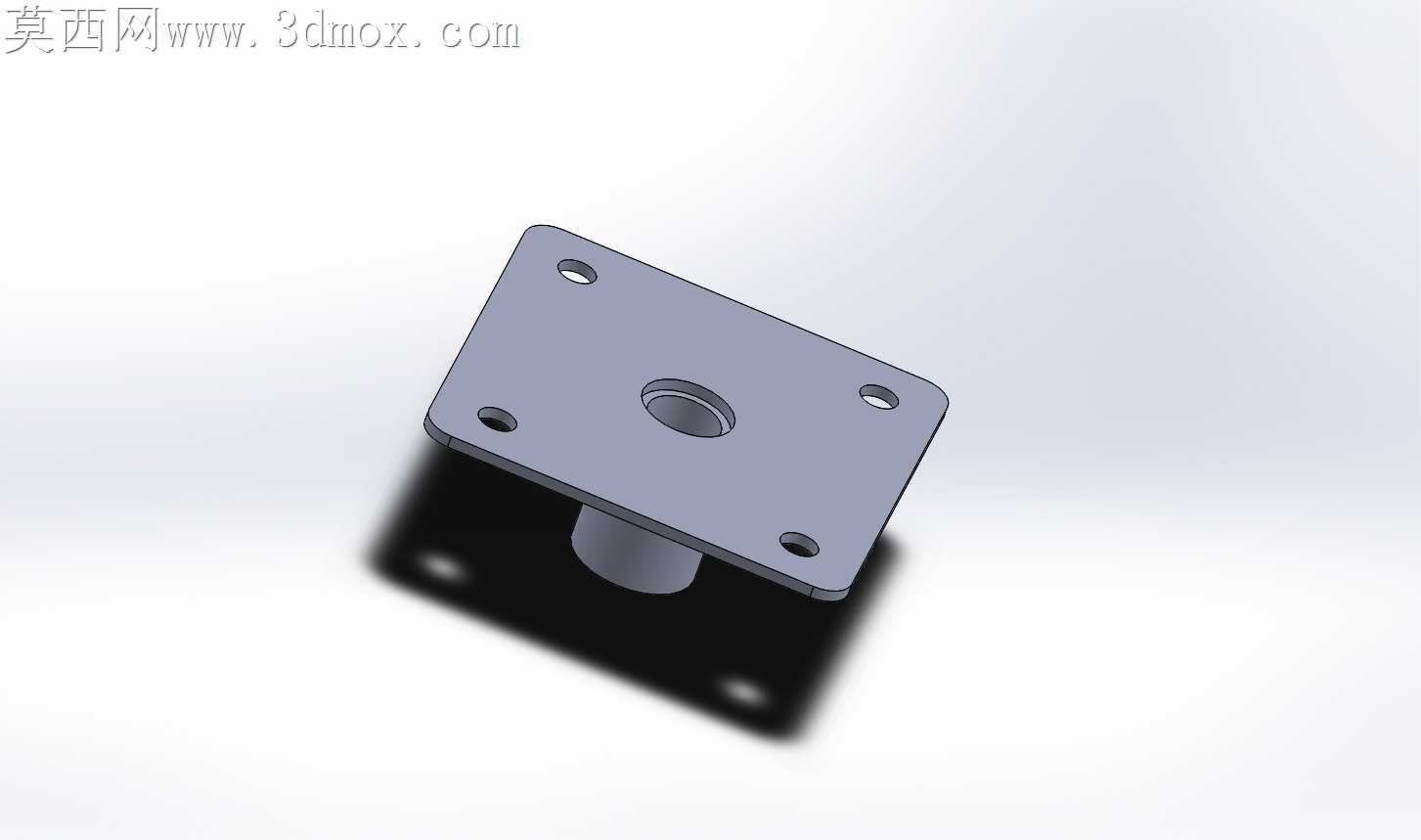

车间重载转运场景里，普通脚轮常出现支架铆接处松旷、轮面脱胶的问题，根源在于转向结构的受力路径设计没贴合实际工况。这款旋转脚轮的转向立柱与顶部安装板采用一体冲压弯折的承力结构，没有额外焊接拼接缝，避免了长期受径向冲击力时焊缝开裂的隐患，安装板上的四个固定孔做了沉台倒角处理，装配时螺栓头能完全没入板面，不会突出刮蹭设备底部的走线或者安装基面。轮架与转向立柱的衔接处藏有一圈淬硬的止推垫片，不是直接让金属面干摩擦，满载转向时不会出现立柱与支架咬合抱死的情况，哪怕地面有细小铁屑溅入衔接缝隙，垫片的硬度也能避免接触面被磨出凹坑导致转向卡滞。轮体部分采用硬橡胶外层包裹尼龙内芯的结构，橡胶轮面的弧度做了微凸处理，不是完全的圆柱面，转向时轮面与地面的接触面积会随偏转角度自动调整，不会因为硬摩擦发出刺耳的异响，也能减少转向时需要的推力。尼龙内芯与轮轴的配合孔预留了0.02mm的间隙，适配普通精度的轮轴加工公差，不会因为孔轴过紧导致轮子转动卡滞，也不会因为间隙过大出现轮体晃动的问题。轮架侧面的锁紧螺栓采用内六角沉头设计，螺栓头完全嵌入轮架侧面的沉孔内，转运过程中不会被周边的设备棱角刮蹭导致螺栓松动退丝。轮芯的红色部分做了均匀的辐条式减重设计，不是实心结构，在保证轮体径向承重能力的前提下，降低了整体自重，也减少了橡胶注塑成型时的内部缩孔风险，橡胶与尼龙内芯的结合面做了一圈环形滚花，橡胶硫化时能牢牢嵌进滚花纹路里，长期重载碾压也不会出现橡胶层与内芯脱开分离的情况。顶部安装板的四个边角做了小圆角钝化处理，搬运装配时不会划伤操作人员的手套或者皮肤，转向立柱的根部做了圆弧过渡，没有直角应力集中点，承受侧向冲击力时不会从根部断裂。
