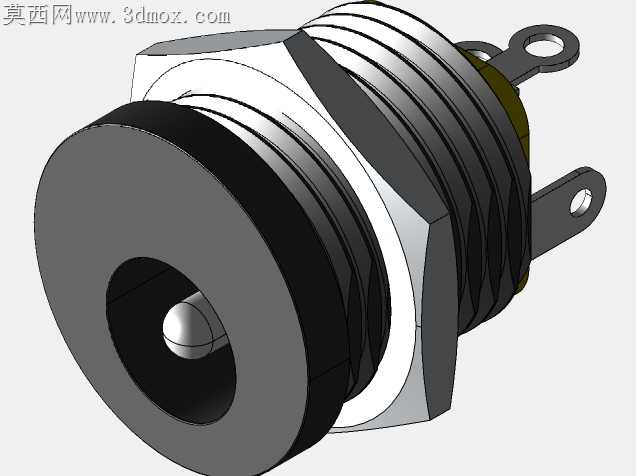

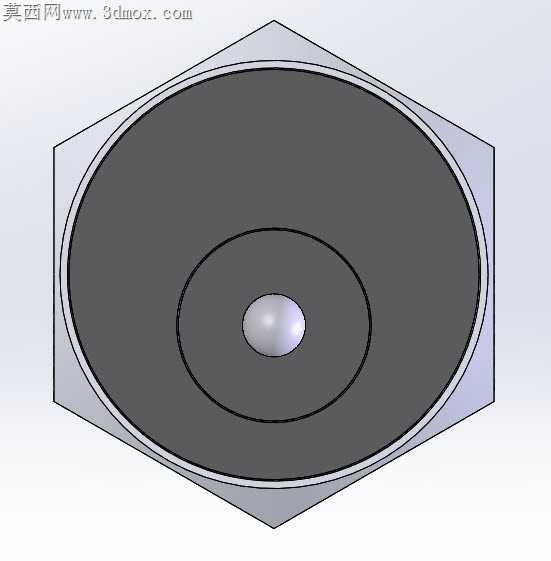

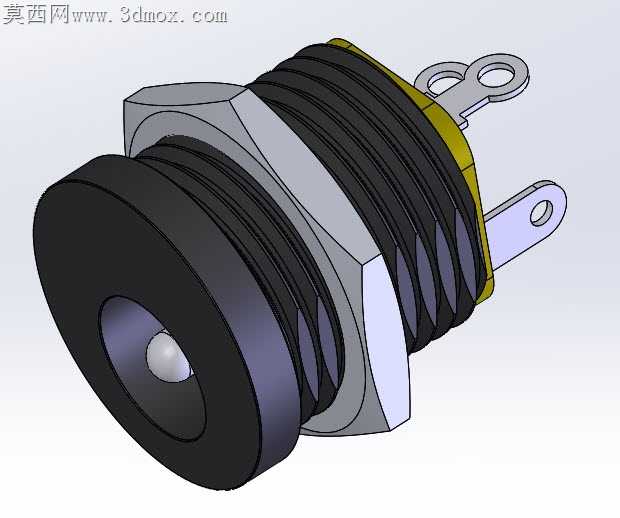

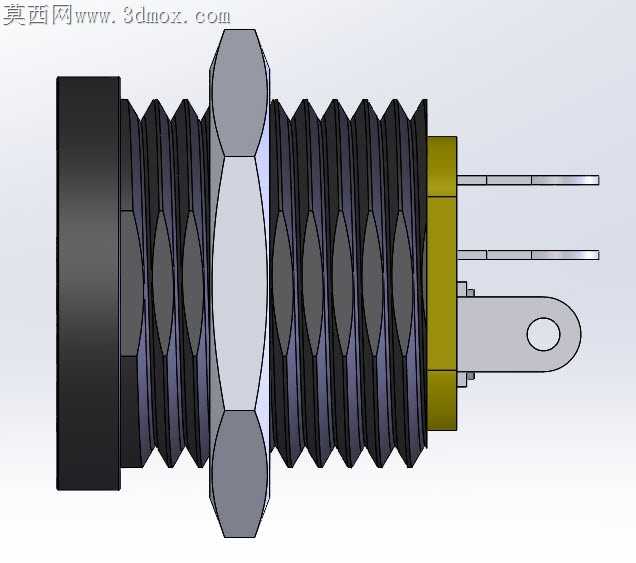

5.5x2.1同轴直流面板安装电源插座结构

面板安装类同轴电源插座的加工适配环节，最容易被忽略的是螺纹段与面板安装孔的公差匹配偏差，很多量产不良都来自此处的尺寸链冗余不足。这款5.5x2.1规格的直流插座，特意将M12.5x1的安装螺纹段做了0.02mm的外径负公差预留，对应面板冲孔的H7公差带，装配时无需额外修磨螺纹就能顺畅穿入，不会出现螺纹卡滞刮伤面板镀层的问题。插座尾部的两个焊片引脚做了15度的向外翻边处理，不是常见的平直引脚结构，这个细节是为了适配波峰焊工艺，焊片与PCB板面的间隙控制在0.3mm，焊锡流淌时能自然形成饱满的浸润角，不会出现虚焊、连锡的隐患。绝缘基座的六角防转面与螺纹段的同轴度控制在0.05mm以内，锁紧背部安装螺母时，基座不会跟着螺母转动拉扯内部的接触弹片，很多同类型插座用久了出现接触不良，就是防转面间隙过大，锁紧时内部弹片移位导致的。中心插针的根部做了R0.2的圆角过渡，没有尖锐的应力集中角，插头反复插拔时插针不会因为侧向受力出现根部断裂，插针头部的导向锥面角度设为30度，插头插入时能自动对中，不会出现插偏顶弯插针的情况。外壳的滚花段采用了斜纹滚花而非直纹，螺母锁紧时手指的摩擦力更大，不用借助工具就能达到足够的锁紧力矩，同时滚花的齿深控制在0.15mm，不会因为齿过深割伤安装人员的手指。绝缘部分的材质选用耐温PA66加30%玻纤，壁厚均匀控制在1.2mm，注塑时不会出现缩痕，同时能承受波峰焊260度的高温不会变形，金属外壳与绝缘基座的配合面做了0.03mm的过盈配合，压装后不会出现松动脱落，两个固定引脚的位置度公差控制在0.1mm，能精准对应PCB上的焊盘孔位，不会出现插装偏位顶起PCB的问题。插座前端的插接端口做了0.5mm的导入倒角，公头插入时不会刮伤端口的绝缘内壁，长期插拔后也不会出现塑料碎屑掉落在插接面导致接触电阻升高的问题。
