6.5英寸气垫板轮毂电机结构设计

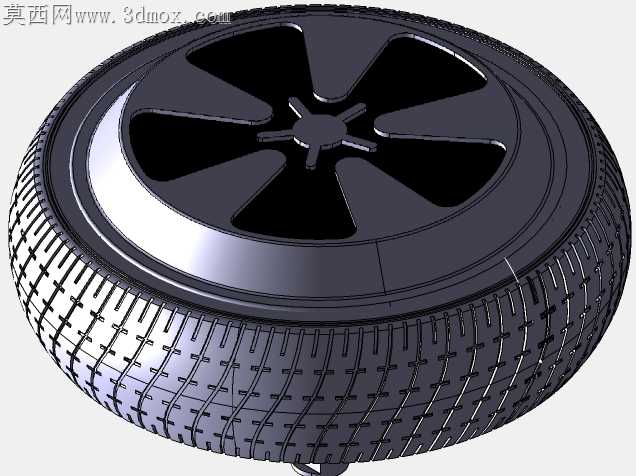

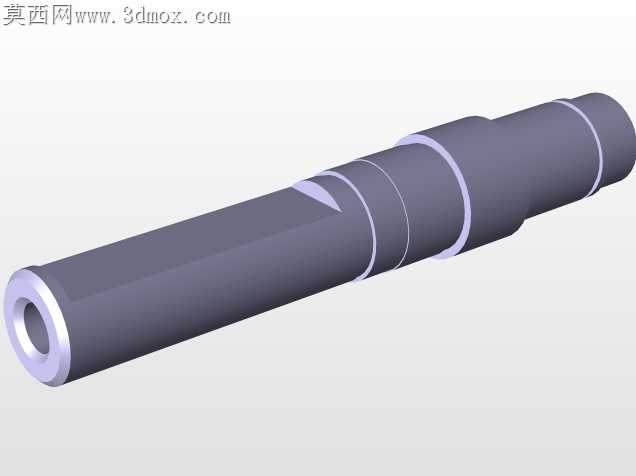

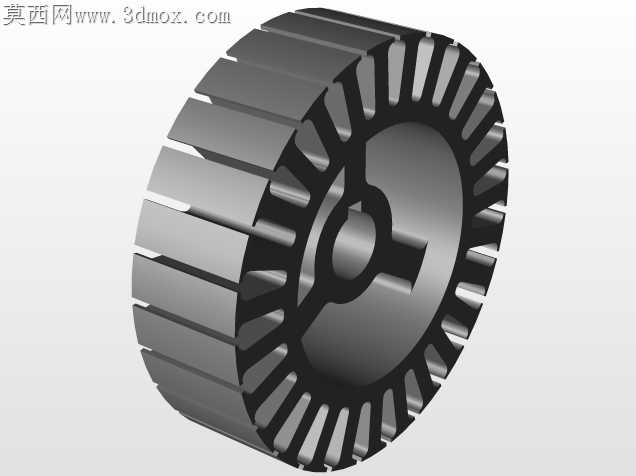

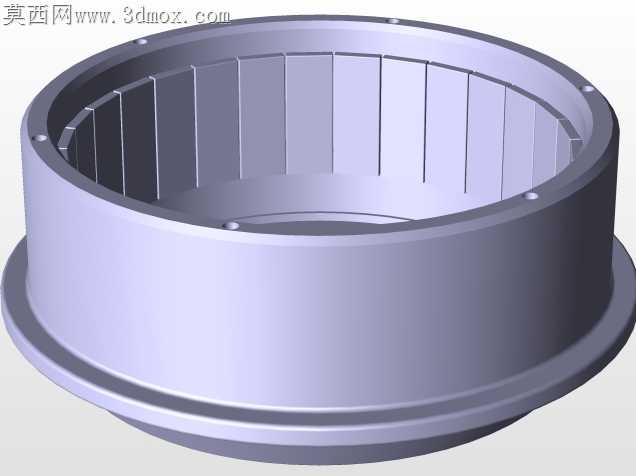

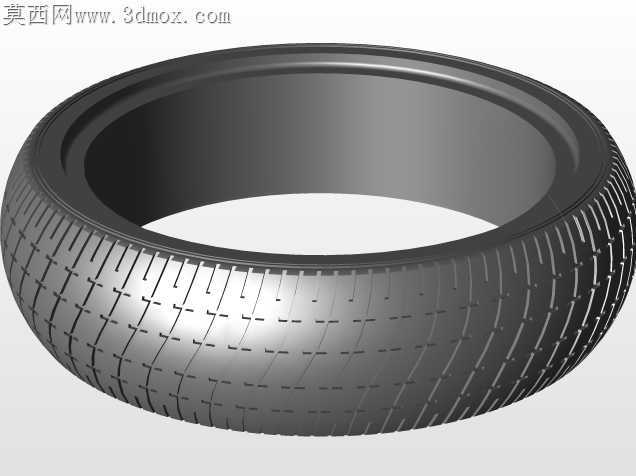

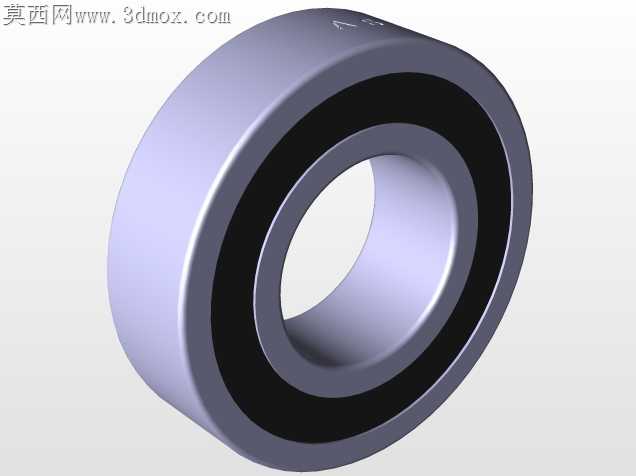

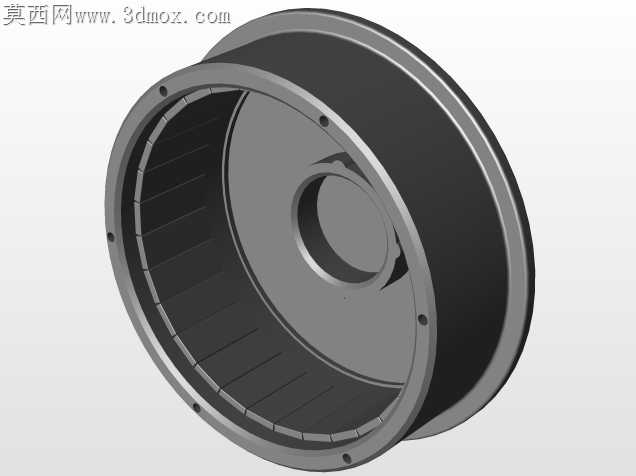

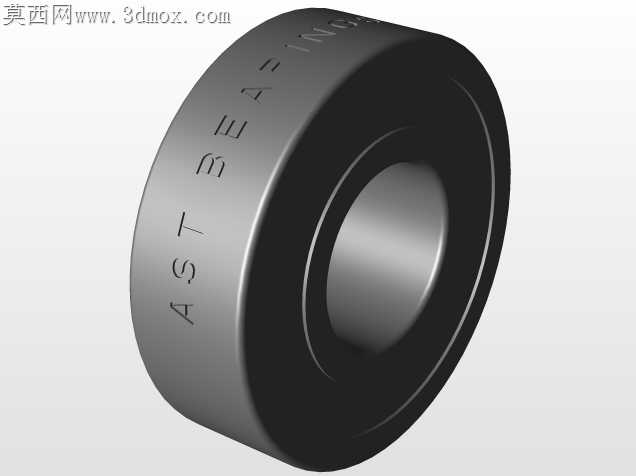

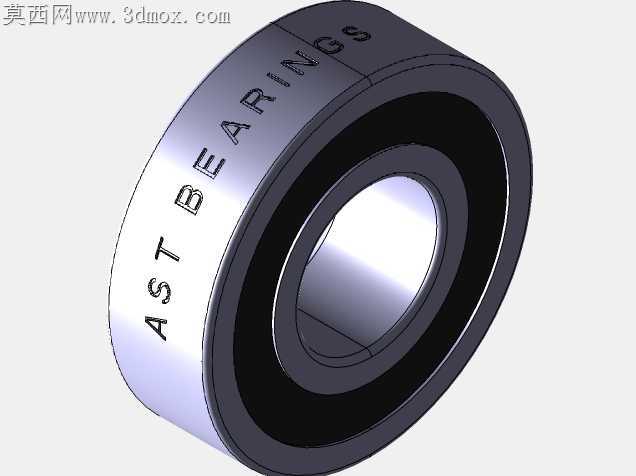

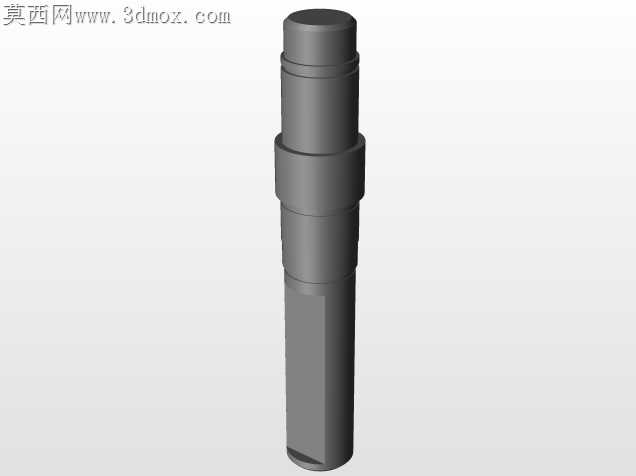

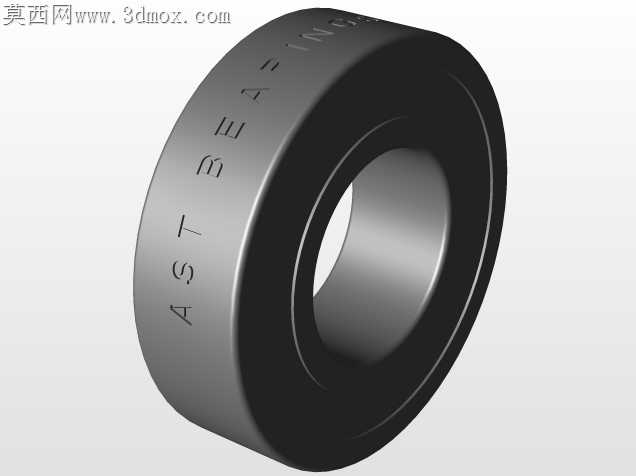

常规代步轮组的动力集成设计常陷入走线干涉、密封失效的加工痛点，轮毂与电机的同轴度偏差会直接导致行驶抖动，甚至出现定子剐蹭转子的致命故障。这款6.5英寸气垫板轮毂电机的结构设计，从加工适配的角度把每个独立部件的加工基准做了统一，轮辋的安装止口与电机定子座的同轴度公差控制在0.02mm以内，避免后期压装时出现偏摆。轮辋边缘的胎圈座做了1.5°的拔模斜度处理，适配铝合金压铸的成型工艺，省去后续二次铣削的工序，同时胎圈座的表面粗糙度控制在Ra1.6，既保证轮胎安装后的密封性，又不会因为过于光滑导致轮胎打滑脱圈。电机端盖的防水槽采用了梯形截面设计，相比常规矩形槽，密封圈压缩量可以稳定保持在25%，哪怕轮组经过积水路面，也不会出现渗水烧蚀线圈的问题。定子绕线的出线位置做了内嵌式走线槽，走线槽边缘做了R0.8的圆角过渡，避免组装时尖锐边角割破线皮造成短路，出线口的密封胶圈与轮毂轴的过盈量控制在0.1mm，既方便装配时穿线，又能保证长期使用后的密封可靠性。轮毂轴的轴承安装位做了高频淬火处理，表面硬度达到HRC55-60，匹配6001深沟球轴承的安装公差，轴承压装时采用导套导向，避免轴承内圈受偏载导致早期磨损。轮辐部分做了等壁厚的加强筋设计，筋厚3mm均匀过渡，压铸时不会出现缩孔缺陷，同时轮辐的镂空形状兼顾了散热需求，电机长时间运行时产生的热量可以通过镂空处快速散出，不会因为热量堆积导致磁钢退磁。每个单独拆分的部件都预留了加工装夹位，比如电机定子座的外圆预留了2mm的工艺夹头，精加工完成后可以轻松切除，不会影响最终装配尺寸。转子磁钢的粘贴位做了定位卡槽，磁钢安装时不需要额外做定位治具，直接卡入卡槽就能保证相邻磁钢的间隙均匀，避免电机运行时出现转矩波动。轮胎安装位的轮缘高度比常规设计高1mm，气垫板做急转动作时轮胎不会从轮辋脱出，兼顾了运动场景的使用强度。所有配合面的公差都做了分层设计，过盈配合、过渡配合、间隙配合的位置标注清晰，加工时不需要反复核对工艺要求，车间拿到图纸就能直接排产，减少工艺沟通的成本。端盖的固定螺丝采用了内六角沉头设计，沉头孔的深度刚好让螺丝头低于端盖表面0.2mm，不会突出表面剐蹭到外部的装饰盖，同时螺丝孔的位置做了均匀分布，拧紧时受力均匀不会出现端盖变形压偏密封圈的问题。
