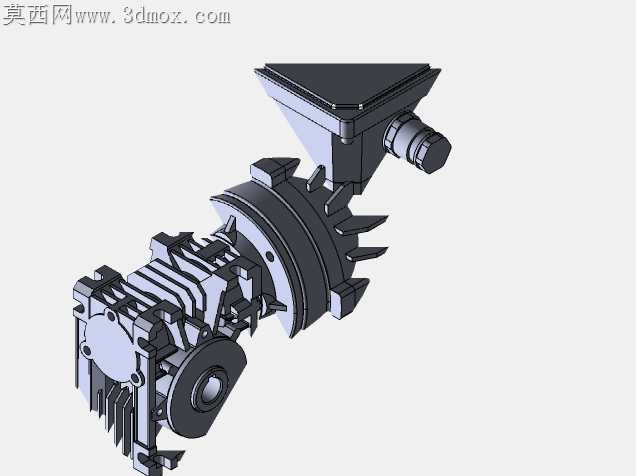

同轴式减速电机结构设计方案

车间里常规减速电机常出现的输出轴径向跳动超差问题，根源往往藏在箱体与端盖的配合止口公差匹配上，这款同轴式减速电机的结构设计，从加工适配的角度把这类隐患提前做了规避。箱体的轴承安装孔没有采用传统的一次镗孔成型方案，而是在孔位内侧预留了0.2毫米的精修余量，粗加工后先做时效处理释放焊接或铸造应力，再以输出轴安装基准面为定位基准完成精镗，能把孔位同轴度误差控制在0.01毫米以内，避免后续轴承装配出现偏磨，大幅降低运转时的异音和温升问题。端盖与箱体的配合止口做了1:50的小锥度设计，装配时不需要靠铜锤大力敲击就能自然贴合到位，既不会因为过盈量太大导致端盖变形挤压轴承外圈，也不会因为间隙配合出现运转时的端盖窜动，维修拆解时也不会因为长期锈蚀出现止口咬死的情况。齿轮副的啮合侧隙没有照搬通用手册的标准值，而是结合减速电机常用的连续运转工况，把侧隙调整到0.08到0.12毫米的区间，既可以补偿温度升高带来的齿轮热膨胀量，避免高速重载下出现齿面胶合，也不会因为侧隙过大导致正反转切换时出现明显的回程间隙，适配自动化生产线里频繁启停的使用需求。输出轴的密封槽位置特意往箱体内部偏移了3毫米，在外侧留出了足够的挡油环安装空间，运转时飞溅到端盖位置的润滑油会先被挡油环甩回箱体油池，不会直接堆积在油封位置造成渗漏，油封选用双唇口结构，内侧封油外侧防尘，哪怕是在多粉尘的车间环境里长期使用，也不会出现异物侵入轴承腔的问题。接线盒的安装面做了一体化的凸台设计，不需要额外加装密封垫片，靠加工面的平面度就能实现IP54以上的防护等级，接线端子的排布预留了足够的接线空间，哪怕是较粗的动力线缆也能轻松完成压接，不会出现线缆弯折过度导致绝缘层破损的隐患。箱体底部的安装脚做了加厚处理，安装孔位周边加设了加强筋，电机满负载输出扭矩时，安装脚不会因为应力集中出现开裂问题，安装孔采用长圆孔设计，现场安装时可以小范围调整电机位置，方便同步带或者联轴器的对中校准，不需要反复扩孔调整位置。
