汽车后轮毂剖视结构三维设计

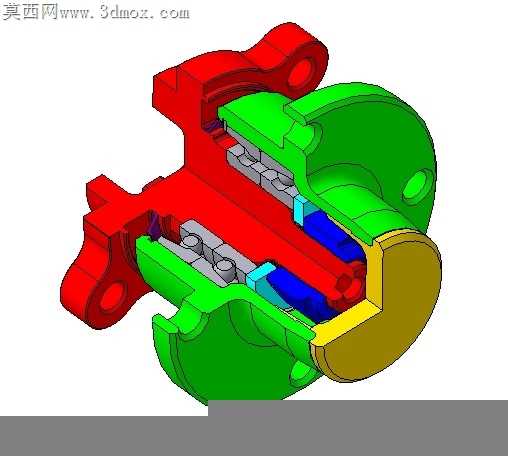

汽车行驶过程中后轮毂承受的交变载荷与制动热负荷耦合作用，常出现密封失效、轴承偏磨、制动卡滞等故障，这款剖视结构的后轮毂设计，从装配逻辑视角出发，把内部各组件的配合关系完全拆解呈现，能直观看到每一处配合面的公差预留逻辑。红色的轮毂壳体安装耳位置，特意做了加厚过渡圆角，避免装配时螺栓预紧力集中导致的壳体开裂，安装孔的同轴度公差在模型里做了显性化标注，和转向节配合的轴颈位置，预留了0.02mm的过盈配合量，既保证轴承内圈压装后的紧固性，又不会因为过盈量过大导致轴承内圈变形引发运转卡滞。绿色的轮毂外罩与壳体的配合止口，设计了双层密封槽，装配时嵌入O型密封圈后，能阻挡泥水、沙尘进入轮毂内腔，避免轴承滚道磨损，密封槽的深度比常规设计浅0.3mm，是考虑到橡胶密封圈长期受挤压后的永久变形量，防止使用后期密封压力不足出现渗漏。内部灰色的滚柱轴承保持架，在模型里做了分瓣式结构展示，每颗滚柱的排布间隙都经过计算，既保证运转时滚柱不会相互摩擦，又能最大化承载径向载荷，滚柱与保持架的间隙预留了0.05mm，给热膨胀留出余量，避免长距离制动后轴承过热抱死。蓝色的制动油路通道，在壳体内部做了圆弧过渡，没有直角拐点，能减少制动液流动时的阻力，提升制动响应速度，通道内壁的粗糙度要求在模型里做了隐性标识，避免加工时残留铁屑堵塞油路引发制动失效。黄色的端盖与壳体的配合采用了止口加螺栓紧固的结构，端盖内侧预留了润滑脂存储腔，能在长期运转过程中持续给轴承补充润滑脂，减少维护频次，端盖的拆卸槽设计在边缘位置，方便后期维修时用撬棍拆卸，不会损伤配合止口的密封面。不同颜色的组件拆分展示，能清晰看到装配顺序：先把轴承压装到壳体轴颈上，再装入制动组件，随后扣合外罩嵌入密封圈，最后安装端盖紧固螺栓，每一步的装配间隙都在模型里做了对应预留，不会出现装配干涉的问题，哪怕是实训教学场景下，学员也能顺着剖视结构快速理解各部件的装配关系，不用反复拆解实物去摸索内部构造。
