车辆设计用H点人体坐姿校核装置

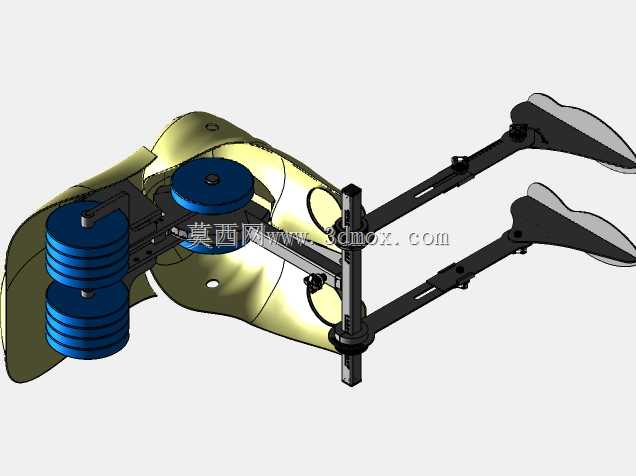

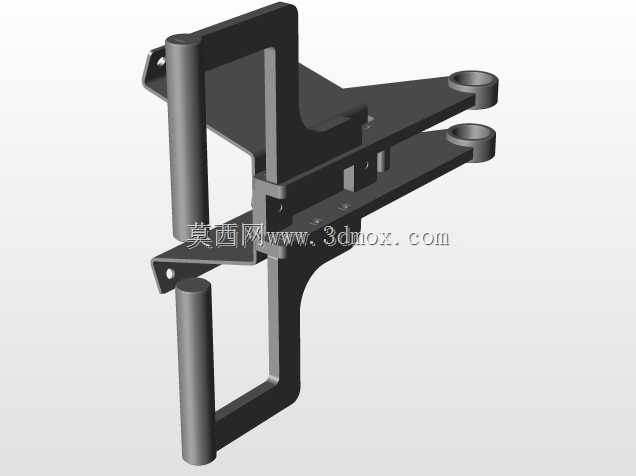

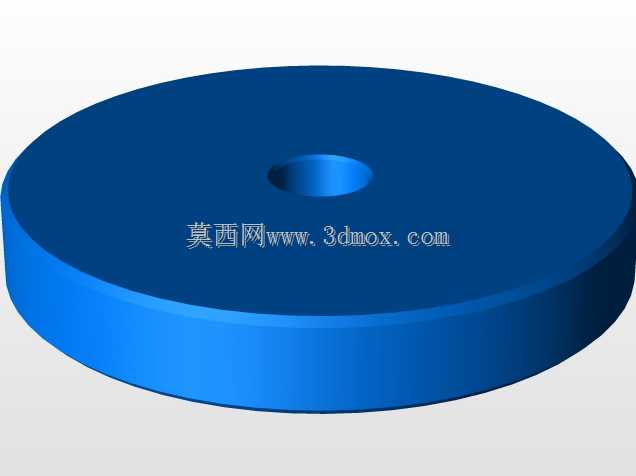

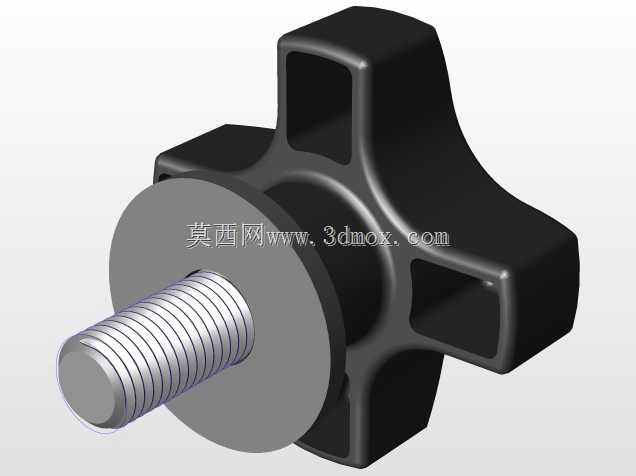

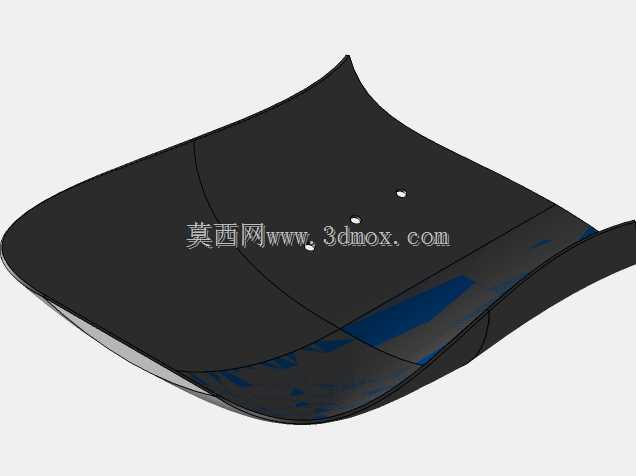

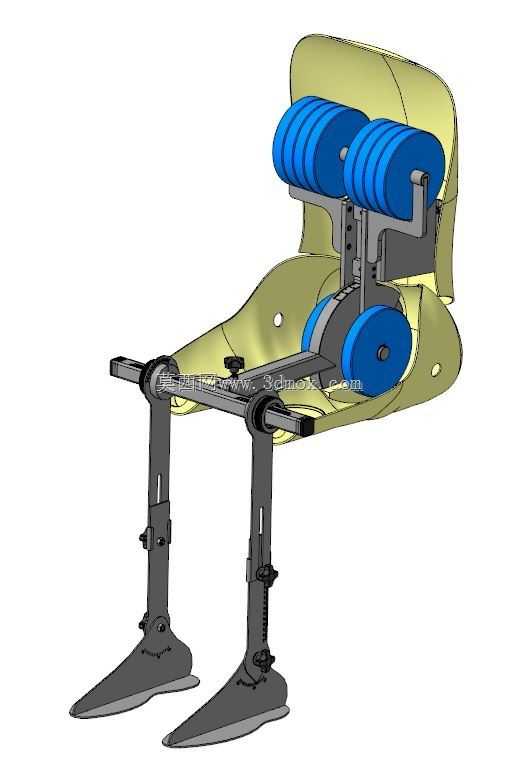

在整车总布置开发流程里，H点人体装置是人机工程校核环节绕不开的核心工装，不同于碰撞测试用的全尺寸假人，这类装置核心作用是锚定驾乘人员的躯干与大腿铰接基准点，也就是行业内常说的H点位置，直接决定了座椅行程边界、方向盘操作舒适区间、踏板布置角度、视野校核基准线等一系列关键设计参数。这套装置的结构完全围绕实车装配场景设计，下部的两个支撑脚模拟人体足部与地板的接触位置，支撑腿带有多段可调的锁紧结构，可以对应不同百分位人体的大腿长度、小腿长度参数，调整到位后可通过侧面的锁止旋钮固定姿态，避免测量过程中出现位置偏移。上部的配重模块完全按照人体各部位的质量分布设计，背部、臀部、大腿区域的配重块分层布置，落座后可以模拟真实人体乘坐时对座椅发泡、靠背结构的压缩量，避免空载状态下测量的H点位置与实际驾乘时的位置出现偏差，毕竟座椅发泡的压缩变形量会直接影响实际H点的坐标，这也是很多新手布置时容易忽略的细节。装置的靠背曲面贴合人体躯干的自然坐姿曲线，不会出现过度后仰或者前倾的异常姿态，配重块的安装位置经过重心校准，落座后不会出现侧倾或者前后翘曲的问题，保证测量基准的一致性。在实际使用场景中，这套装置既可以用于全新车型开发阶段的油泥模型人机校核，也可以在样车试制阶段验证座椅安装位置是否符合设计要求，还能用于法规符合性验证环节，核对驾乘人员的头部空间、腿部空间、安全带固定点位置是否满足强制标准要求。设计时需要重点关注各铰接点的转动自由度，要保证髋关节位置的转动顺畅，同时不能有多余的旷量，否则会导致角度测量出现误差；支撑脚的底部要做防滑处理，避免在地毯或者地板上滑动影响测量精度；配重块的固定结构要可靠，避免调整姿态时出现配重脱落的问题。安装边界上，这套装置的下部支撑跨度可以覆盖绝大多数乘用车、商用车的座椅安装宽度，腿部调整范围覆盖5百分位女性到95百分位男性的人体尺寸参数，不需要额外更换配件就能完成不同百分位人体的姿态模拟，上部配重模块的轮廓不会超出常规座椅的靠背边界，不会和车内的B柱、仪表板等结构发生干涉，可以直接放入白车身或者实车内部完成测量作业。
