实木组装式蜂箱巢框支撑侧栏结构

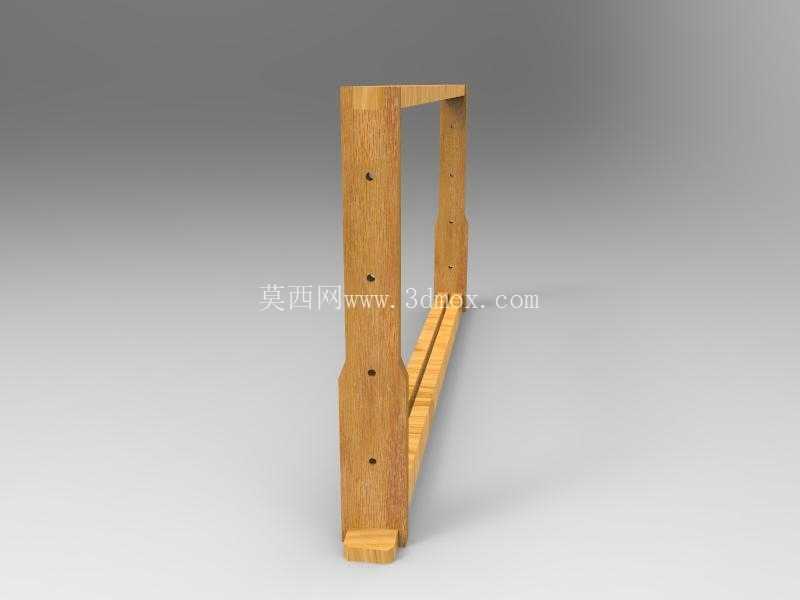

该木质构件为养蜂生产中标准蜂箱的巢框侧支撑部件，整体采用实木材质加工，是蜂箱内部承载巢框的核心受力结构件，主要应用于规模化养蜂场、家庭养蜂场景的朗氏标准蜂箱组装环节，承担巢框承重、蜂路间距控制、巢脾定位的核心作用。从结构设计来看，构件整体为长条形立式实木件，主体截面为矩形，沿长度方向等距分布四个圆形预钻孔位，孔位深度贯穿构件单侧壁厚，用于巢框横向穿丝或者侧挡条的螺丝固定，孔位间距严格匹配标准巢框的横向加强筋安装位置，避免组装后巢框出现受力不均导致的翘曲变形。构件下端设计有阶梯式定位凸台，凸台尺寸与蜂箱箱壁内侧的定位凹槽完全契合，安装时可直接嵌入槽位完成快速定位，无需额外测量蜂路间距，能将巢框与箱壁的间隙控制在8mm的标准蜂路范围内，既避免蜜蜂在间隙处搭建赘脾，也能保证巢框提拿时不会出现卡滞。构件内侧沿长度方向开有通长的矩形导向槽，槽宽与巢框侧梁厚度匹配，巢框可沿导向槽顺畅滑动，提脾检查时不会出现巢框歪斜蹭伤蜜蜂的情况，槽深设计为5mm，既保证巢框的导向稳定性，也不会因槽深过大占用过多蜂箱内部容积。构件上部做了圆弧过渡收边处理，没有尖锐棱角，一方面避免提拿巢框时划伤操作人员手部，另一方面也减少蜜蜂在边角处集结的概率，日常开箱检查时更易观察巢脾状态。从安装边界来看，构件总高度适配标准十框蜂箱的内部净空高度，安装后上端与蜂箱箱口齐平，盖上副盖后不会出现间隙，能保证蜂箱的密闭性，避免盗蜂进入；构件总厚度控制在20mm，在保证结构强度的前提下，尽可能减少木材用量，同时不会压缩巢脾的有效产卵面积。材质选用经过烘干处理的实木，含水率控制在12%以内，能适应户外不同温湿度环境，长期使用不会出现开裂变形，表面做了打磨处理无毛刺，不会刮伤蜜蜂翅膀，也不会在后续使用中残留木刺污染蜂蜜。设计时充分考虑了养蜂作业的实际操作需求，所有孔位、槽位、凸台的尺寸都做了公差适配，即使是批量加工的构件也能实现互换通用，组装时无需额外修配，普通养蜂户无需专业工具即可完成蜂箱的组装更换，日常维护时如果单根构件出现损坏，可直接单独替换，无需更换整个蜂箱，有效降低养蜂生产的耗材成本。构件的受力设计经过实际工况验证，单根构件可承载8块满蜜巢脾的重量，不会出现弯曲变形，即使在流蜜期巢脾重量达到峰值时，也能保证巢框的水平度，避免巢脾下坠断裂。
