插装式溢流安全阀三维结构设计

项目分类:阀门 发布时间:2025-01-05 ID:882567
  • 插装式溢流安全阀三维结构设计
  • 插装式溢流安全阀三维结构设计
  • 插装式溢流安全阀三维结构设计
  • 插装式溢流安全阀三维结构设计
  • 插装式溢流安全阀三维结构设计
  • 插装式溢流安全阀三维结构设计
  • 插装式溢流安全阀三维结构设计
  • 插装式溢流安全阀三维结构设计
  • 插装式溢流安全阀三维结构设计
  • 插装式溢流安全阀三维结构设计
  • 插装式溢流安全阀三维结构设计

  在液压系统的压力控制回路里,这类插装式安全阀是保障回路压力不超限的核心元件,常被集成在液压阀块、动力单元阀组、小型液压站的油路内,也会配套在工程机械支腿油路、机床夹紧回路、农机液压悬挂系统这类对安装空间有严格限制的场景中,相比管式、板式安装的溢流阀,它不需要额外的安装支架与外接管路,直接嵌入阀块的预制安装孔内就能完成装配,能大幅缩减阀组的整体体积,减少管路接头带来的泄漏点。

  从实际功能来看,该阀属于直动式溢流结构,常态下阀芯在弹簧预紧力作用下封闭进油口与溢流口的通流截面,当系统进油侧压力超过弹簧设定的开启压力时,阀芯克服弹簧力向上抬升,高压油液从溢流口泄回油箱,快速将系统压力稳定在设定阈值内,避免管路、油缸、泵体因超压出现密封损坏、结构变形甚至爆管的故障;当系统压力回落至闭合压力以下时,阀芯在弹簧力推动下复位,重新切断溢流通道,保证系统压力维持在正常工作区间。

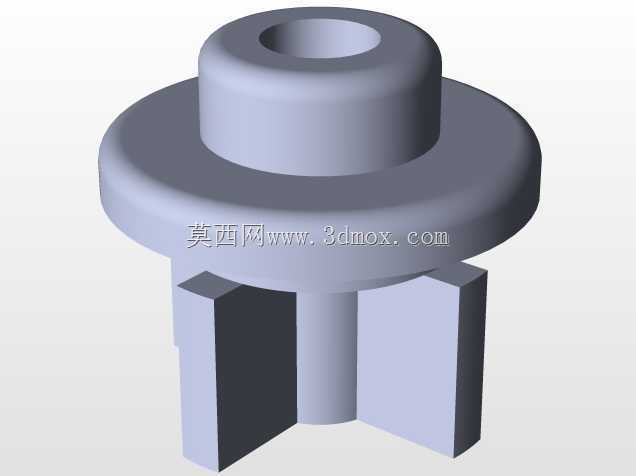

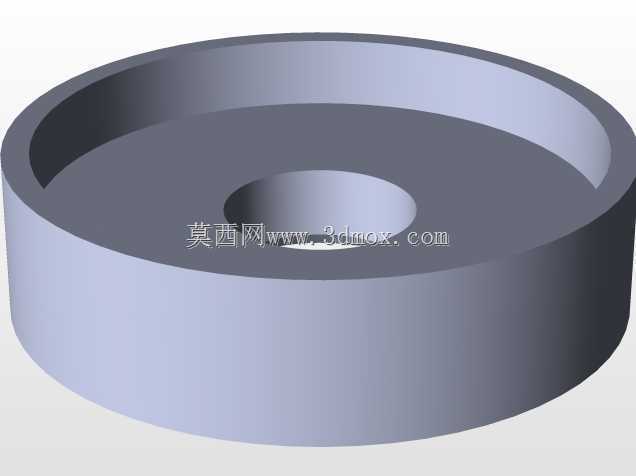

  设计这款阀的三维结构时,首先要匹配标准插装阀的安装孔尺寸规范,阀芯与阀套的配合间隙控制在0.008-0.015mm之间,间隙过小会导致阀芯卡滞,压力响应滞后,间隙过大则会出现内泄量超标,系统压力保压能力不足的问题。阀芯上的阻尼孔尺寸经过反复校核,直径设置在0.8-1.2mm区间,用来抵消阀芯启闭过程中的液压冲击,避免阀口开启时出现压力振荡、啸叫的问题。顶部的调节杆采用细牙螺纹结构,螺距设置为1mm,旋转调节杆时可以精准改变弹簧的预压缩量,实现压力设定值的无级调节,调节杆外侧配套锁紧螺母,压力调试完成后锁紧螺母可以防止设备运行过程中振动导致调节杆移位,避免压力设定值漂移。

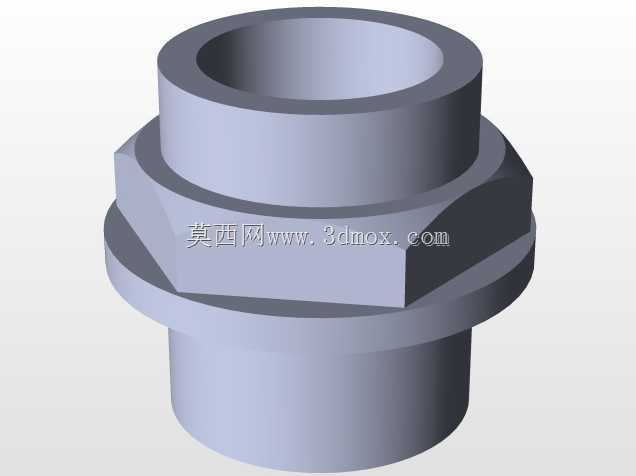

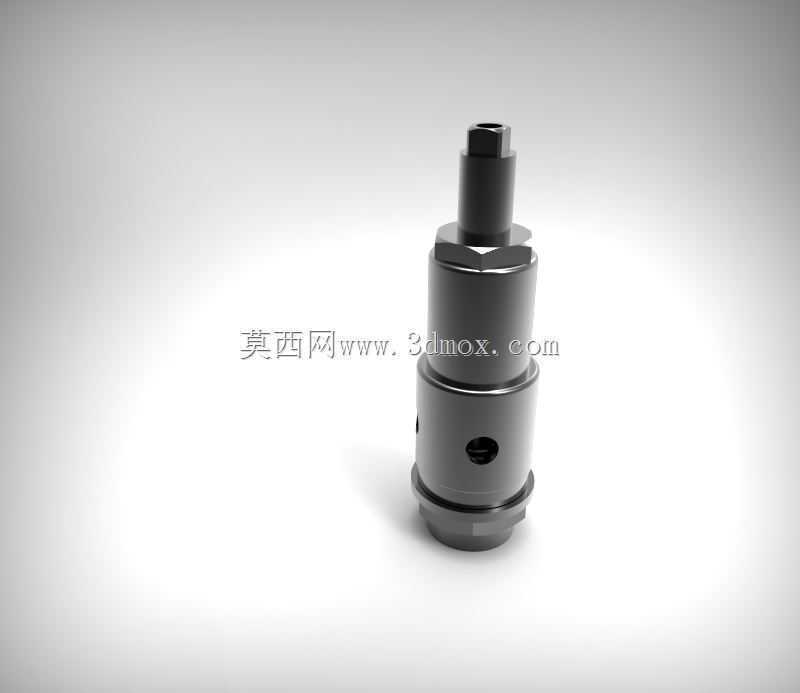

  外形结构上,阀体外圆设计有两道密封槽,用来安装O型圈与挡圈,嵌入阀块安装孔后可以实现进油腔、溢流腔、回油腔之间的可靠密封,避免不同压力腔之间的油液串腔。阀体下部的径向进油孔采用圆周均匀分布的四个通孔结构,通流总面积满足额定流量下的通流要求,避免油液流速过高产生过大的沿程压力损失。顶部的调节端预留标准内六角孔,调试时可以直接用内六角扳手操作,不需要额外的专用工装,现场调试效率更高。

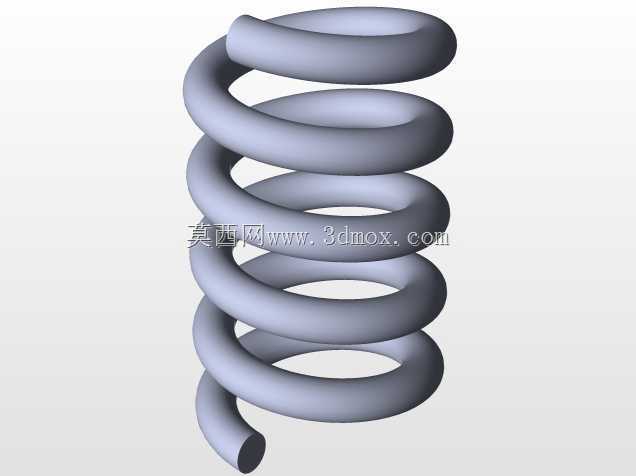

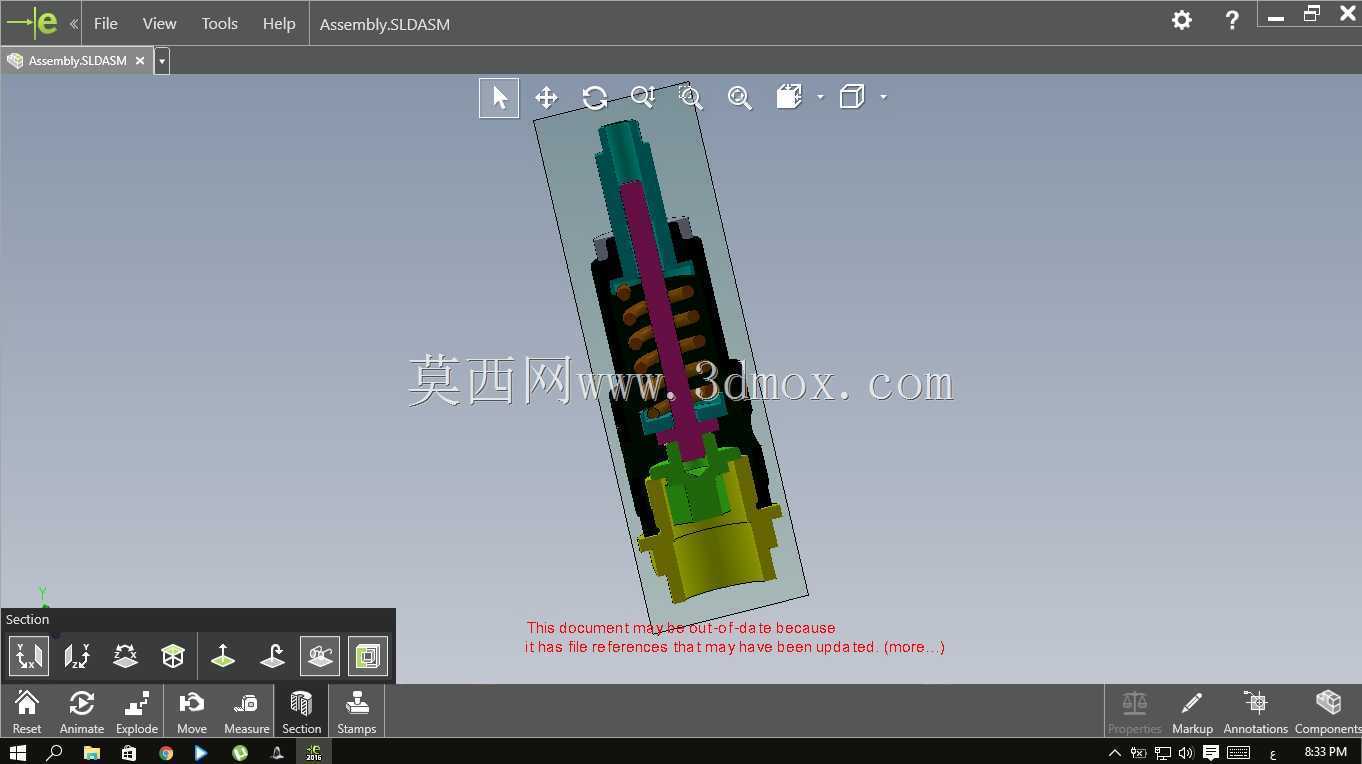

  安装边界方面,这款阀的插入深度需要与阀块安装孔的深度严格匹配,插入过深会导致阀芯顶死无法正常启闭,插入过浅则会导致密封件错位出现泄漏;阀块安装孔的同轴度公差需要控制在Φ0.02mm以内,孔壁粗糙度达到Ra1.6以下,避免刮伤阀体上的密封件,同时保证阀芯动作顺畅。阀的溢流口背压不能超过0.5MPa,否则会导致弹簧腔背压过高,实际开启压力偏离设定值,影响压力控制精度。在三维建模过程中,所有配合面都做了公差标注与装配干涉检查,阀芯全行程动作过程中没有卡滞点,弹簧的压缩行程覆盖了从最低开启压力到额定溢流压力的全区间,不会出现弹簧并圈导致的压力调节失效问题,同时模型还原了所有密封槽、倒角、工艺孔的细节,能直接用于阀块的孔位设计、装配干涉校验以及后续的工程图输出。
