小提琴弦轴套类配套零件结构设计

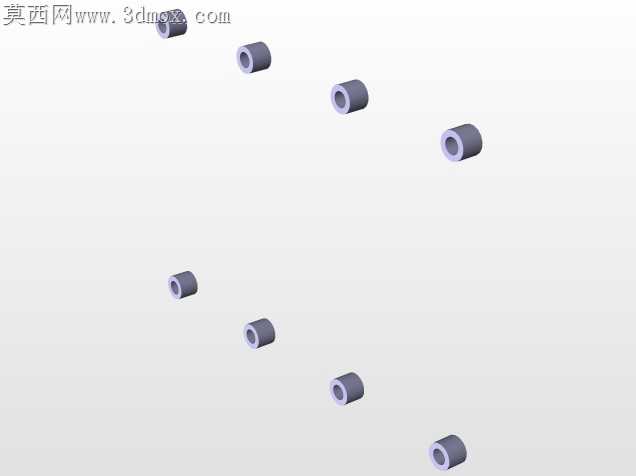

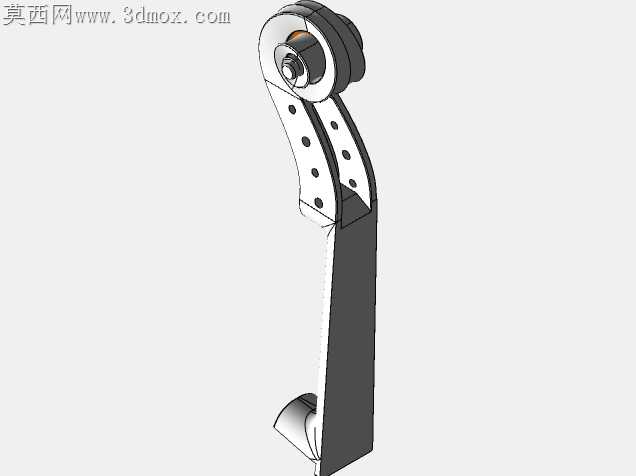

薄壁套筒类零件加工时最容易出现的问题是装夹变形，尤其是这类应用在小提琴弦轴位置的小尺寸套筒，壁厚仅2毫米左右，常规三爪卡盘直接夹持外圆车削内孔时，夹紧力稍大就会让套筒产生椭圆变形，松开卡盘后弹性回弹直接导致内孔圆度超差，后续和弦轴配合时会出现松紧不均的问题，调音时要么卡滞拧不动，要么松垮跑弦。这类套筒的内孔和外圆同轴度要求控制在0.02毫米以内，才能保证弦轴转动时的顺滑度，加工时不能直接用毛坯料一次装夹完成全部工序，得先做一个和成品内孔尺寸过盈0.01毫米的软爪芯轴，粗车外圆和内孔后留0.1毫米的精车余量，把半成品套筒套在芯轴上，两端用顶尖顶住芯轴再精车外圆，这样能完全抵消装夹带来的变形误差，不用反复调头找正，同轴度精度也能稳定控制在公差范围内。套筒的端面边缘不能做尖锐直角，小提琴装配时弦轴是要插入琴身轴孔的，尖锐棱边不仅容易刮伤琴身的木质漆面，穿入弦轴孔时还会刮下木屑堆积在孔内，长期使用后木屑吸潮膨胀会让轴孔变紧，调音手感发涩，所以端面外沿要做0.2毫米的圆弧倒角，内孔入口处也要做同等尺寸的倒角，既方便弦轴顺利穿入，也能避免内孔边缘的应力集中，哪怕受到轻微的侧向碰撞也不会出现崩口。零件的材质选用耐磨黄铜时，精车的切削参数要特意调整，转速不能超过1200转每分钟，进给量控制在0.08毫米每转，刀具要用锋利的YW1硬质合金刀，不然黄铜材质粘性大，加工表面容易出现积屑瘤，摸上去有细微的凹凸感，和弦轴配合时摩擦系数不稳定，转动时会有一顿一顿的卡顿感。如果选用工程塑料POM材质加工，要注意切削时的冷却，不能用乳化液，要用压缩空气吹走切屑，不然乳化液渗入塑料内部会导致零件轻微膨胀，尺寸超差，装配后过紧无法正常转动。这类套筒的长度尺寸公差要控制在±0.05毫米，太长的话会突出弦轴板表面太多，影响小提琴外观的整体性，太短的话和弦轴的配合长度不足，长期受力后容易出现磨损松旷，固定不住琴弦的拉力。零件表面不需要做额外的镀层处理，黄铜件自然钝化后的质感和小提琴的木质琴身搭配协调，POM材质本身的哑光黑色也能和黑色指板配件形成视觉统一，不用额外做喷涂处理，避免漆层增加零件厚度影响装配精度。每一批零件加工完成后，都要做配合抽检，用标准尺寸的弦轴试穿，转动时的阻尼感要均匀，全程没有卡滞点，侧向晃动间隙不超过0.01毫米，才能保证装配到小提琴上之后，调音顺滑，长期使用也不会出现跑弦的问题。
