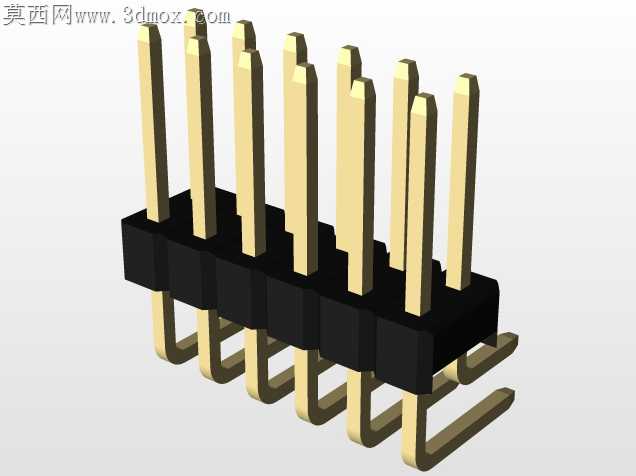

2.54mm间距直弯角排针连接器结构设计

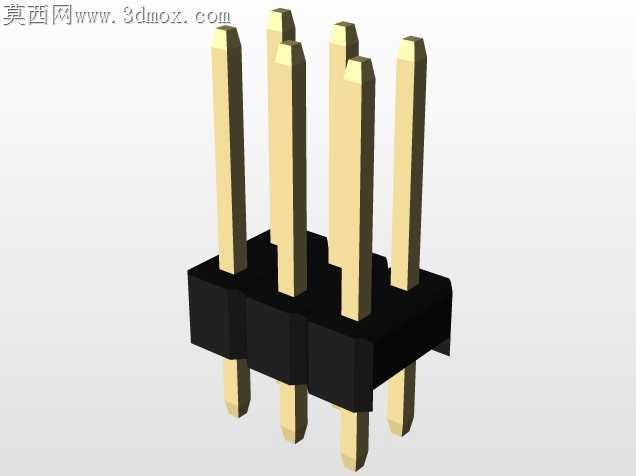

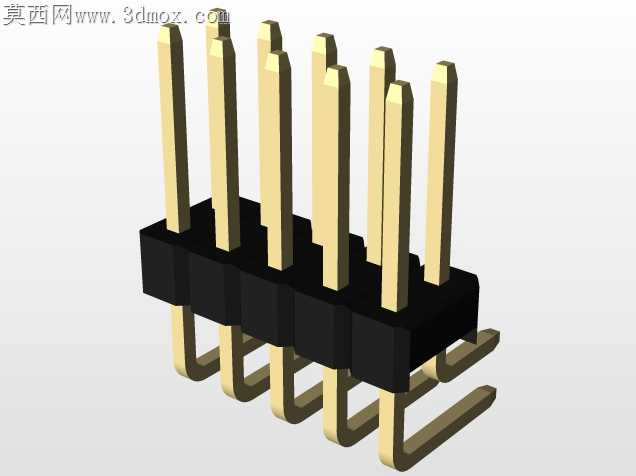

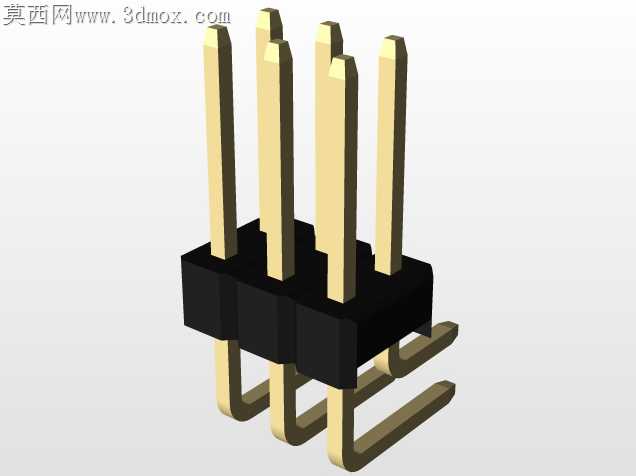

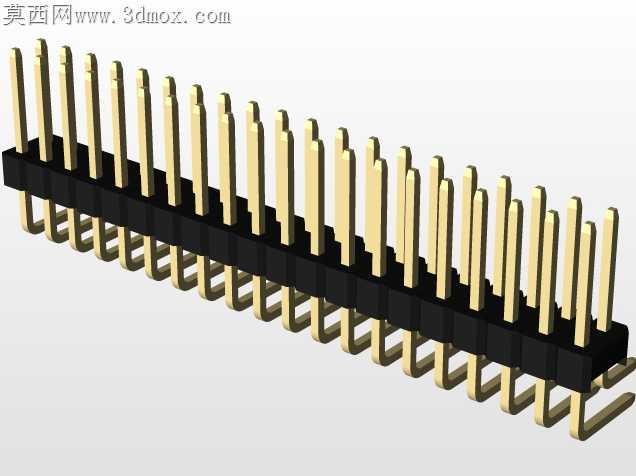

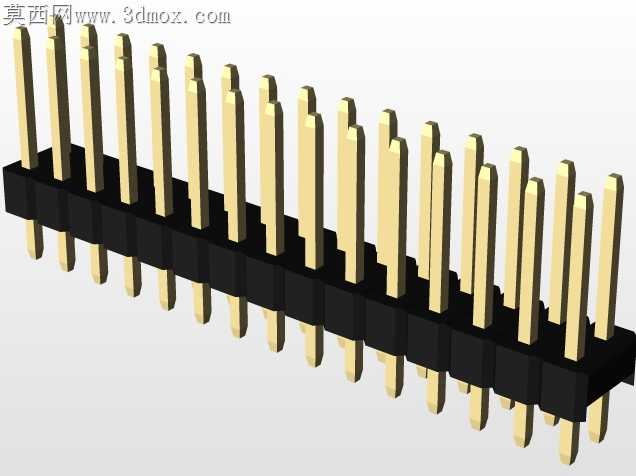

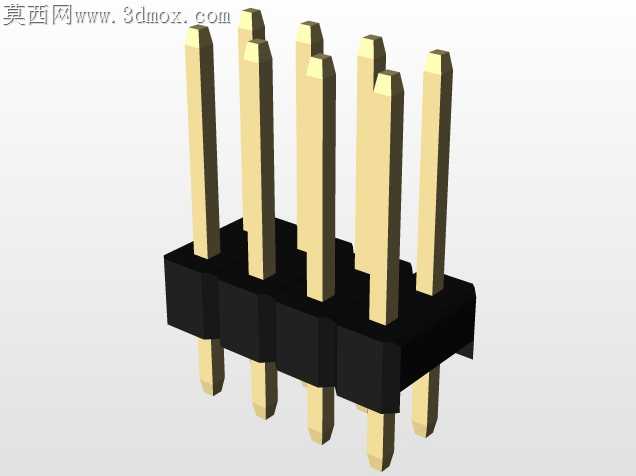

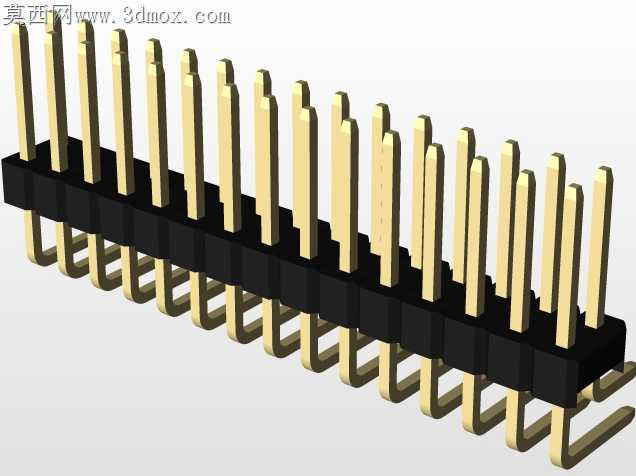

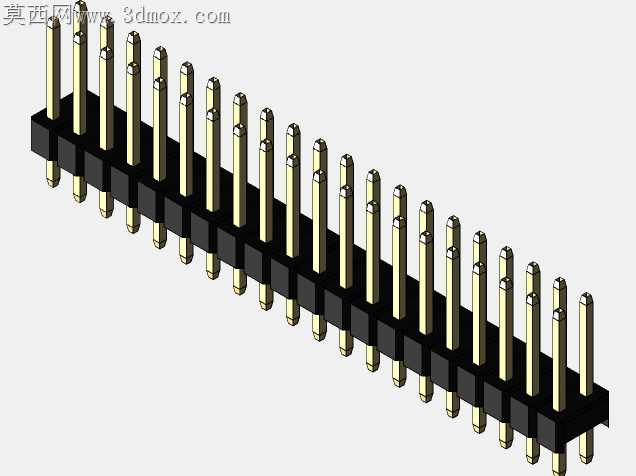

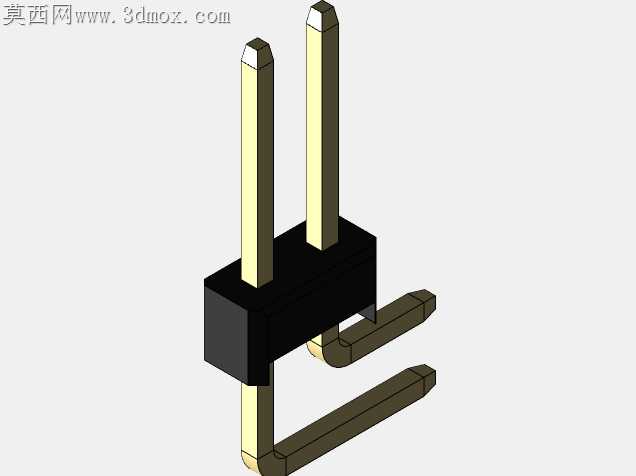

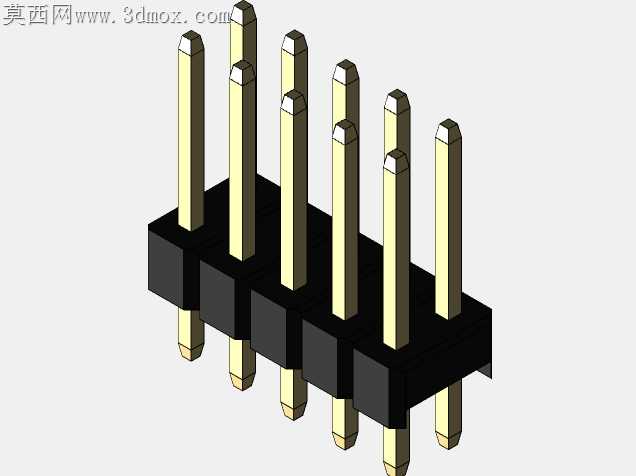

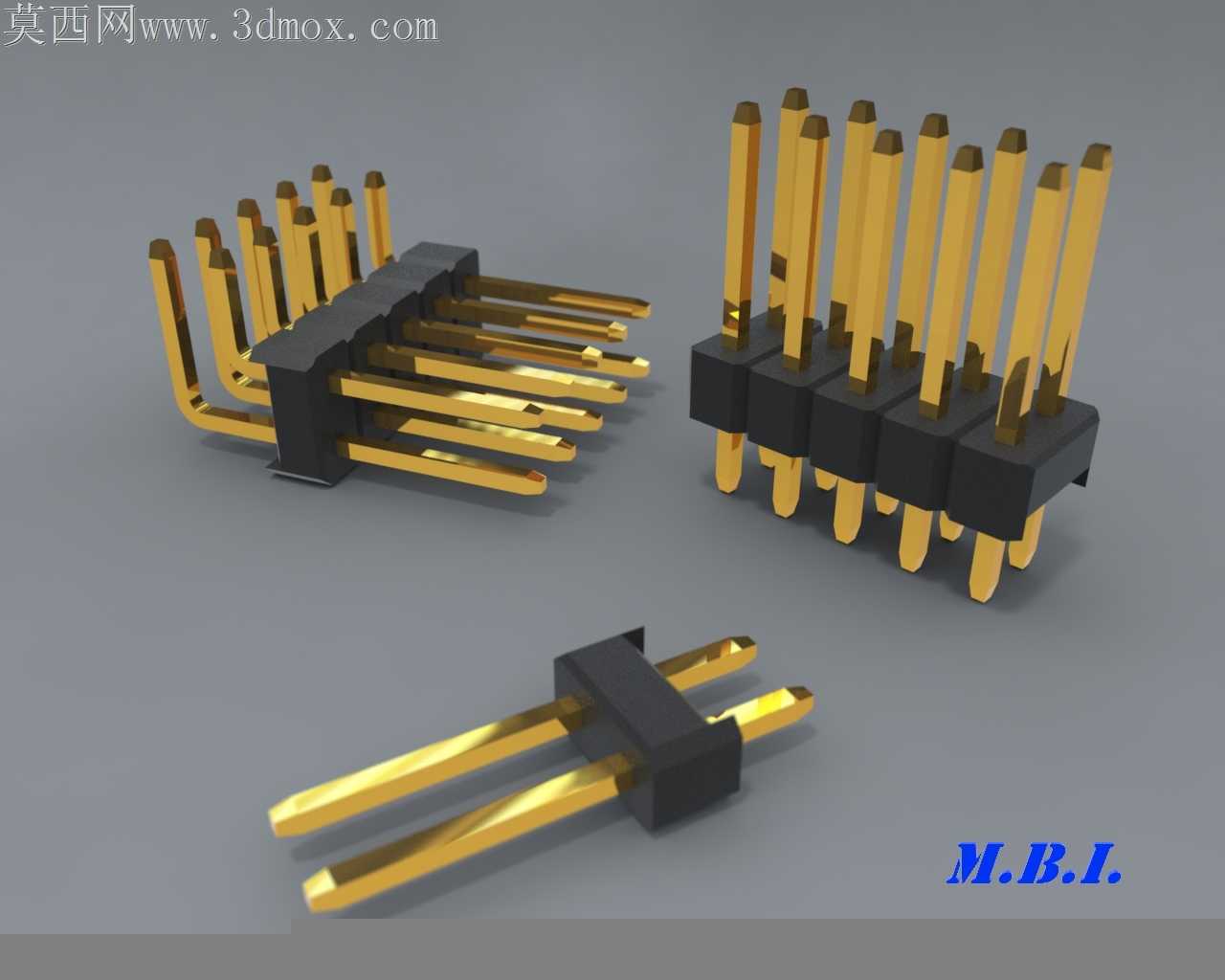

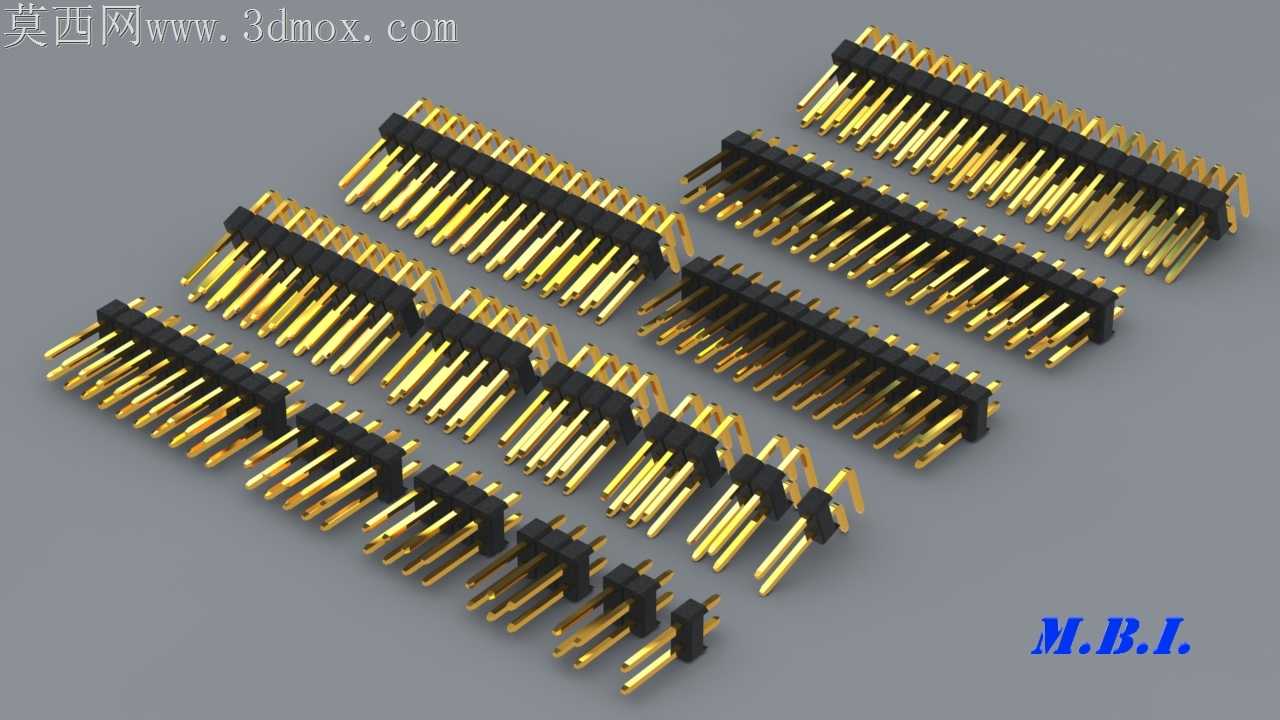

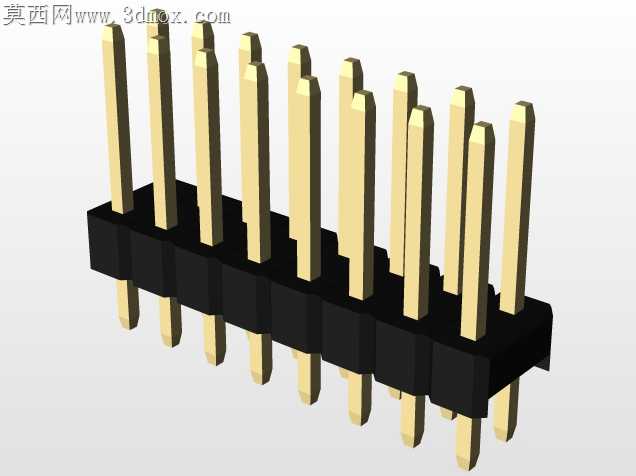

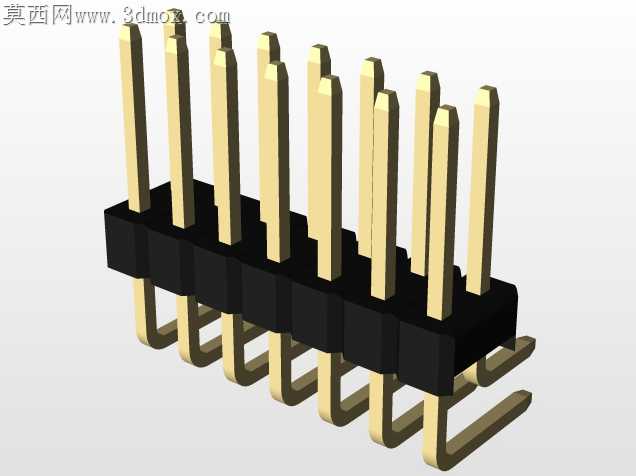

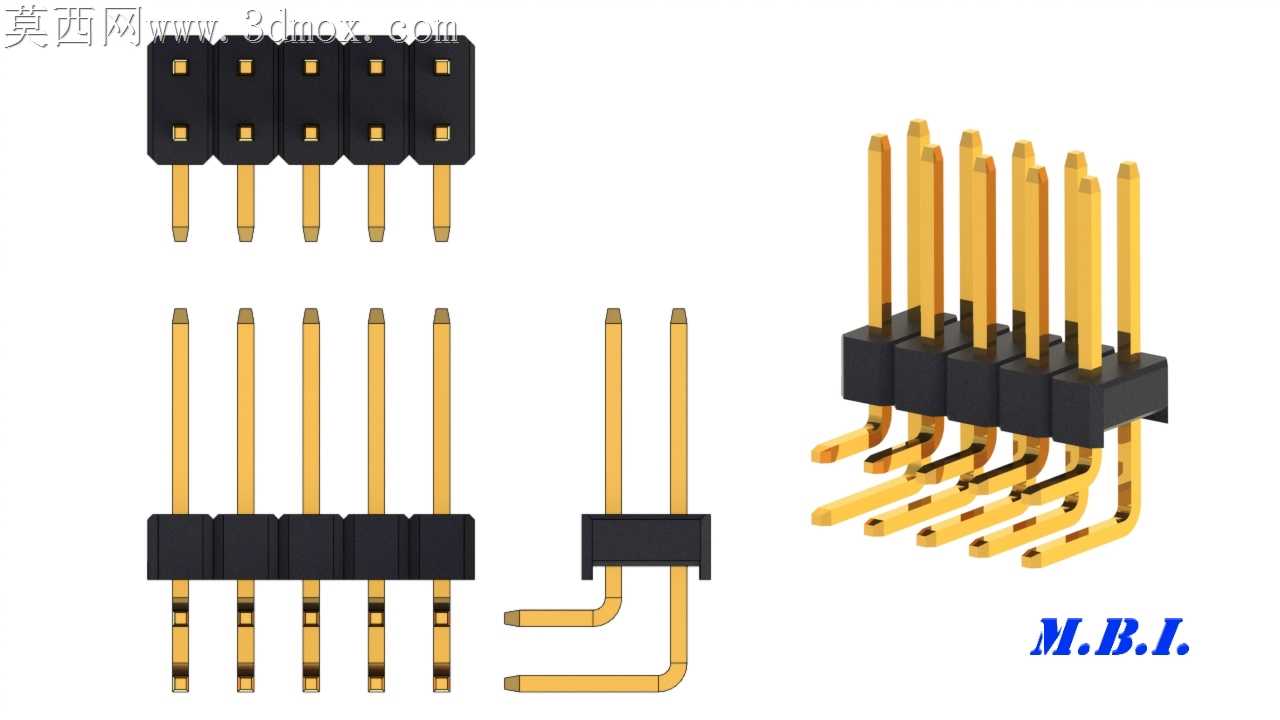

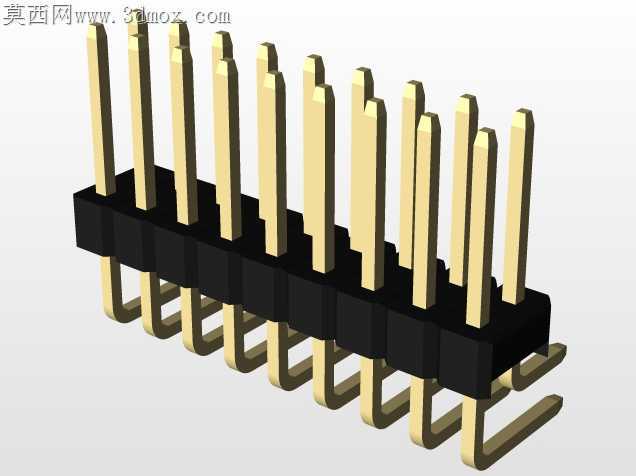

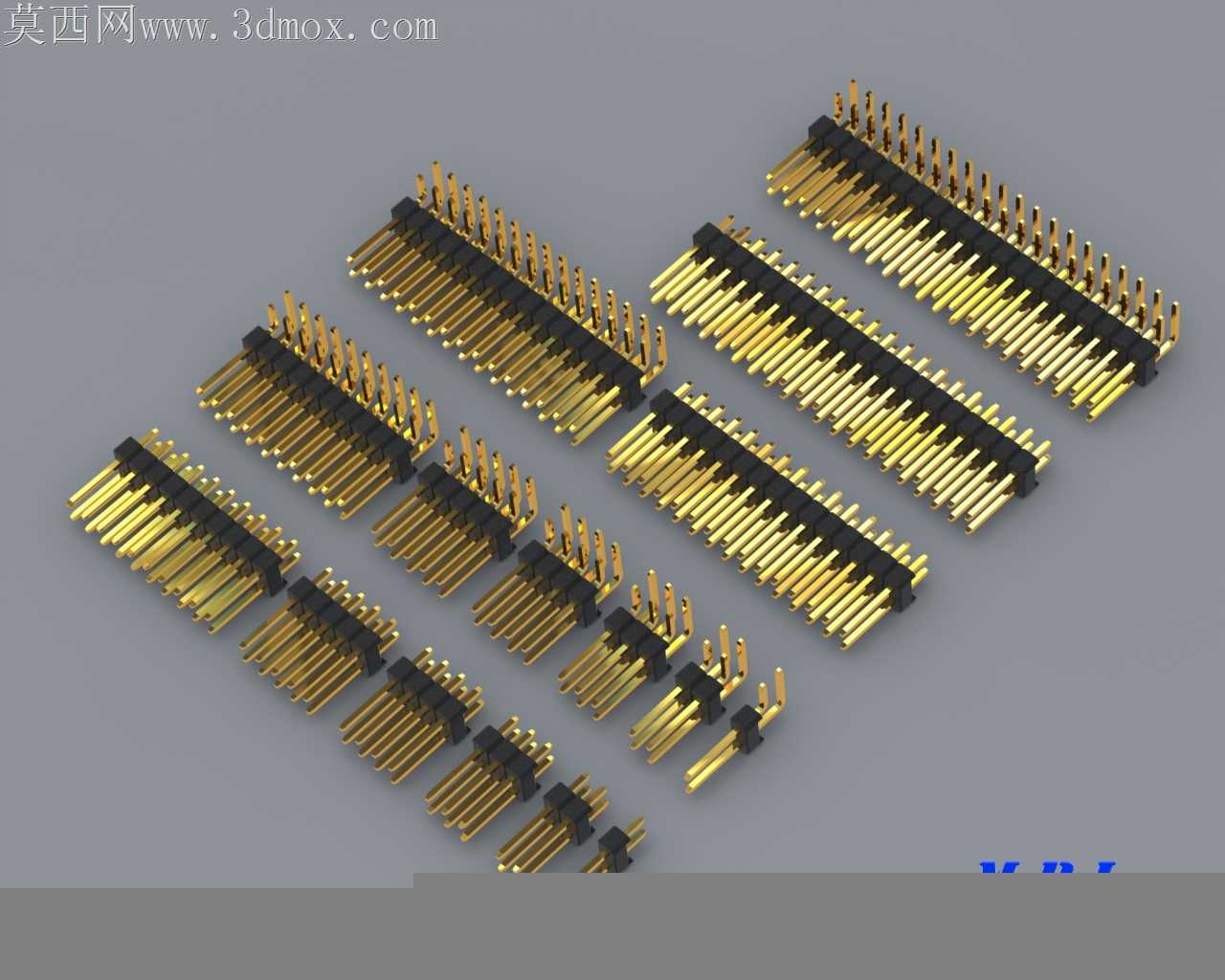

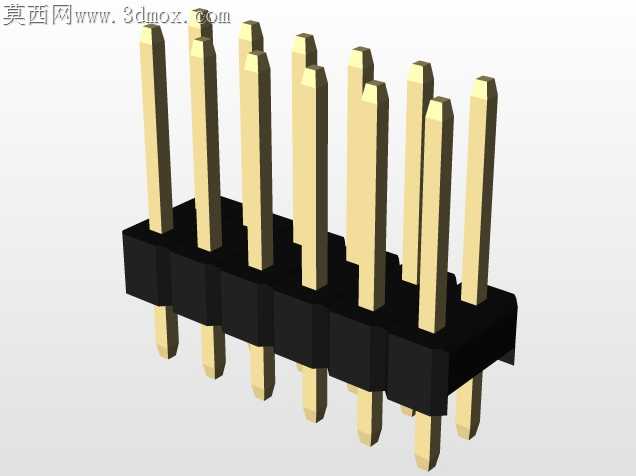

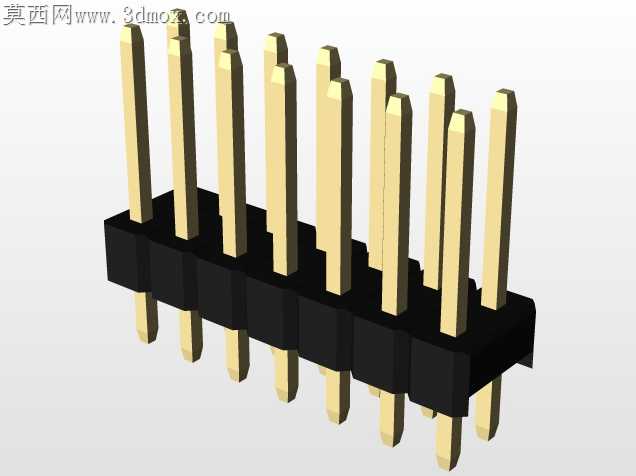

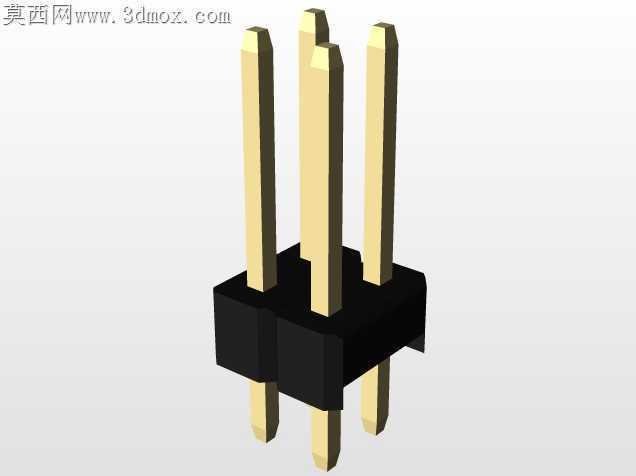

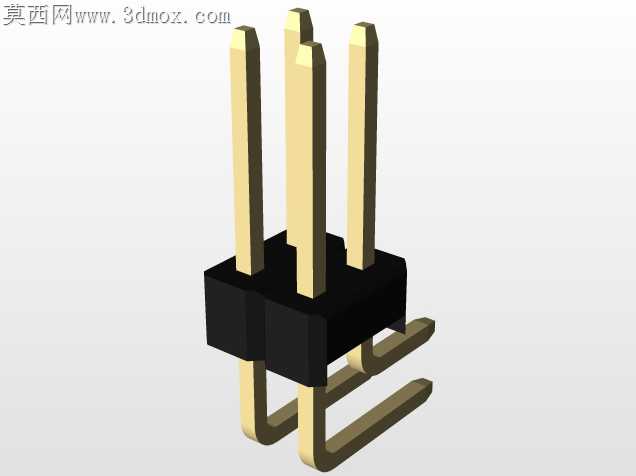

板级互连场景里排针的塑座开裂、插针歪斜、焊盘虚焊是量产阶段最常出现的失效点，这款2.54mm间距的直插、弯角双排及单排三排排针设计，从加工适配维度做了针对性的细节调整。插针的镀金层厚度在插拔接触区做了梯度控制，接触段镀层厚度高于焊脚段，既保证反复插拔的耐磨抗腐蚀性能，又不会过度增加镀金成本，插针与塑座的配合段做了滚花处理，压入塑座后能形成足够的抱紧力，不会出现插针受插拔力后退、松脱的问题。弯角排针的弯折位置特意避开了塑座压接区3mm距离，弯折处的圆角半径控制在插针直径的1.5倍，避免弯折时插针内部产生应力集中，后续过波峰焊时受热出现应力释放导致插针偏移、塑座被撑裂的问题。塑座的定位柱尺寸比PCB对应安装孔小0.1mm，过炉时塑座受热膨胀不会挤压PCB孔壁造成板件翘曲，同时定位柱的锥度设计能让排针在插件工序里快速对准孔位，减少人工插件的对位时间，提升产线装配效率。插针的焊脚长度做了差异化设计，直插款焊脚伸出PCB背面1.2mm，刚好满足波峰焊的吃锡深度要求，不会因为焊脚过长导致焊锡爬升过高连锡，也不会因为焊脚过短出现吃锡不足虚焊的问题；弯角款的贴板焊脚做了微压痕处理，焊锡能顺着压痕均匀铺展，提升表面贴装时的焊接可靠性。不同排数的排针塑座侧边做了统一的拼接卡扣，多组排针并排使用时可以互相卡接固定，不会出现过炉后排针间距偏移、与对应排母无法对插的问题。插针的顶端做了球形倒角，插拔时能顺畅导入排母的接触簧片内，不会刮伤排母的镀金接触层，延长连接器的整体插拔寿命。塑座选用耐高温的热塑性材质，过回流焊260℃峰值温度时不会出现变形、起泡的问题，材质本身的阻燃等级满足电子设备的安全要求，插针之间的绝缘间距经过耐压验证，不会出现高压下的爬电击穿问题。
