液压助力汽车转向齿条结构设计

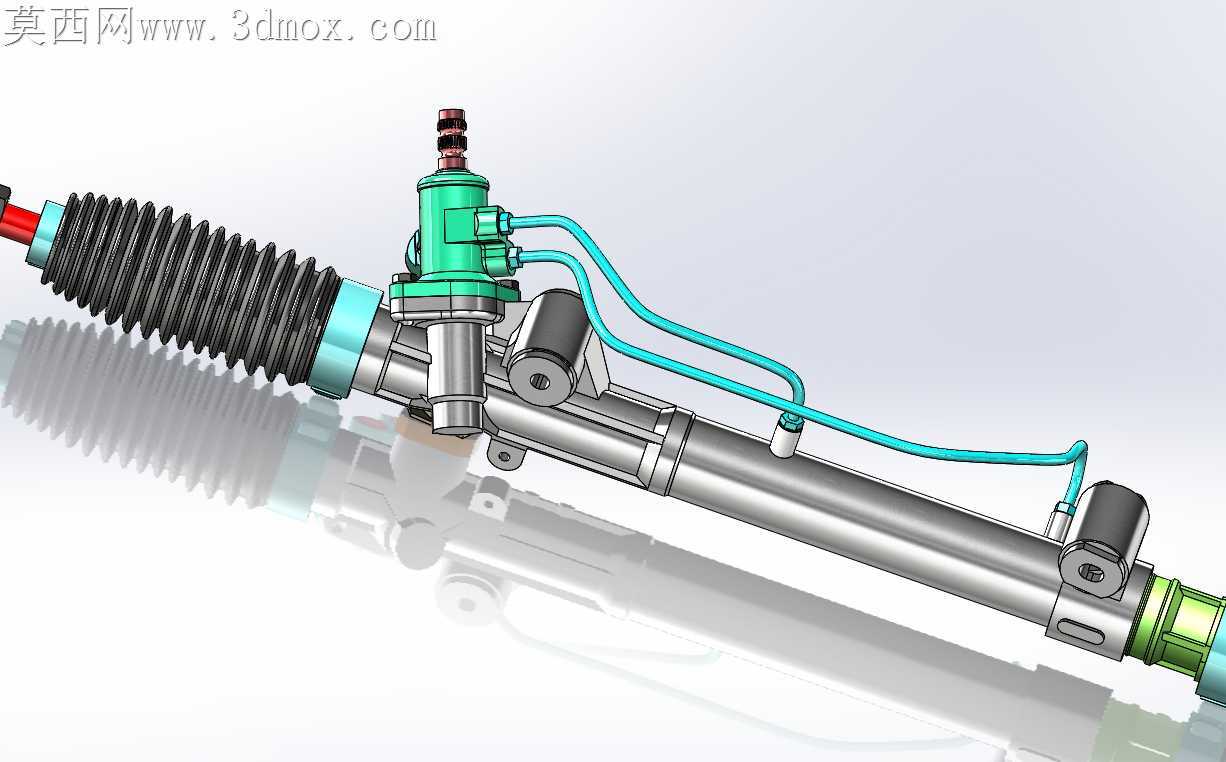

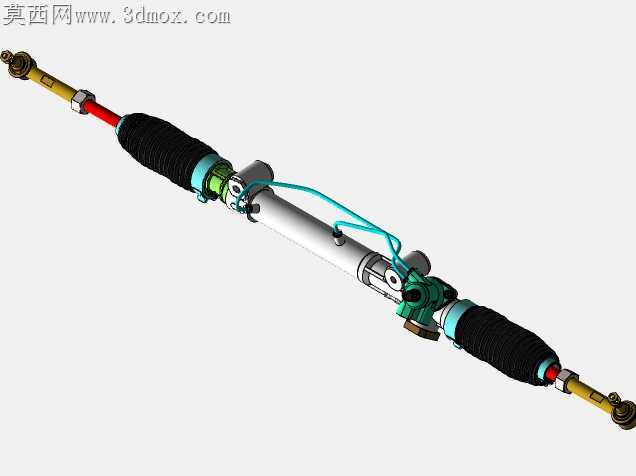

车间里返修过不少老款车型的转向机，最常见的故障点集中在防尘套密封失效导致的齿条锈蚀、液压管路接头渗油、输入轴阀套卡滞这几处，做这套转向结构的三维设计时，所有细节都对着实际维修中碰到的装配隐患做了适配调整。防尘套的卡箍安装位特意留了1.2mm的环形凹槽，之前很多原厂件卡箍直接卡在光滑杆身上，车辆行驶中反复转向拉扯，卡箍容易移位导致泥水渗入，凹槽的深度刚好匹配标准卡箍的嵌入量，装配时不用额外做标记就能卡到正确位置，后期使用中不会出现轴向窜动。齿条和转向阀连接的位置，没有采用常见的过盈压装结构，改成了带定位销的间隙配合，压装结构在维修拆解时极易拉伤阀套密封面，0.03mm的配合间隙加上圆柱销定位，既保证传动时无旷量，拆解更换密封件时也不会损伤配合面，维修成本能降六成以上。液压油管的走向避开了转向时齿条摆动的干涉区域，之前碰到过油管布置太靠近齿条防尘套，转向到极限位置时油管反复摩擦防尘套，不到半年就磨破套子进灰，这套结构里油管的固定卡扣位置做了三次调整，转向全程油管和周边部件的最小间隙保持在8mm以上，哪怕低温下油管橡胶变硬收缩，也不会蹭到相邻零件。输入轴的油封安装座做了微小的倒角处理，之前直角座在压装油封时很容易切伤油封唇边，15度的导向倒角能让油封平顺压入，不用在装配时反复涂抹润滑脂找正，压装后的油封同轴度误差能控制在0.02mm以内，从根源减少渗油概率。齿条的齿面啮合间隙调整块，特意加了碟形弹簧预紧结构，普通的刚性调整块用久了齿面磨损后会出现旷量，打方向时容易有异响，碟形弹簧能持续补偿磨损量，整个生命周期内不用反复调整啮合间隙，转向手感始终保持一致。转向拉杆的球头连接座做了防尘防水的双层密封结构，外层是橡胶防尘罩，内层加了一道O型圈，车轮溅起的泥水哪怕突破外层防尘罩，也会被内层密封圈挡住，不会进到球头磨损工作面，球头的使用寿命能延长两倍以上。
