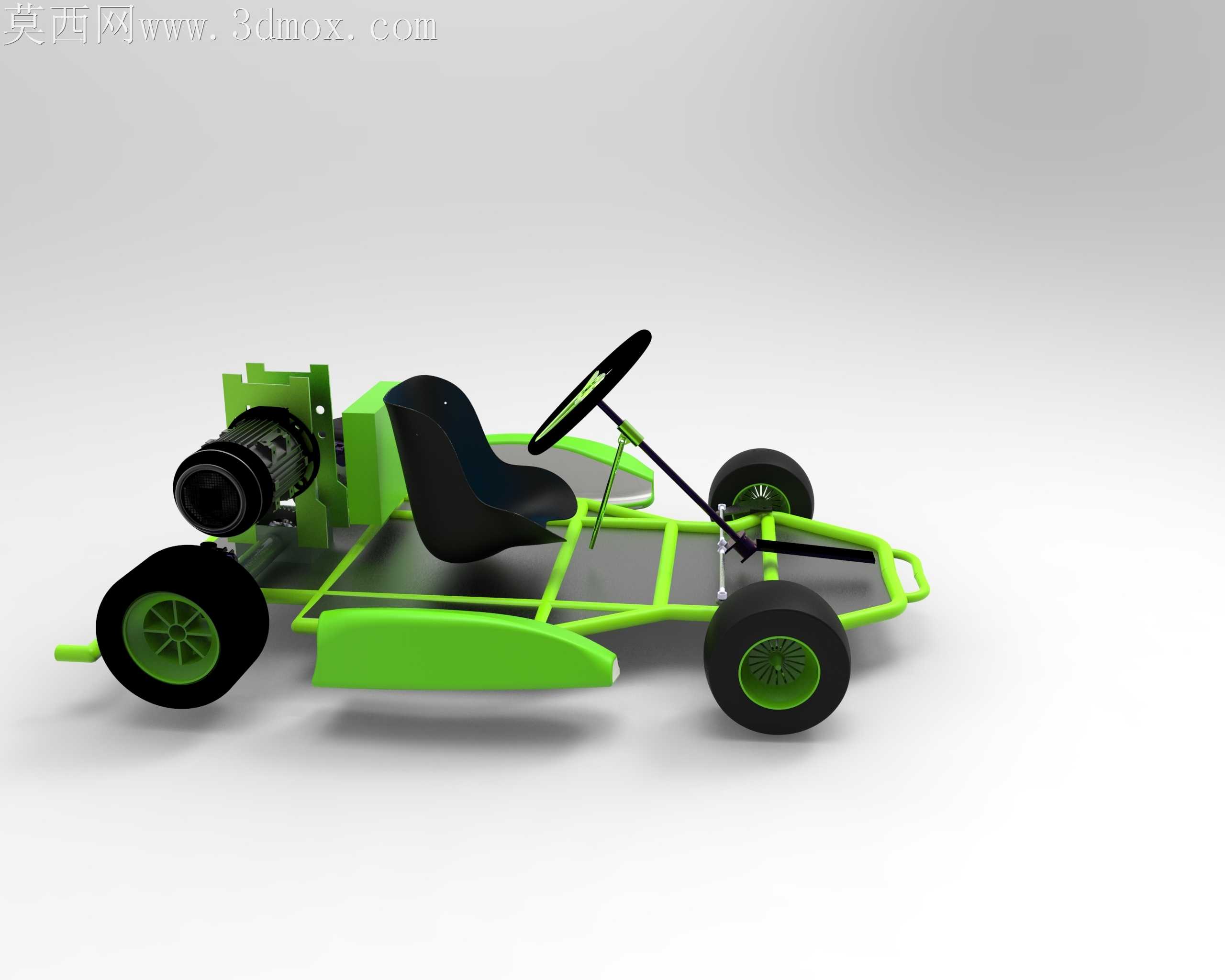

管架式单人越野卡丁车结构设计

小排量越野卡丁车的管架结构，最容易在落地测试时暴露焊缝应力集中的隐患，尤其是转向立柱与主车架衔接的位置，过颠簸路面时的交变载荷很容易让薄壁钢管出现焊口开裂。这套结构在设计时特意把转向安装座的衔接处做了三角斜撑补强，没有直接把转向柱固定在单根主管上，而是用两根斜向短管把受力分散到左右两侧的纵梁上，哪怕连续过搓板路，载荷也不会集中在单个焊点位置。车架的主环管没有用整根弯管做闭环，而是在座椅下方的位置做了分段拼接，拼接处预留了0.2mm的焊接收缩余量，避免弯管回弹导致的装配错位，毕竟薄壁钢管冷弯时的回弹量很难精准控制，留够适配余量比强行追求整管成型更适合小批量加工。油门与刹车的踏板支架直接集成在车架前部的横管上，没有额外做独立安装底板，减少了零件数量的同时，也让踏板的踩踏受力直接传递到主车架，不会出现踏板支架变形导致的操控虚位。座椅的安装点没有打在平面管段上，而是特意选在横管与纵管的交汇节点位置，四个固定点都对应车架的受力交点，急刹或者过弯时的人体惯性载荷不会让单根钢管出现局部变形。后轮的动力安装座做了长圆孔调节设计，不用额外加装张紧轮就能调整传动链条的松紧度，长圆孔的边缘做了翻边强化，避免频繁调节时出现孔位磨损变形。前轮的转向拉杆球头安装位预留了1.5mm的调节间隙，装配时不用打磨零件就能调整前轮前束，适配不同胎压下的行驶姿态。车身的绿色护板没有做复杂的曲面倒扣，全部采用小角度拔模设计，哪怕用普通的玻璃钢手糊工艺也能顺利脱模，不需要做复杂的分模结构，大幅降低了外壳的加工成本。车架的所有外露管端都做了塑胶堵头的安装台阶，堵头卡入后不会因为颠簸脱落，避免管端进水锈蚀。电池的安装位特意放在座椅后方的低重心位置，没有抬高整车重心，同时离后轮动力单元的距离更近，缩短了大电流线路的长度，减少线路损耗。转向盘的安装角度做了12度的后倾设计，符合普通人的驾驶握持姿态，长时间驾驶也不容易出现手腕酸痛的问题。车架底部没有加装整块护板，而是在发动机下方单独做了小块防撞护板，既保护了发动机油底壳，又不会过多增加整车重量，越野时的托底冲击也能被小块护板分散到周边管架上。
