钣金外壳结构焊接机整机三维设计

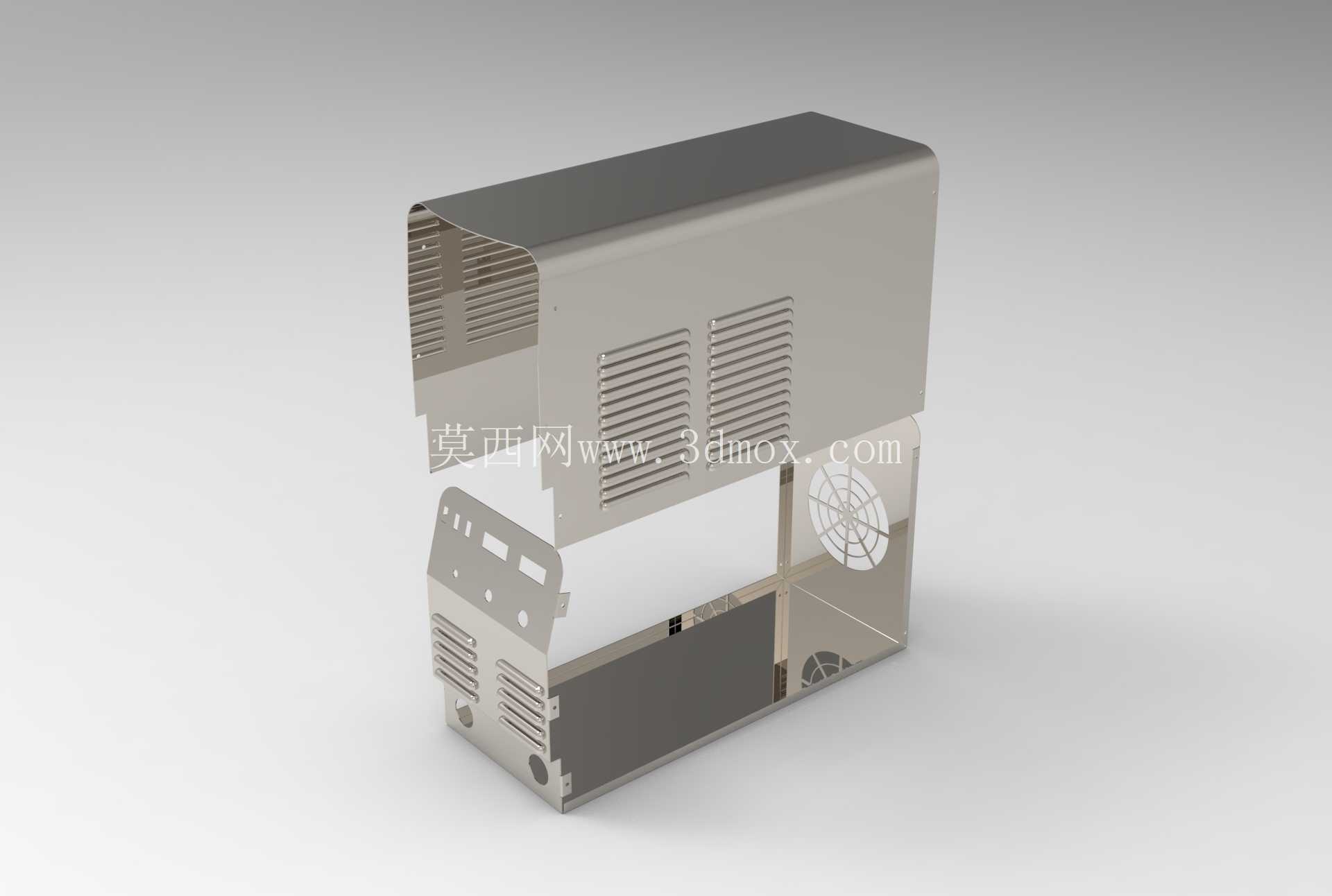

在汽车零部件冲压焊装、五金钣金件拼接加工的车间场景里，这类焊接设备的外壳结构设计，直接决定了设备运行时的防护可靠性、散热效率以及后期运维的便捷程度。从实际落地的使用需求出发，这套外壳的整体结构采用分块式钣金拼接思路，没有采用一体化的全封闭罩壳设计，就是考虑到车间日常运维时，不需要完全拆解整机外壳就能完成内部焊接模组、电控元件的检修更换。设备的安装边界需要预留足够的操作空间，正面预留的开放式缺口对应内部焊头的作业工位，操作人员可以直接在这个区域完成待焊工件的上料、定位以及焊后取件，不需要额外拆除防护挡板，侧面的格栅式散热孔排布是经过热流道模拟验证的，设备长时间连续作业时，内部功率模块产生的热量可以通过侧面的通风槽形成自然对流，配合内部预留的风扇安装位，能把电控仓的工作温度控制在元件耐受阈值以内，避免高温导致的焊接参数漂移。外壳的边角位置全部做了折弯压边处理，没有裸露的钣金锐边，车间操作人员上下料时不会被板材割伤，底部的安装法兰边预留了标准的固定孔位，可以直接和车间的设备安装基座通过螺栓锁附，不需要额外做转接支架，安装时的水平调整余量在每个固定孔位都预留了长圆孔设计，现场装配时可以根据地面的实际平整度微调设备位置，降低基建的找平成本。从结构设计的细节来看，外壳的各个拼接板块之间采用卡扣加螺栓的双重固定方式，日常清理散热格栅积尘的时候，可以直接拆下对应的侧面板，不需要拆解整机的走线结构，面板内侧预留了走线槽的安装位，设备的动力线、信号线可以沿着壳体内壁的线槽规整排布，避免和内部的焊接运动模组产生干涉，也能减少焊渣飞溅对线束外层绝缘层的灼烧损伤。设备正面的面板预留了操作屏、控制按钮的安装开孔，开孔尺寸和位置是按照常规工业人机界面的安装标准设计的，后期更换不同品牌的控制元件时不需要重新开孔加工，壳体的表面处理采用喷塑工艺，既能抵御车间环境里的焊接烟尘、切削液雾气的腐蚀，也能减少外壳表面的静电积累，避免静电对内部电控元件造成干扰。在实际的产线适配场景里，这类焊接机可以直接对接前端冲压工序的出料输送带，待焊的汽车冲压钣金件从输送带送入设备作业区后，内部的焊接模组完成点位焊接，焊好的工件直接从出料位送出，外壳的防护结构可以把焊接过程中产生的弧光、焊渣飞溅全部阻隔在设备内部，避免对车间其他工位的操作人员造成职业伤害，外壳上预留的观察窗位置可以加装防弧光亚克力板，操作人员不用凑近设备就能观察内部的焊接作业状态，及时排查虚焊、错位的异常情况。整套结构的尺寸设计充分考虑了标准工业厂房的门宽、货梯的承载尺寸，设备整体可以直接通过标准液压叉车转运，不需要拆分主体结构，进场安装的效率比一体化焊接的设备外壳提升不少，后期如果产线调整需要移位，也不用做复杂的拆解打包，直接锁附底部的运输固定件就能完成转运。
