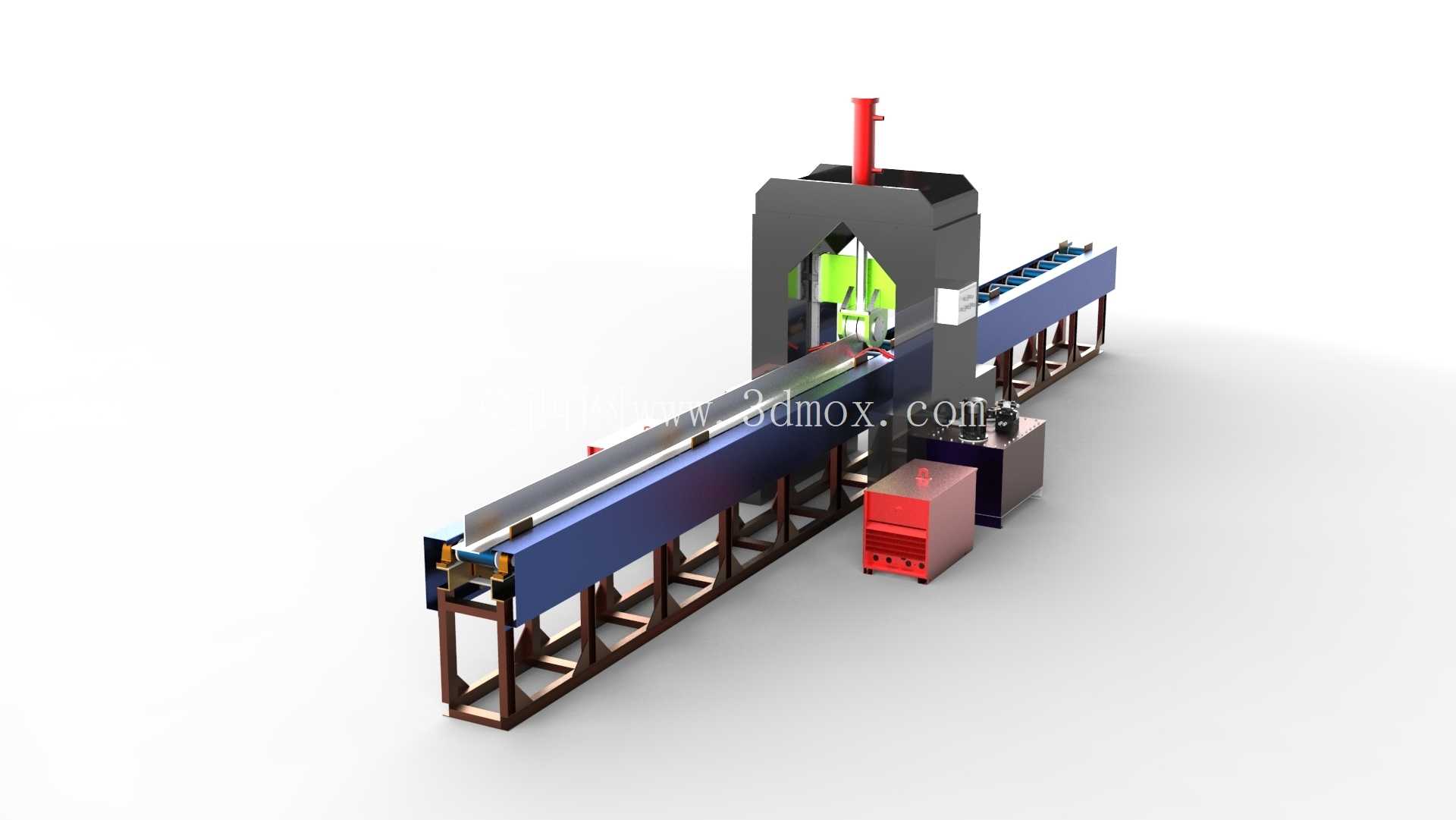

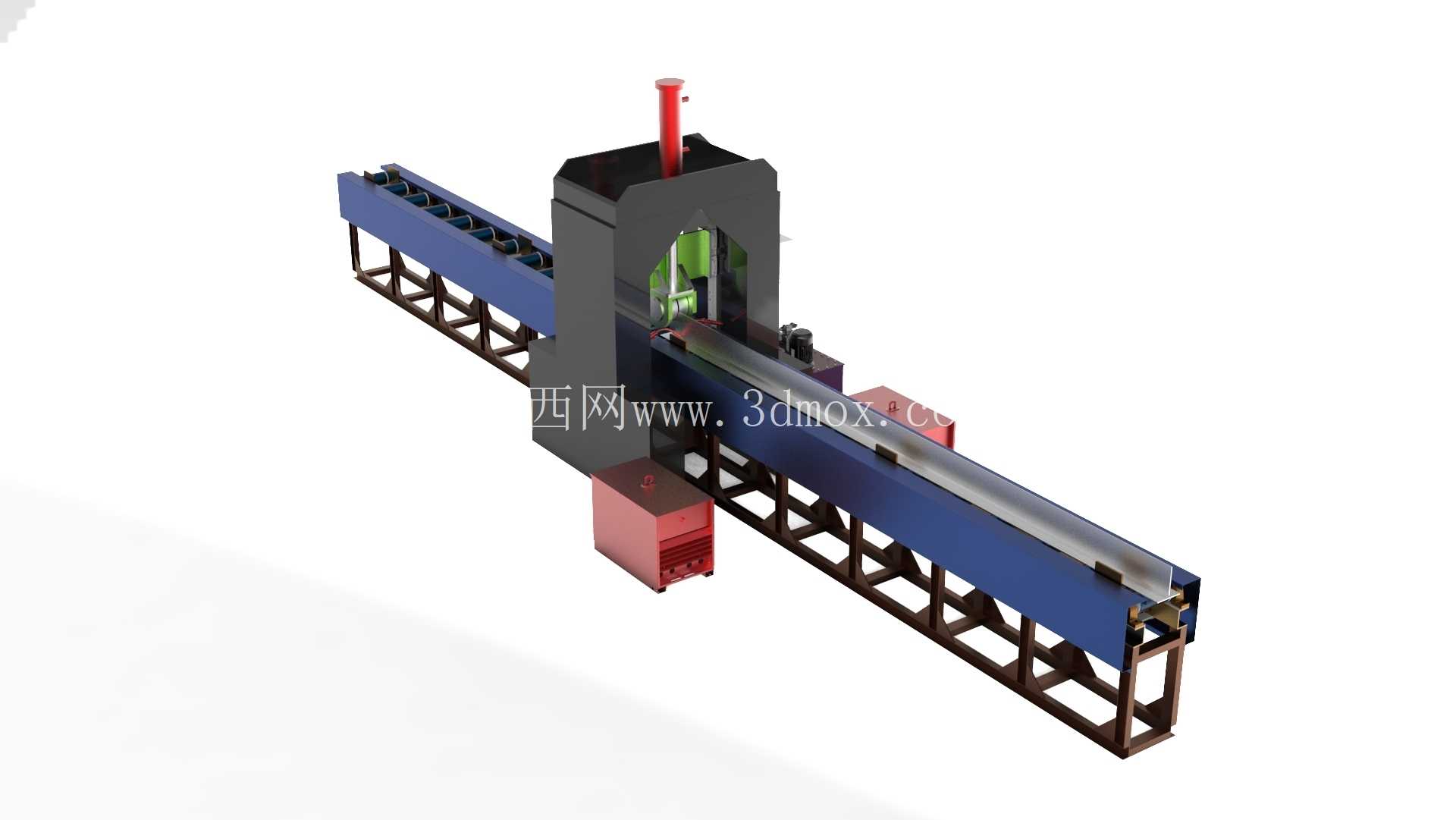

H型钢自动焊接成型加工设备结构

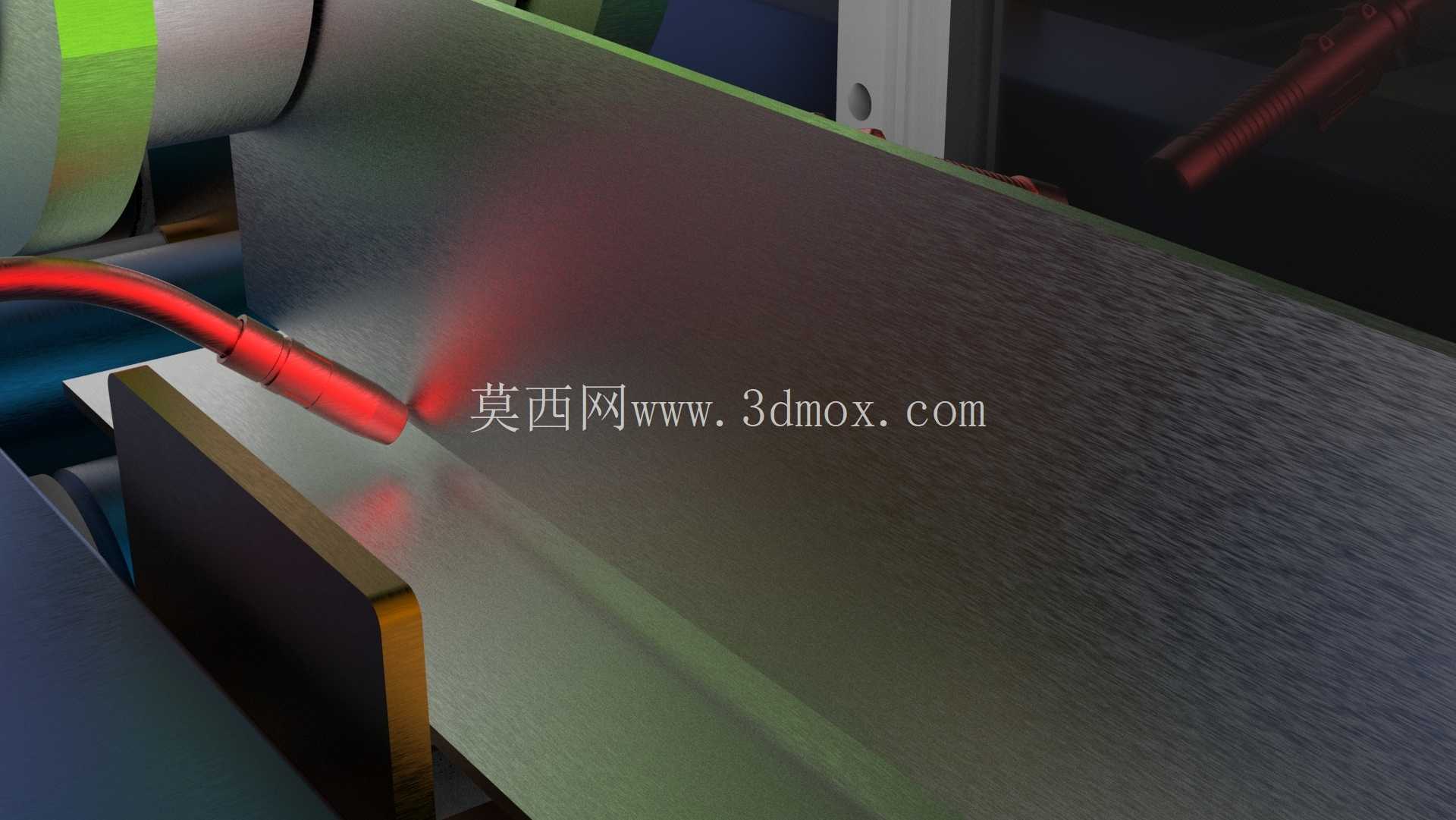

在钢结构预制、重型钣金构件加工的生产场景里，H型钢作为承重框架的核心型材，其翼缘与腹板的组对焊接精度直接决定后续构件装配的适配性与整体结构的载荷承受能力，这款焊接成型设备正是针对该类工序的痛点做的结构设计。不同于通用焊接工装只能适配固定规格型材的局限，该设备的横向、纵向钣金轮廓校准结构可覆盖常规钣金厚度区间的型材装夹需求，无需频繁更换定位工装就能完成不同腹板厚度、翼缘宽度的H型钢组对定位，校准轮的压紧行程做了等距刻度标识，现场调试时可直接参照型材参数调整压紧量，避免过压导致的型材变形或是压紧力不足造成的焊接错位。设备支持自动与半自动两种作业模式切换，自动模式下可配合产线的输送辊道完成连续上料、定位、焊接的全流程作业，适配规模化钢结构件的批量生产节奏；半自动模式下可针对小批量定制规格的H型钢做单工位作业，操作人员可手动微调焊枪位置与焊接参数，应对非标准型材的特殊焊接需求。设计阶段为了兼顾结构展示的清晰度与建模效率，对部分内置的传动电机、输送链条以及非核心外观覆盖件做了简化隐藏处理，既保留了核心焊接执行机构、定位校准组件、型材支撑托架的完整装配关系，也不会因为过多细碎零件干扰整体结构的查看，方便后续做结构优化或是工装改制时快速定位核心配合面。从安装边界来看，设备的主体作业区域沿型材输送方向做了模块化分段设计，进料端的定位导向段、中间的焊接作业段、出料端的冷却承托段可根据车间实际场地长度做拼接调整，单段模块的底部都设置了可调水平的支撑脚座，无需额外做预埋地基就能完成设备调平，适配中小型加工车间的场地改造需求。焊接执行端采用了可调角度的焊枪夹持结构，可根据H型钢的焊缝位置调整焊枪的倾斜角度与伸出长度，配合校准轮的同步压紧动作，能在焊接过程中持续保持焊枪与焊缝的相对位置稳定，减少因为型材受热变形导致的焊偏、焊穿等质量问题。设备的两侧预留了焊渣收集槽的安装位，焊接过程中产生的焊渣可直接落入槽内集中清理，避免焊渣飞溅到传动机构内部造成的卡滞磨损，日常维护时只需抽出收集槽清理即可，无需拆解主体防护结构。针对不同厚度板材的焊接需求，设备的焊接参数调节模块与行走驱动模块做了联动设置，当校准轮检测到板材厚度变化时，可自动匹配对应的焊接行走速度与焊枪送丝速度，减少人工参数调整的工作量，也能避免不同批次板材因为参数不匹配造成的焊接质量波动。整体结构的受力框架采用了厚钢板拼焊的箱型结构，焊接作业时的设备振动量控制在较低区间，不会因为长期往复作业出现框架变形导致的定位精度偏移，核心转动部位的轴承座都做了密封防护设计，可阻挡焊接烟尘与金属碎屑进入轴承内部，延长部件的更换周期。
