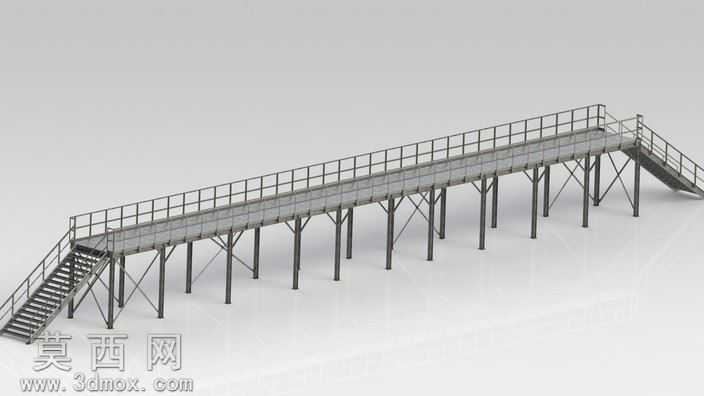

带双侧楼梯的钢结构工业通行栈桥

本作品为钢结构工业通行栈桥三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循结构工程设计规范，兼顾构件加工可行性与现场安装逻辑。建模阶段首先完成整体尺寸参数的定义，确定栈桥主体长度、通行净宽、平台离地高度以及双侧楼梯的坡度、踏步尺寸，所有参数均符合工业人行通道的安全通行标准。主体栈桥的承载平台采用型钢框架搭配防滑铺板的结构设计，建模时逐一还原每根纵梁、横梁的截面规格与连接节点，平台边缘设置连续式安全护栏，护栏的立杆间距、横杆高度均满足工业防护要求，护栏转角处做圆弧过渡处理，避免尖锐棱角带来的安全隐患。栈桥底部采用多组均匀排布的竖向支撑立柱，每根立柱搭配斜向支撑形成稳定的三角受力结构，建模时精准还原立柱与地面基础的连接端板、螺栓孔位细节，确保结构受力传递路径清晰合理。栈桥两端分别设置斜向钢楼梯，楼梯踏步采用防滑钢板设计，两侧同步配置与平台等高的安全护栏，楼梯与平台主体的连接节点做加强处理，保障人员上下通行的结构稳定性。材质与渲染阶段，整体结构赋予镀锌钢材材质，还原热镀锌工艺带来的均匀银灰色金属质感，调整材质的粗糙度、反光度参数，模拟真实镀锌钢材的表面肌理，渲染时采用柔和的工业场景光照，清晰展现结构的轮廓层次与构件细节，同时通过阴影效果直观呈现结构的空间尺度与支撑关系。设计思路上，作为首次结构工程项目实践，建模全程兼顾结构的受力合理性与后期镀锌工艺的施工要求，所有构件的连接位置均预留镀锌工艺所需的操作空间，避免出现封闭腔体积液的结构设计，确保热镀锌工序能够顺利完成，实现结构的长效防腐目标。整个模型的构件拆分逻辑符合钢结构加工的生产流程，每一个构件都可直接导出用于生产下料，节点设计充分考虑现场螺栓连接的安装便利性，无需复杂的现场焊接作业，能够有效缩短现场施工周期。
