三联圆形仪表安装三轨距挡板结构设计

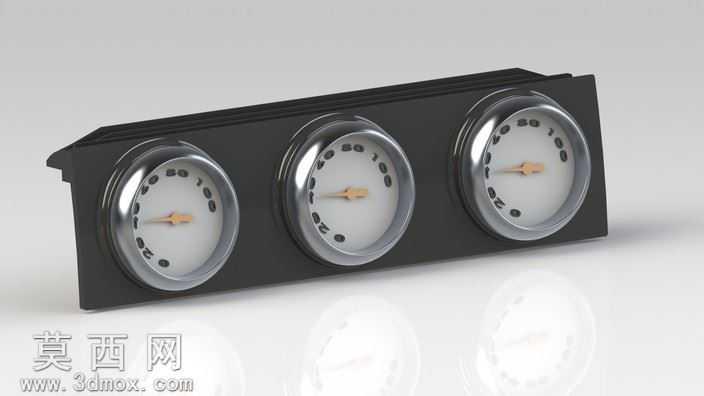

本作品为三联圆形仪表配套的三轨距安装挡板三维设计，建模阶段采用参数化特征建模方式，先以拉伸特征构建挡板的主体矩形基体，根据三款圆形仪表的安装外径尺寸，在基体上精准排布三个等距的圆形安装沉孔，沉孔深度与仪表外圈的安装凸缘厚度完全匹配，保证仪表装入后正面与挡板表面齐平无凸起。针对三轨距的安装适配需求，在挡板背部设计了三条平行的导向卡轨结构，卡轨的截面尺寸经过反复校核，可适配对应规格的安装导轨，实现挡板的快速卡装固定，无需额外打孔即可完成装配，同时在卡轨末端设计了限位凸台，避免挡板安装后沿导轨发生窜动移位。材质与渲染阶段，挡板主体赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数模拟磨砂质感，避免环境光在面板上产生过强反光干扰仪表读数；三款圆形仪表外圈赋予亮面镀铬金属材质，通过环境贴图反射模拟金属的高光质感，仪表表盘采用乳白色哑光塑料材质，刻度与指针做深色金属质感处理，提升表盘的可读性。结构设计上充分考虑安装与维护的便利性，挡板侧边做了微小的倒角处理，去除锐边避免安装时划伤操作人员，三个仪表安装孔的位置度公差控制在合理范围内，保证三款仪表装入后排列整齐，视觉上规整统一。设计思路围绕工业场景下多仪表集成安装的实际需求展开，摒弃传统单仪表独立安装的繁琐方式，通过一体化挡板实现三款仪表的集中排布安装，既提升了安装区域的整体整洁度，也方便操作人员一次性观察三个仪表的读数，三轨距的背部结构可适配多种标准安装导轨，通用性更强，整体结构无冗余设计，在保证结构强度的前提下尽可能精简挡板厚度，节省安装空间。
