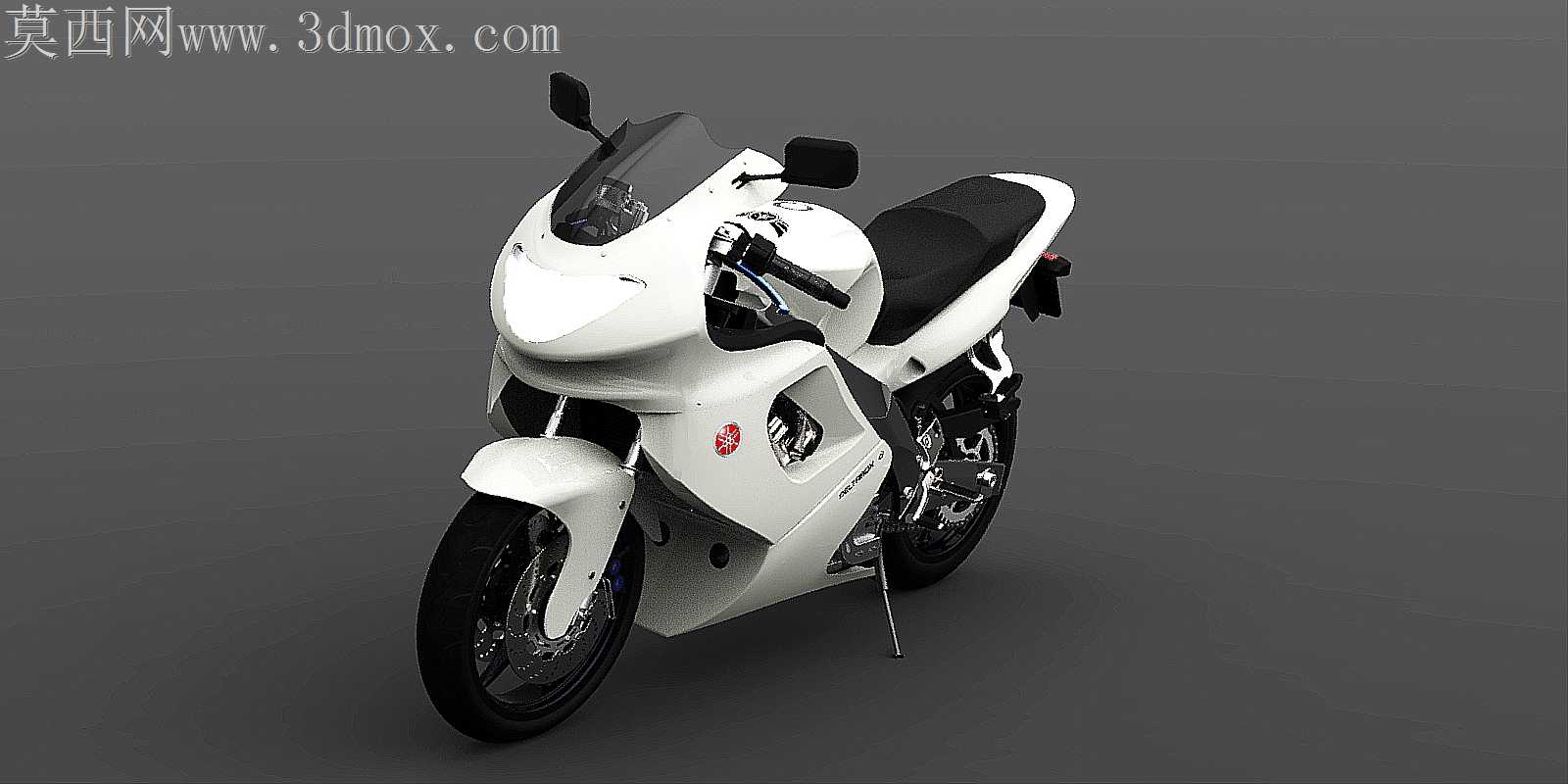

雅马哈YZF600R摩托整车结构设计方案

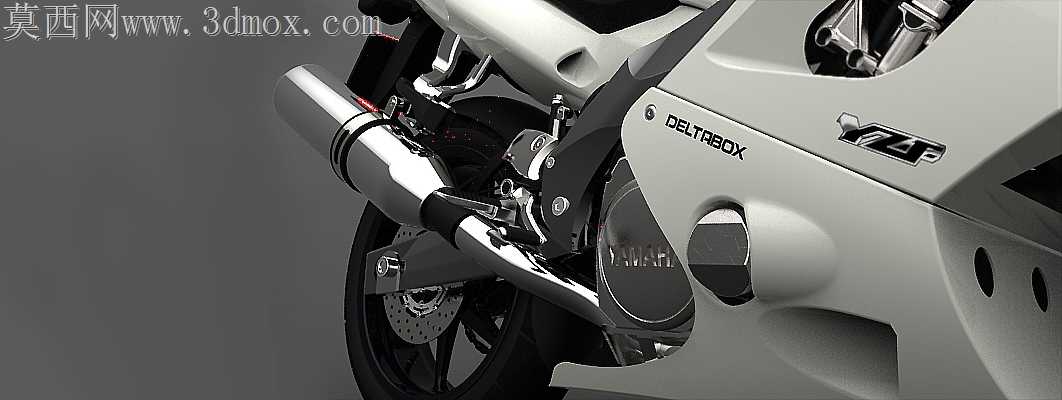

大排量运动摩托的外露覆盖件与车架连接位，一直是小批量改装加工里最容易出现公差累积的重灾区，很多复刻设计只盯着外观曲面的流畅度，忽略了不同材质部件热胀冷缩带来的装配间隙问题，装车后要么接缝歪扭，要么行驶震动中出现覆盖件异响。这套雅马哈YZF600R的零件设计，在连接位的结构处理上做了很务实的调整。车头整流罩与主车架的固定点没有沿用硬连接的凸台结构，而是在每个安装位预留了1.2mm的浮动间隙，搭配橡胶缓冲衬套的安装空间，既抵消了ABS覆盖件与钢制车架在温差变化下的形变差，也能过滤掉单缸发动机传递到车头的高频震动，避免长时间行驶后整流罩连接位出现应力开裂。油箱与座椅衔接的腰线曲面，没有盲目追求视觉上的锐利棱线，而是把棱线位置做了0.8mm的圆角过渡，对应冲压工序里的板材成型极限，避免钢板拉伸时出现局部减薄开裂，同时这个圆角在实际骑行时也能减少骑士腿部与车身剐蹭的异物感。后轮摇臂与后减震的连接座，特意把焊接让位槽的深度做了1.5mm的加深处理，不用在焊接后额外打磨焊缝就能保证减震安装面的平面度，省掉了后续机加工的工序成本。排气尾段与车架的挂点，调整了安装角度的容错范围，就算副车架焊接时出现小角度偏差，也能通过挂点的长圆孔结构调整到位，不会出现排气吊耳硬掰着安装的情况。脚踏位置的防滑纹理没有做太深的凹槽，避免泥砂卡在纹路里难以清理，同时纹理的凸起高度控制在1.5mm，既保证雨天骑行的脚部摩擦力，也不会在压弯时磨到脚踏提前触发磨脚踏的误判。前挡泥板的后部延伸长度比原厂设计多了2cm，刚好能挡住前轮卷起的泥水甩到散热器鳍片上，减少散热器堵塞的清理频率，又不会因为延伸过多影响转向最大角度。所有外露的塑料覆盖件卡扣位，都做了加强筋的加厚处理，卡扣根部的圆角从常见的0.3mm加大到0.8mm，拆装时不容易出现卡扣断裂的问题，对应日常维修保养时的反复拆装需求。仪表台的安装位预留了通用改装仪表的固定孔位，不用额外打孔就能适配多数市售改装仪表，兼顾了原厂还原和改装升级的需求。
