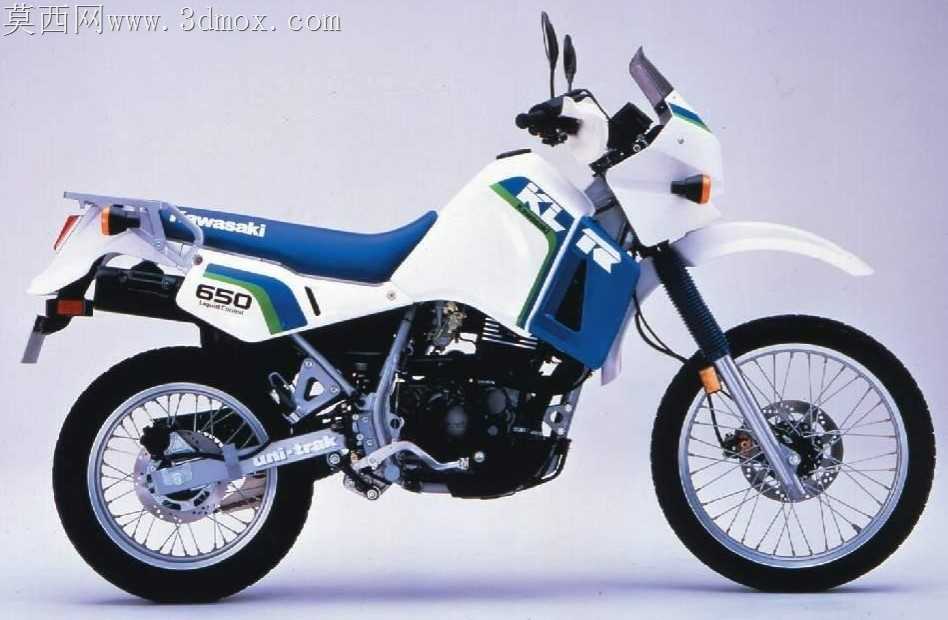

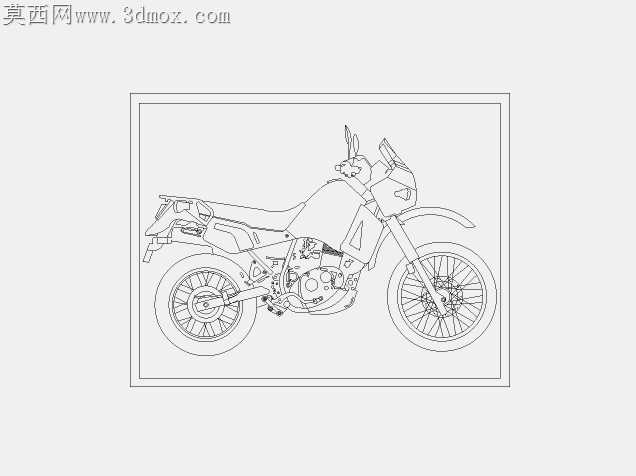

川崎KLR650越野摩托车侧视结构还原

非铺装路面骑行时，越野摩托侧护板与车架连接位的应力断裂是高频故障点，很多原厂件在连续颠簸后会出现固定耳开裂、护板错位蹭到转向把的问题，做这款车的结构还原时，最先把侧护板的固定点位做了偏移调整。原厂护板靠三个薄塑料耳挂在车架焊接螺柱上，连续飞坡时的震动会让塑料耳反复受交变载荷，建模时把靠近油箱侧的固定耳加厚2mm，同时把固定孔位从圆孔改成腰型孔，预留0.8mm的装配窜动量，避免车架焊接公差带来的装配硬顶。座垫下方的uni-trak多连杆后悬挂是这款车的核心结构，连杆摇臂的铰接位公差直接影响后轮循迹性，还原时特意把每个铰接衬套的同轴度公差控制在0.05mm以内，避免装配后出现悬挂卡滞、回弹不顺的问题。前后辐条轮的钢丝排布没有照搬原厂的等距布局，靠近刹车盘侧的辐条做了角度微调，让轮圈受侧向冲击时的受力能更均匀分散到轮毂法兰上，减少越野时断辐条的概率。油箱侧的拉花贴合面做了0.3mm的下沉处理，后期做水转印或者贴花时不会出现边缘起翘的问题，前挡泥板的安装支架特意加长了12mm，避免泥地骑行时泥块卷进前叉与挡泥板的缝隙里堵死转向。发动机散热鳍片的厚度做了细微调整，比原厂件加厚0.4mm，既不影响散热效率，也能避免倒车时散热鳍片轻易断裂。侧撑的回弹弹簧安装位做了角度优化，停车时侧撑的支撑角度比原厂大3度，在松软泥地停车时不容易出现侧翻。车把的固定座预留了改装加高码的安装孔位，不用额外打孔就能适配不同身高骑手的坐姿调整需求。后货架的安装位和后尾架的连接点做了加强筋处理，挂载边包或者尾箱时不会因为负重过大出现货架断裂的问题。
