自行车车架侧装式水壶固定支架结构设计

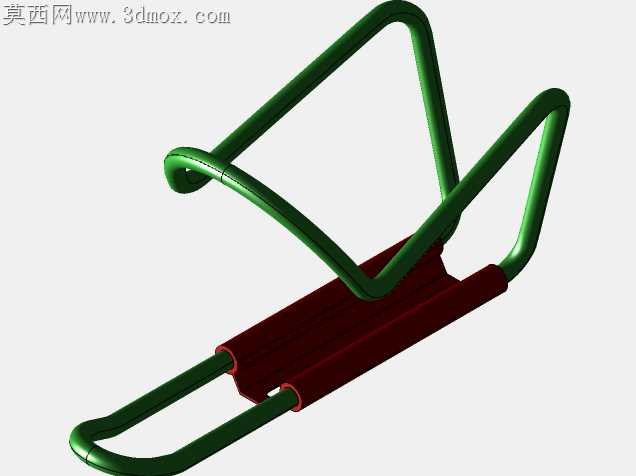

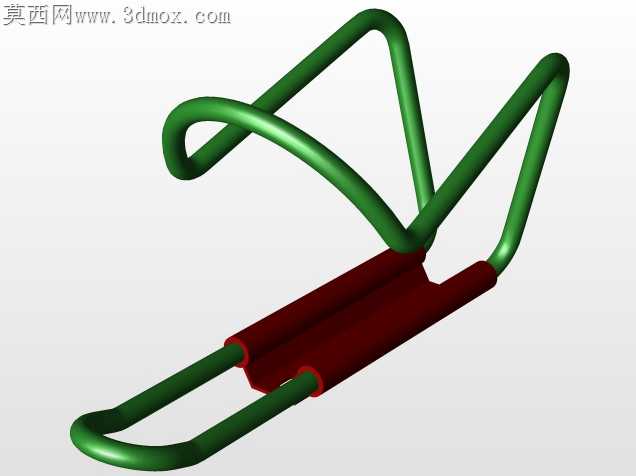

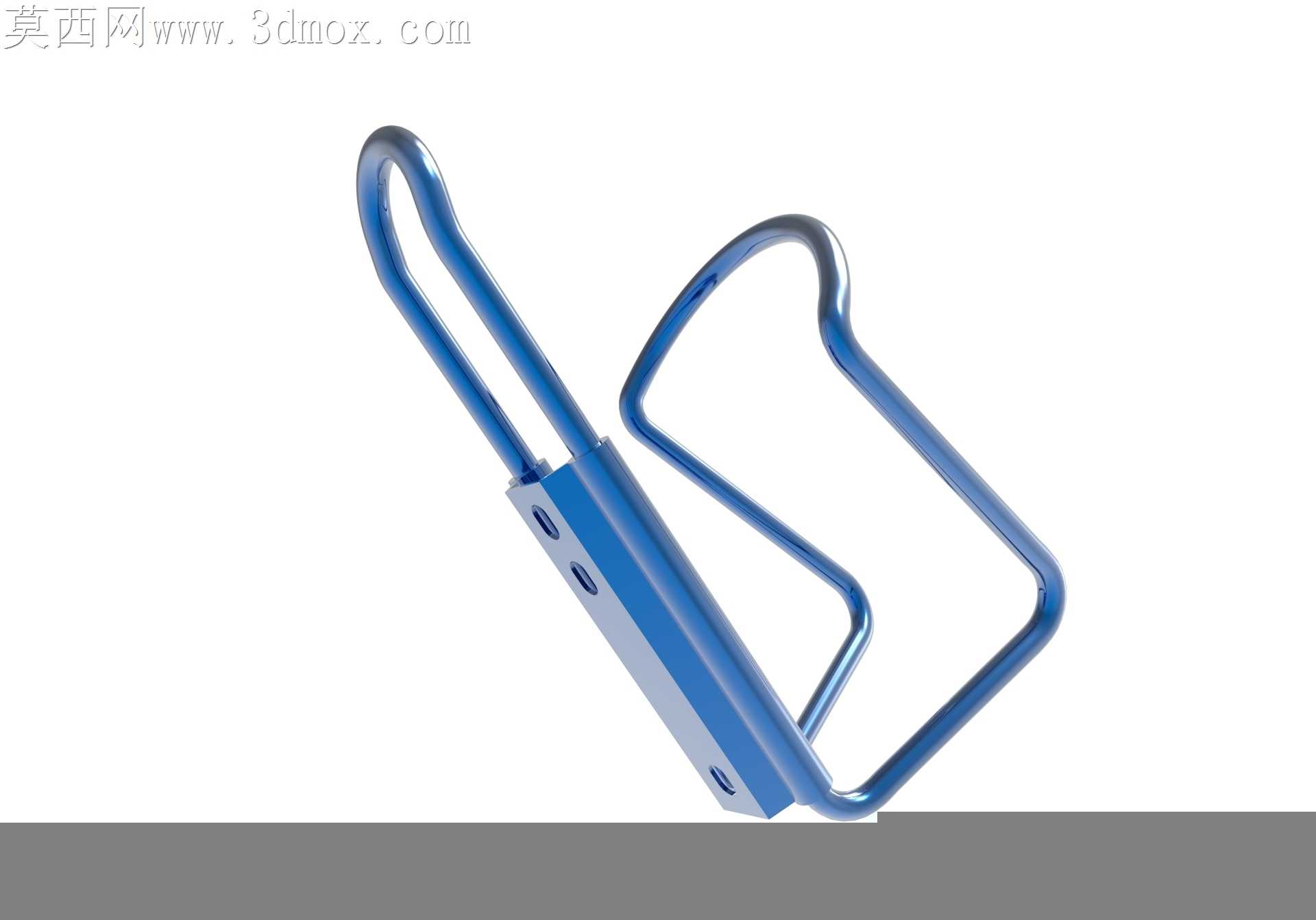

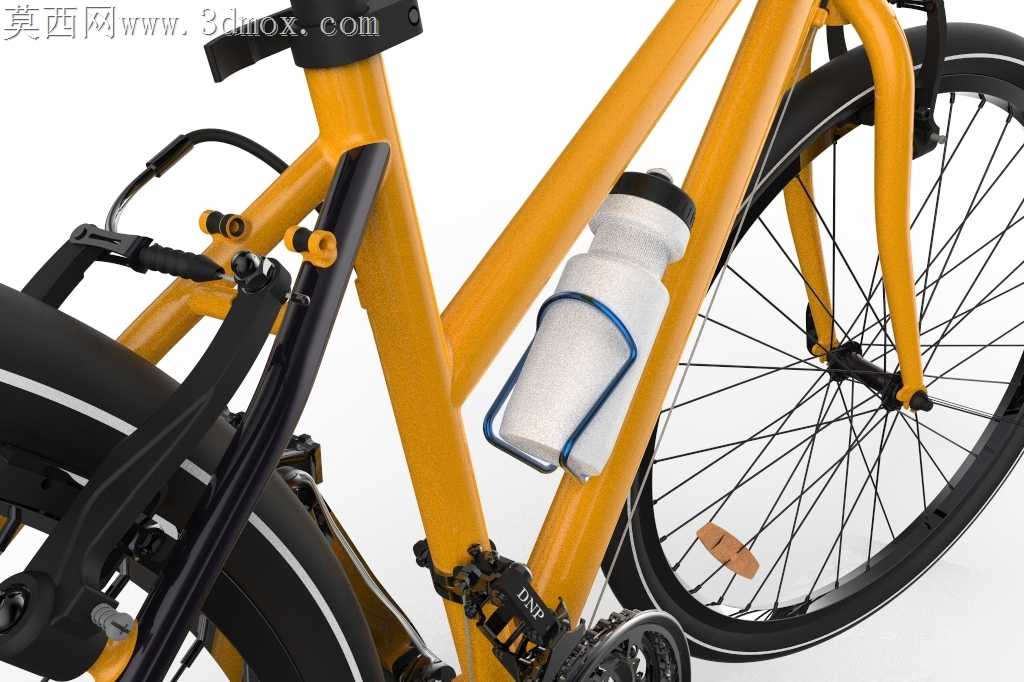

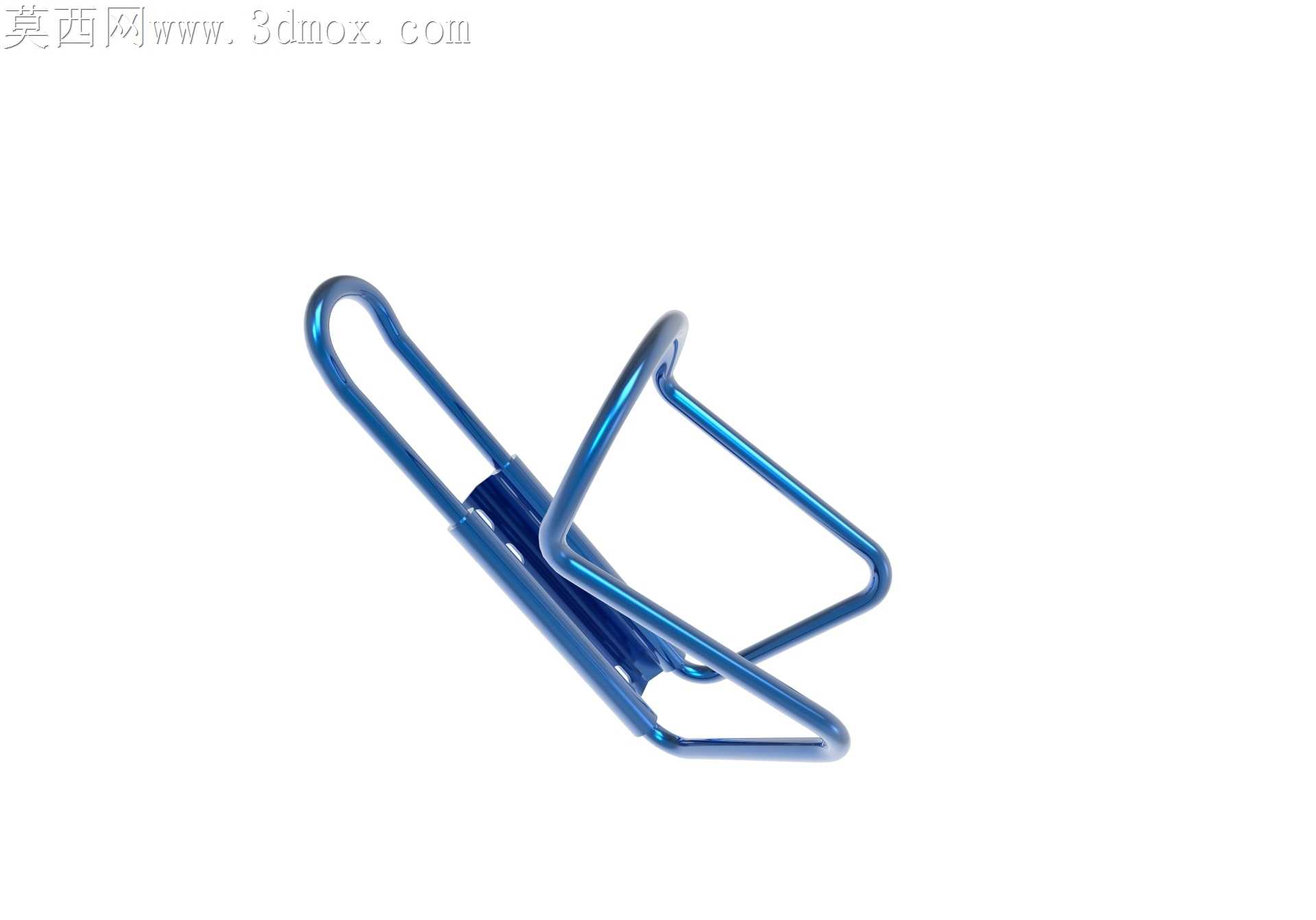

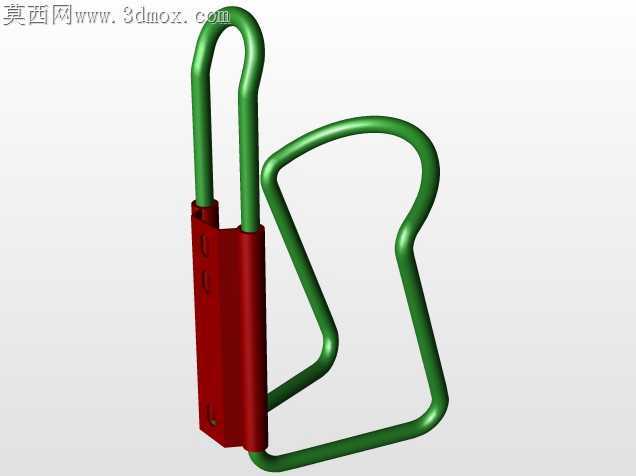

日常骑行场景里，传统水壶架常出现颠簸路段水壶脱出、安装位与车架走线干涉、低温环境下塑料支架脆断裂纹的问题，这款侧装式水壶固定支架的设计，从装配逻辑视角出发，完全围绕车架管材的适配性、水壶取放的人机效率、长期使用的连接可靠性做细节打磨。支架的弧形抱箍段没有采用通用正圆截面，而是根据自行车下管常见的椭圆管型做了1.2度的微弧修型，抱箍内侧预留0.3mm的橡胶垫嵌装槽，既避免金属支架直接接触车漆造成磨损，也能在颠簸时通过橡胶形变吸收径向振动，不会出现硬连接带来的支架共振异响。连接水壶承托圈的支臂做了偏心偏移设计，偏移量刚好避开车架上的变速线管走线槽，安装时不需要额外调整线管位置，两颗M5内六角螺丝就能完成固定，螺丝孔位做了沉头处理，安装后螺丝端面与支架表面齐平，不会突出剐蹭骑行裤腿。承托圈的开口角度设置为28度，既保证常规直径运动水壶能顺畅推入，又能在侧倾45度的工况下依靠圈体的弹性形变抱紧壶身，不会出现水壶滑出的情况，承托圈底部做了向上翻的1.5mm挡边，哪怕水壶没有完全推到位，挡边也能托住壶底，避免急刹时水壶向前滑落。支臂与抱箍、承托圈的连接位置没有采用直角过渡，而是做了R3的圆角过渡，减少应力集中点，长期承受水壶重量与路面颠簸载荷时，不会在连接处出现疲劳断裂。支架表面做了哑光喷塑处理，既不会像亮面处理那样在阳光下反光干扰骑行视线，喷塑层的耐磨特性也能应对日常骑行中泥水、汗液的腐蚀，不会出现掉漆生锈的问题。安装位的适配范围覆盖28mm到35mm直径的车架管材，不需要额外加装转换座，不管是公路车的细下管还是山地车的粗下管都能稳固安装，取放水壶时的施力方向刚好贴合骑行时手部的自然摆动角度，不需要刻意扭转手腕就能完成取放动作，哪怕是戴骑行手套操作也不会出现卡滞。
