锥齿轮无链轴传动代步自行车结构设计

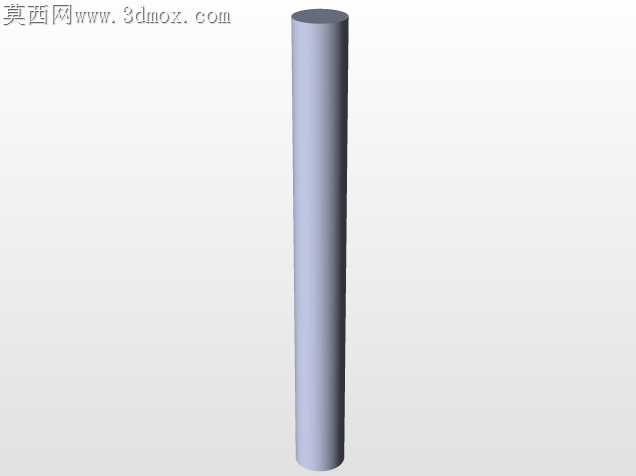

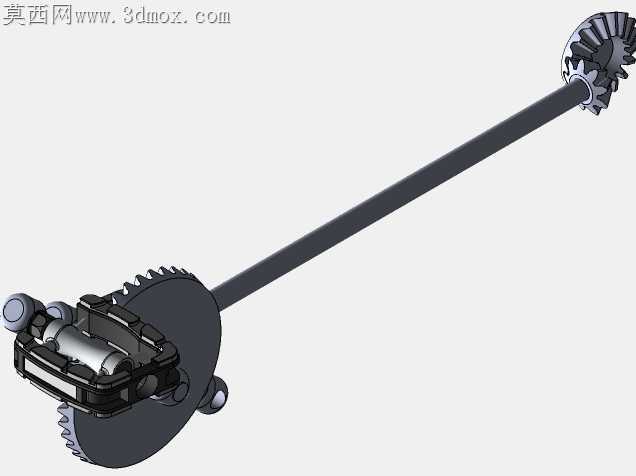

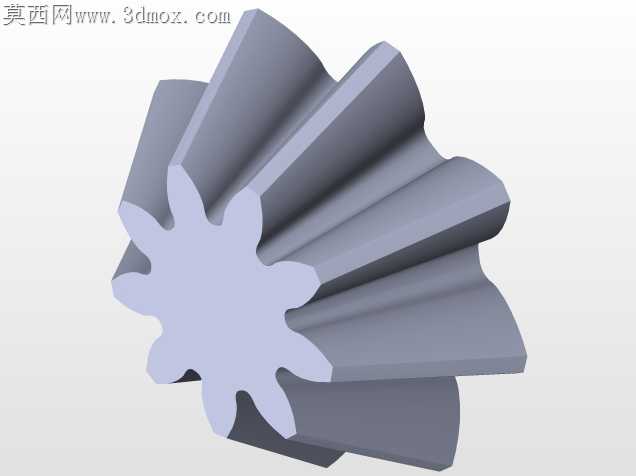

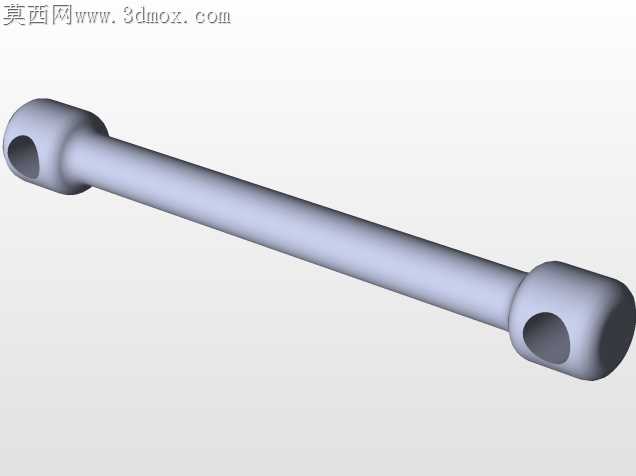

传统链条自行车长期存在链条脱落、油污沾染裤脚、传动损耗随链条拉长逐步升高的痛点，这套无链轴传动结构完全绕开了链条传动的固有缺陷，用锥齿轮啮合完成动力的直角转向传递。从加工适配视角看，长传动轴的同轴度公差是落地加工最核心的管控点，轴身两端的锥齿轮安装位如果同轴度偏差超过0.02mm，骑行过程中就会出现齿轮啮合卡顿、异响，甚至出现齿面偏磨导致的传动失效。加工时轴身不能采用整根圆钢直接车削成型，过长的轴件在车床上装夹时会因自身重力产生挠度变形，最终加工出的轴件会出现中段鼓形偏差，必须分段加工后采用过盈配合拼接，拼接处的同轴度需要用百分表反复打表校准，拼接完成后还要做整体调质处理，避免骑行时轴件受交变扭矩产生疲劳断裂。两端的锥齿轮齿面加工不能采用常规直齿铣削，直齿锥齿轮啮合时的重合度低，骑行踩踏的瞬间扭矩会直接冲击齿根，很容易出现断齿问题，必须采用螺旋锥齿轮的加工工艺，让齿面啮合时的接触面积更大，传动过程更平顺，齿根处还要做0.5mm的圆角过渡，消除应力集中点。踏板端的齿轮箱壳体要做分体式设计，不能做成整体封闭结构，不然内部齿轮、轴承装配时无法调整啮合间隙，壳体合模面要预留0.1mm的密封胶槽，避免雨天骑行时泥水渗入齿轮箱加速齿面磨损。后轮端的锥齿轮安装位要预留轴向调整垫片，装配时通过增减垫片厚度调整齿轮啮合的侧隙，侧隙控制在0.1-0.15mm之间最合适，间隙太小会导致齿轮转动卡滞，间隙太大则会出现踩踏虚位、传动异响。轴身外部要加装薄壁防护套管，套管和两端齿轮箱壳体采用卡箍连接，既可以避免骑行时泥水、灰尘附着在轴身表面，也能防止骑行者衣物卷入转动的传动轴。踏板曲柄和输入轴的连接采用花键配合，不能用普通的方榫连接，花键的接触面积更大，大力度踩踏时不会出现曲柄松动打滑的问题。齿轮箱内部的轴承选用带密封盖的深沟球轴承，出厂时预填低温润滑脂，能适应-10℃到40℃的户外骑行环境，不需要频繁拆解保养加注润滑油。这套结构加工时还要注意锥齿轮的配对研磨，成对加工的锥齿轮要做配对标记，装配时不能混装，不然会出现啮合噪音大、传动效率低的问题。相比传统链条传动，这套轴传动结构的传动效率能稳定保持在95%以上，不会因为使用时间变长出现传动效率衰减，也不需要定期调整链条张紧度、加注链条润滑油，日常使用的维护成本极低，特别适合城市通勤代步场景使用，哪怕是雨天骑行也不会出现链条甩油弄脏衣物的问题。
