手持动圈麦克风网罩网格结构设计

在音频拾音设备的结构设计环节，麦克风头部的金属网格网罩是兼顾声学性能与结构防护的核心部件，这类细密编织网格的结构设计，长期以来都是冲压成型领域的难点项。从实际应用场景来看，这类手持麦克风的网罩需要同时满足多重工程要求：首先是声学透波性能，网格的开孔率、丝径粗细、编织角度都会直接影响高频声波的入射损耗，若开孔率不足会导致高频响应衰减，拾音清晰度下降，若丝径过细则结构强度不足，日常使用中发生跌落、挤压时容易出现网面凹陷变形，直接损伤内部的拾音音头。其次是防护性能，网格需要阻挡日常使用中的灰尘、飞沫、异物进入音头腔体，同时还要兼顾手持使用时的防滑触感，网面的边缘卷边结构需要和麦克风主体的塑料壳体实现过盈配合，装配后不能出现松动、异响，在-10℃到50℃的常规使用温度区间内，不同材料的热胀冷缩量需要匹配，避免低温下网罩脱落、高温下配合过紧导致壳体开裂。

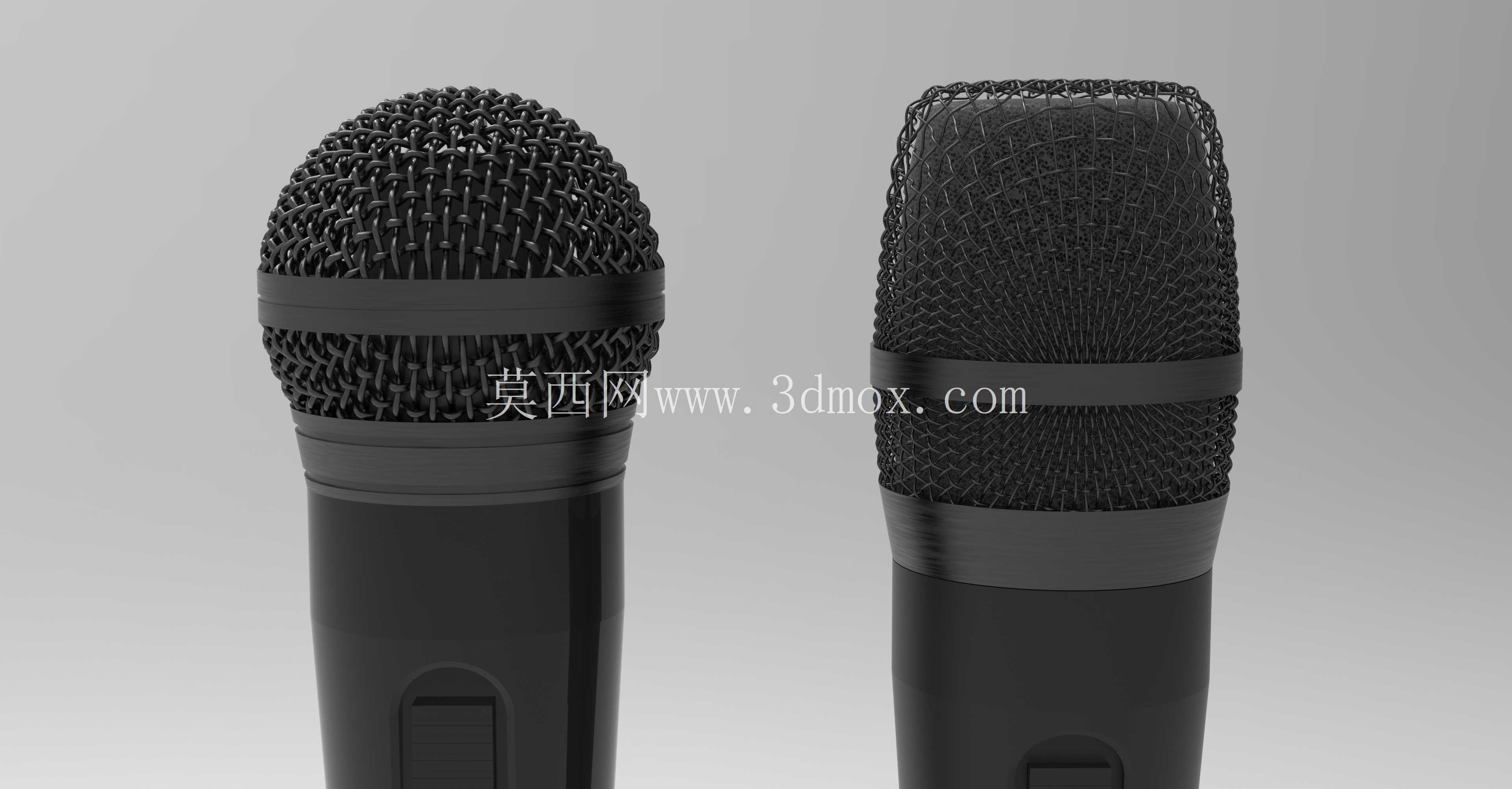

从设计思路层面拆解这类网格结构，首先要确定网罩的整体外形轮廓，常规手持动圈麦克风的网罩分为球形网面与柱形网面两种形态，球形网面多用于演唱类手持麦，拾音角度更广，柱形网面多用于会议类、采访类麦克风，指向性拾音的抗干扰能力更强。本次设计的两款网罩分别对应两种主流形态，网面的编织结构采用交错式金属丝编织工艺，单根金属丝的直径控制在0.3mm到0.5mm区间，编织后的网孔为正菱形，单孔对角线长度控制在1.2mm到1.8mm之间，这个尺寸区间既可以保证92%以上的开孔率，满足声学透声要求，又可以阻挡直径2mm以上的异物进入腔体，同时编织后的网面在径向可以承受15N的挤压力不发生永久变形，满足日常使用的抗跌落、抗挤压要求。

在冲压成型的工艺设计上，这类细密网格的拉伸成型是核心难点，由于网面是编织结构而非整板冲孔，拉伸过程中金属丝的滑移量很难控制，容易出现局部网孔变形、丝材错位的问题，设计时需要在网罩的下沿预留1.5mm的压边余量，拉伸模具的型腔表面需要做镜面抛光处理，减少拉伸过程中对网面的刮擦，压边力需要根据网面的编织密度做分段调整，初始压边力控制在8kN，拉伸行程到1/3位置时提升到12kN，避免网面在拉伸过程中出现起皱、丝材断裂的问题。网罩的上下两端都设计有环形的固定箍，固定箍采用0.8mm厚的冷轧钢带冲压成型，和编织网面采用电阻点焊连接，焊点均匀分布在固定箍的圆周方向，单圈焊点数量为24个，每个焊点的焊接电流控制在3kA，焊接时间0.2s，既保证连接强度，又不会焊穿金属丝导致网面破损。

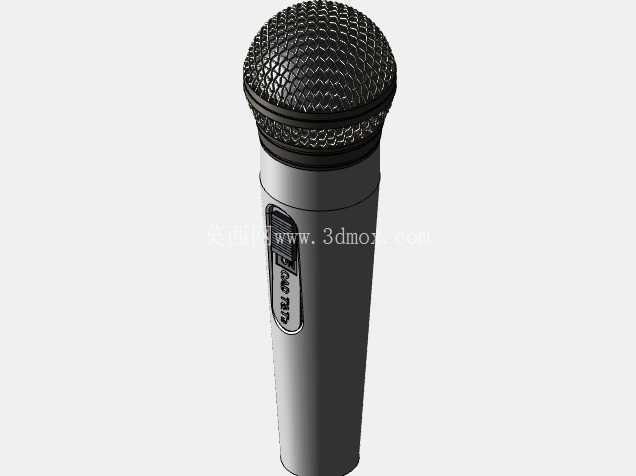

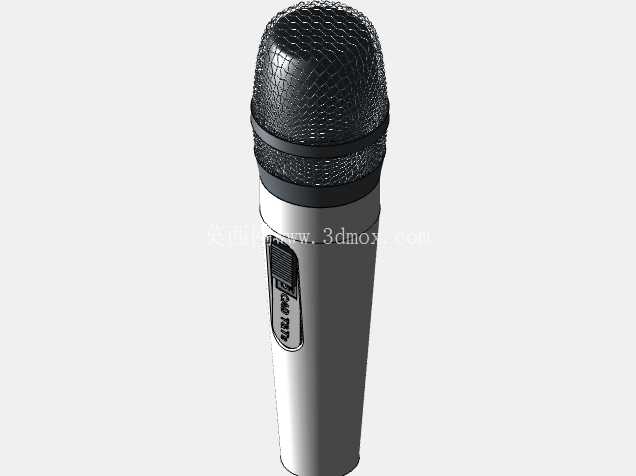

从安装边界尺寸来看，球形网罩的最大外径为52mm，整体高度为68mm，下沿配合段的直径为42mm，和麦克风主体壳体的配合过盈量控制在0.15mm到0.2mm之间，装配时在配合面涂覆少量硅橡胶粘合剂，固化后可以实现IP54级别的防尘防水能力，满足户外演出、直播等复杂场景的使用要求。柱形网罩的最大外径为48mm，整体高度为75mm，网面侧面做了微弧过渡，避免手持时出现硌手的问题，下沿的配合段设计有3个均匀分布的定位卡扣，和壳体上的卡槽配合后可以实现快速拆装，方便后期清理网罩内部的灰尘、更换内部的防风海绵。

在结构强度验证环节，这类网罩需要通过多项可靠性测试：1.2米高度自由跌落测试，六个面分别跌落到水泥地面后，网面不能出现超过1mm的凹陷变形，固定箍不能出现开焊、脱落；1000次手持摩擦测试后，网面的表面镀层不能出现脱落、露底；盐雾测试48小时后，网面不能出现锈蚀斑点。设计过程中需要对网格的丝径、编织密度、拉伸成型参数做多次迭代，最初的方案采用0.25mm的金属丝编织，虽然开孔率更高，但是跌落测试中出现了网面凹陷的问题，后续将丝径提升到0.4mm，同时调整编织角度，将网孔的菱形角度从60度调整为55度，在保证开孔率不下降的前提下，网面的径向抗挤压强度提升了37%，满足了可靠性要求。另外网罩内部需要搭配10ppi的聚氨酯防风海绵，海绵和网面之间预留0.5mm的间隙，避免海绵和网面直接接触产生摩擦杂音，海绵的厚度控制在8mm，既可以有效过滤呼吸气流产生的喷麦杂音，又不会对中高频声波产生过多的衰减，保证拾音的清晰度。

很多结构设计人员在做这类网格类零件时，容易直接采用整板冲孔的结构来替代编织网，虽然整板冲孔的冲压成型难度更低，但是整板冲孔的开孔率最多只能做到75%左右，高频声波的衰减量会超过3dB，拾音的通透度会明显下降，而且整板冲孔的网面在受到挤压时更容易出现应力集中，导致局部开裂，而编织网的金属丝之间可以产生微小的滑移，缓冲外部的冲击力，抗变形能力更强。另外编织网的表面可以做镀镍、镀铬、喷哑光黑等多种表面处理，适配不同外观风格的麦克风产品，满足消费电子类产品的外观设计需求。在三维建模过程中，这类细密编织网格不需要逐根绘制金属丝，那样会导致模型数据量过大，影响后续的装配、渲染效率，可以采用纹理映射加实体简化的方式，在保证外观视觉效果一致的前提下，将模型的文件大小控制在合理范围内，同时在工程图中标注清楚网面的丝径、网孔尺寸、编织角度、镀层要求等关键参数，给后续的模具开发、冲压生产提供准确的设计依据。
