三级伸缩液压缸结构运动仿真设计

在工程机械、环卫车辆、重型装卸设备的长行程执行场景中，单级液压缸往往受安装空间限制，无法同时满足短安装距与长工作行程的双重需求，三级伸缩液压缸正是为解决这一矛盾开发的液压执行元件。这类元件常见于自卸车货箱举升、高空作业平台臂架伸缩、起重机伸臂驱动、环卫压缩车推铲动作等场景，依靠多级套筒逐级伸出的结构特性，能在缩回时保持极小的轴向尺寸，伸出后获得数倍于安装长度的工作行程，完美适配安装空间局促但作业行程要求高的工况。

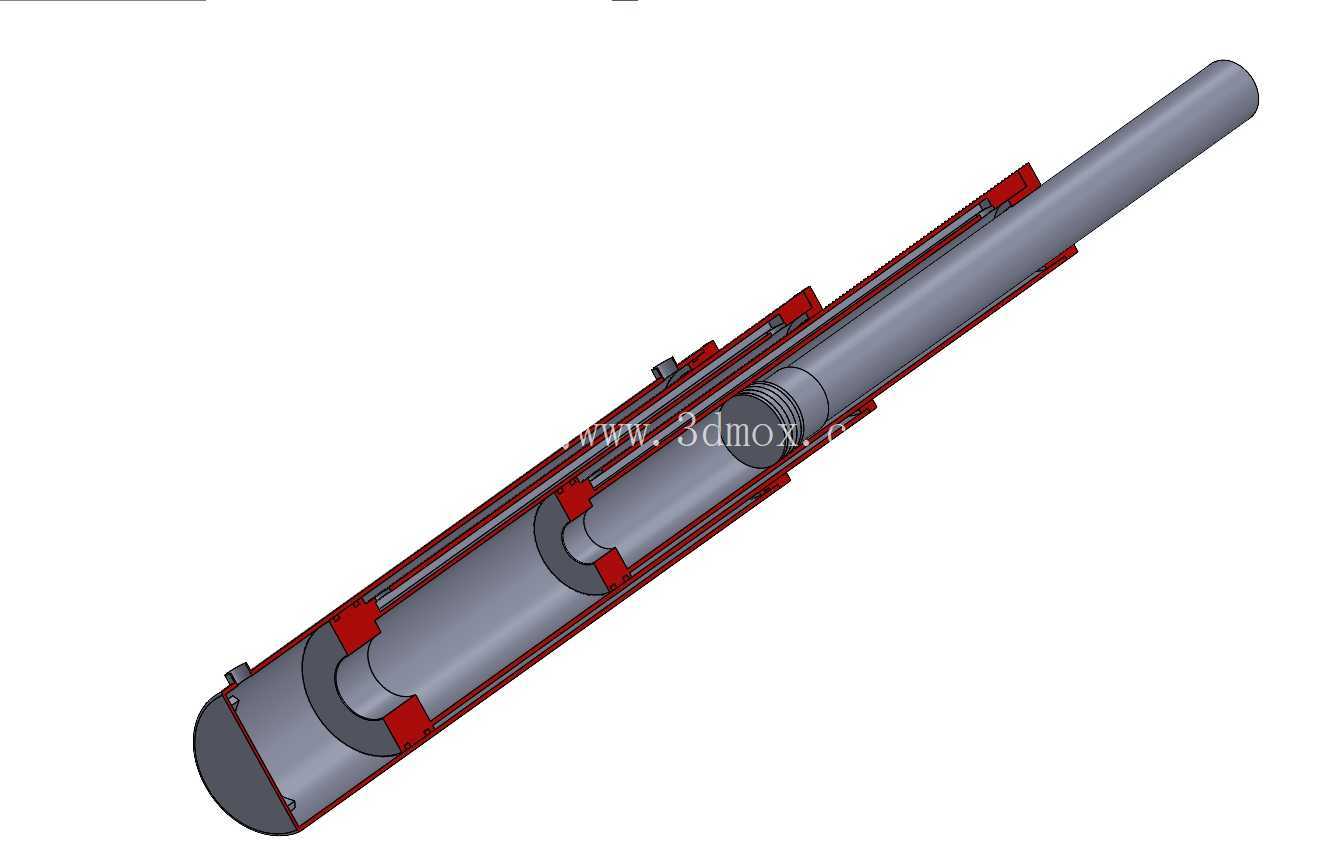

从结构设计逻辑来看，该三级缸采用嵌套式套筒布局，最外层为缸筒本体，内部依次嵌套二级、三级活塞杆，各级套筒之间配置导向环与密封件，既保证伸缩过程的同轴度，又隔绝液压油内泄与外部杂质侵入。各级活塞的有效作用面积逐级递减，进油时在恒定液压系统压力下，推力会随伸出级数增加逐步降低，伸出顺序遵循有效面积从大到小的原则，先推动直径最大的一级套筒伸出，到位后液压压力升高再推动二级套筒，最后推动三级活塞杆完成全行程伸出，缩回时则依靠负载重力或回程油压，按三级、二级、一级的顺序逐级收回，整个动作逻辑完全匹配重载设备先大推力起步、后小推力完成远端作业的负载特性。

设计过程中首先要明确安装边界，通常这类三级缸的端部采用铰接安装，缸底端与设备基座铰接，杆端与作业部件铰接，安装距需要匹配设备的最小收纳尺寸，避免缩回时与周边结构发生干涉。各级套筒的长度配比需要经过运动学校核，保证每一级伸出到位后，相邻套筒的搭接长度满足导向与密封的最小要求，防止出现侧向受力导致的卡滞、密封件偏磨问题。缸体外部的油路接口布置在缸筒侧壁靠近缸底的位置，内部通过缸筒壁的通油孔为各级无杆腔供油，避免外接软管随伸缩动作拉扯损坏，同时在各级行程终点设置缓冲结构，减少套筒伸出到位时的刚性撞击，降低结构疲劳损伤风险。

从运动学验证角度，建模时需要对各级配合面添加正确的移动副约束，模拟密封件带来的阻尼特性，同时匹配液压系统的流量参数，验证不同伸出阶段的速度变化是否符合作业需求，比如举升作业初始阶段需要低速平稳起步，避免负载冲击，伸出后期可以适当提升速度提升作业效率。还要校核全伸状态下的整体挠度，当三级活塞杆完全伸出时，整体长径比偏大，需要验证侧向负载下的变形量是否在导向环允许的范围内，避免出现别缸问题。另外各级密封沟槽的尺寸公差、导向环的配合间隙都需要严格按照液压元件设计标准取值，间隙过大会导致内泄增大、容积效率降低，间隙过小则会增大伸缩阻力，甚至在油温变化时出现热胀卡滞。

实际应用中这类三级缸的工况往往伴随户外粉尘、雨水、重载冲击，所以外露的活塞杆表面需要做硬化处理，提升耐磨与抗腐蚀性能，最外层的防尘圈要选用耐老化、抗刮蹭的材质，防止作业过程中泥沙被带入缸筒内部划伤密封面。在做结构运动仿真时，还要模拟偏载工况下的受力分布，验证各级铰接点的载荷是否在材料许用应力范围内，避免长期交变载荷下出现铰接点断裂、套筒变形等失效问题。不同于单级液压缸的简单直线运动，三级伸缩缸的运动过程存在多级动作的顺序切换，建模时需要准确还原各级的限位位置，避免出现运动干涉，比如某一级套筒未完全伸出时下一级提前动作，会导致内部结构碰撞损坏。
