便携式防爆燃油储备便携油桶结构设计

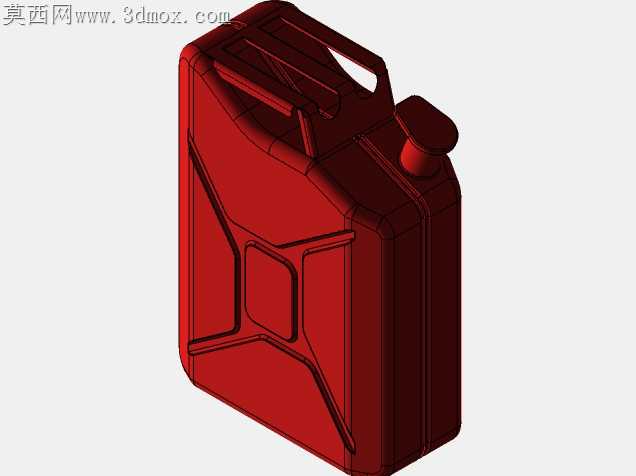

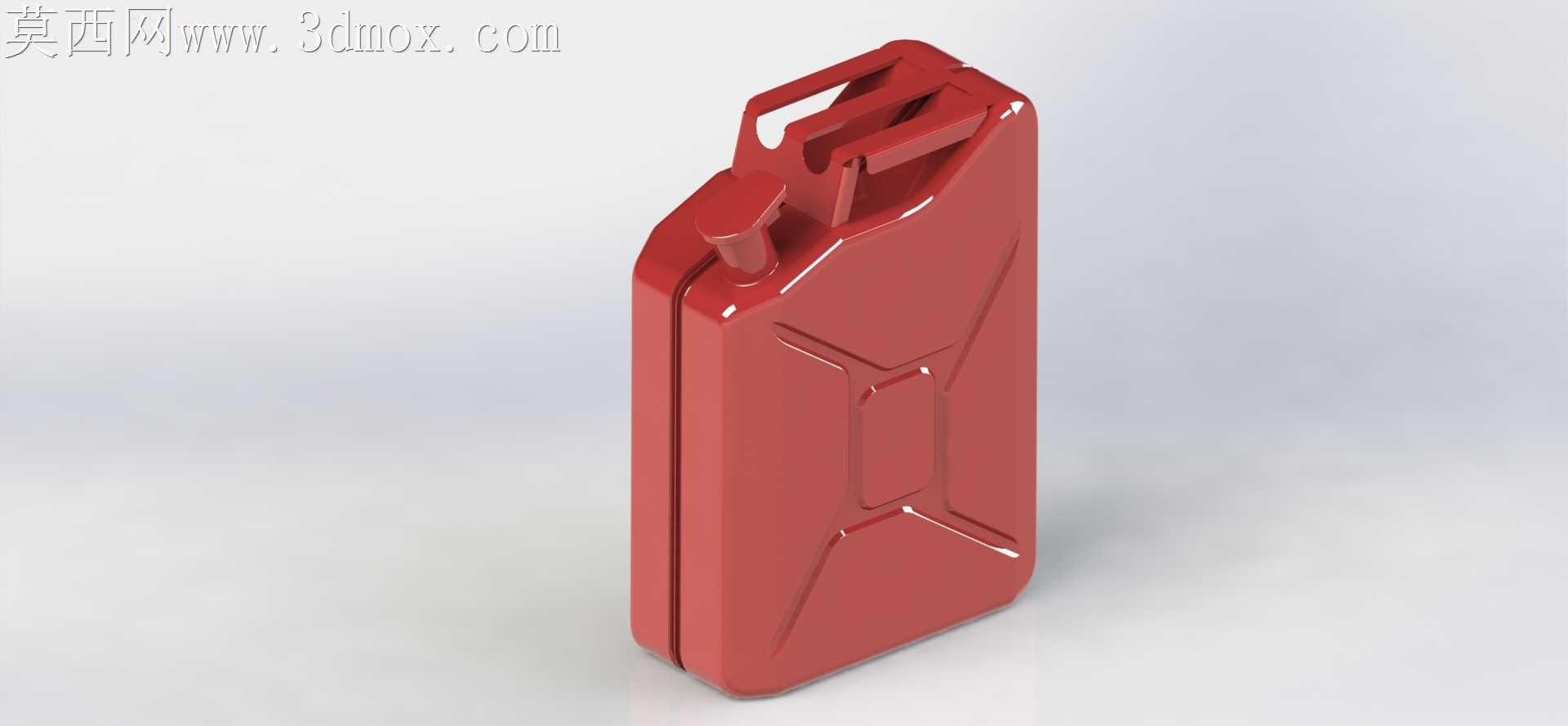

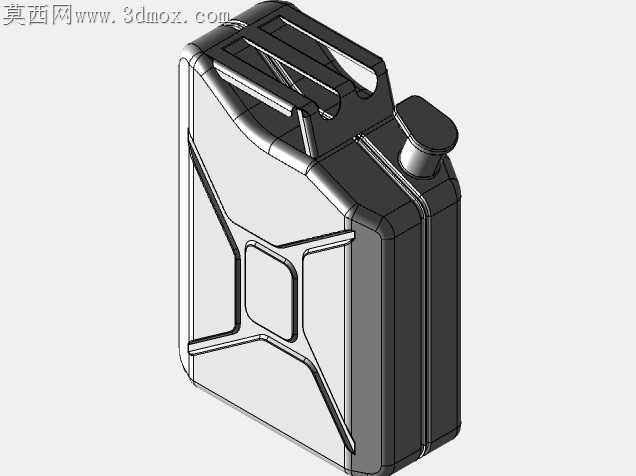

冲压成型的薄壳储油容器最容易在边角应力集中位置出现冲压开裂、长期使用疲劳渗漏的问题，这款便携油桶的壳体曲面排布完全围绕冲压工艺的材料流动特性做了适配。桶身正面的内凹加强筋没有做生硬的直角转折，所有筋条边缘都留了1.2mm的过渡圆角，避免冲压时板材在转角处因拉伸率超过20%出现颈缩开裂，同时筋条的深度控制在8mm以内，匹配常规1mm冷轧钢板的一次冲压成型极限，不需要二次整形就能保证型面精度。桶口的注油嘴位置做了局部加厚的翻边结构，翻边高度刚好匹配密封胶圈的压缩量，拧上桶盖时胶圈的压缩率稳定在25%，既不会因为压缩量过大加速胶圈老化开裂，也不会因为压缩不足出现燃油渗漏，哪怕是在颠簸的越野工况下，桶内压力波动时密封面也能保持均匀的贴合压力。顶部的一体式提手没有采用额外焊接的附件结构，直接在桶身上盖的冲压工序中一体冲出，提手内侧的握持边缘做了卷边处理，卷边半径3mm，握持时不会割手，同时提手的镂空位置做了斜向的加强翻边，满油状态下单手提携时，提手根部的应力能顺着翻边分散到整个上盖平面，不会出现局部应力过大导致的上盖变形。桶身侧面的焊缝位置做了内凹的避让槽，焊接时焊枪能顺着槽位稳定走枪，焊后打磨焊缝时也不会破坏桶身的外观曲面，焊缝位置的板材搭接量控制在1.5倍板厚，焊接变形量能控制在0.3mm以内，焊后不需要大量校形就能保证桶身的平面度。底部的支撑脚做了微向外撇的角度，放置在不平整的地面时，三个支撑点能自适应地面坡度，不会轻易倾倒，支撑脚的边缘同样做了圆角处理，避免搬运时剐蹭其他物品的漆面。桶身的红色漆面做了哑光橘皮纹理调整，不会像高光漆面那样容易留下划痕和指纹，户外使用时哪怕沾了少量泥土，擦拭后也不会留下明显的污渍痕迹，漆面的附着力也针对燃油接触场景做了适配，少量燃油溅到桶身表面不会出现漆面脱落、发黏的问题。
