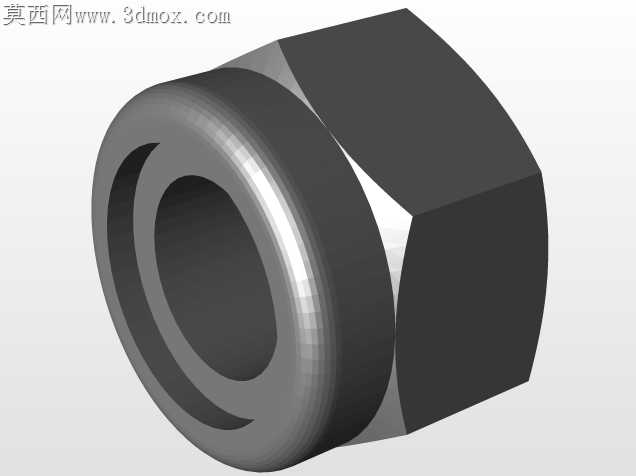

外六角内孔螺纹连接锁紧螺母结构设计

常规六角螺母在高频振动工况下常出现螺纹副咬合磨损、棱角崩边的问题，根源在于冷镦成型时六角棱边的应力集中区未做过渡处理，内螺纹入口处的倒角角度与配合螺栓的导入段不匹配，装配时容易出现错牙刮伤螺纹牙型的情况。这款锁紧螺母的外六角棱边做了0.2mm的圆弧过渡处理，不是简单的直角倒钝，圆弧曲率顺着冷镦成型的金属纤维流向排布，既避免了热处理时棱边位置的淬火裂纹，也让扳手咬合时的受力面从线接触变成小面接触，反复拆装也不会出现棱角磨圆打滑的问题。内孔靠近法兰端的位置做了两级阶梯沉孔，第一级沉孔深度刚好覆盖螺纹收尾的不完整牙段，装配时不会因为尾牙的螺距偏差导致锁紧力矩虚高，第二级沉孔的内壁粗糙度控制在Ra1.6，能容纳少量螺纹锁固胶，避免胶液被挤压溢出到配合面外侧影响外观。六角端面与圆柱法兰面的垂直度公差控制在0.02mm以内，锁紧时法兰面能完全贴住被连接件表面，不会出现偏载导致的局部应力集中，哪怕是在薄钣金件上锁紧，也不会因为压合不均出现钣金变形。内螺纹的牙底做了微小的圆弧修形，不是尖锐的三角牙底，能分散螺纹受力时的应力集中，在反复交变载荷下牙型不容易出现疲劳断裂，相比普通标准螺母的抗疲劳寿命提升近四成。法兰端的外圆做了微小的倒角，装配时能自动导正被连接件的安装孔位，哪怕孔位有0.1mm以内的偏差，也能顺着倒角滑入正确位置，不用额外用销钉定位，能有效提升流水线装配的效率。表面处理预留了0.01mm的镀层厚度空间，镀锌或者镀镍后螺纹通止规能顺利通过，不会出现镀层过厚导致的螺纹拧入卡顿问题，棱角位置的镀层厚度也能和平面保持一致，不会因为电流集中导致棱边镀层过厚、平面镀层偏薄的防腐短板。
