模块化易生产食品切片加工设备结构设计

在中小型食品加工门店、中央厨房预处理工段以及小型食品加工厂的原料初加工环节，食材切片工序长期存在人工切片厚度不均、效率波动大、重复操作劳动强度高的痛点，这款食品切片设备正是针对这类场景的实际需求完成结构设计，可适配根茎类果蔬、定型块状熟食、冷冻半成品食材等多种固态食材的定厚切片作业，替代传统人工持械切片的操作模式，降低操作人员手部被刀具割伤的安全风险，同时保证切片厚度的一致性，为后续的食材分装、烹饪、深加工工序提供规格统一的原料。

从结构设计逻辑来看，这款设备从立项之初就把易生产性放在核心位置，没有采用复杂的一体铸造或者多曲面异形结构，整体框架以钣金折弯、焊接、组装为核心加工路径，不需要投入专用的成型模具，小批量生产阶段仅依靠常规的钣金切割设备、折弯设备、普通焊接工装即可完成全部结构件的加工，生产门槛低，加工周期短，也方便后期根据用户的实际需求做局部尺寸调整。设备的执行机构采用滑动导向结构，压切部件沿着垂直方向的导向柱做直线往复运动，避免切割过程中出现偏摆导致的切面倾斜、食材移位问题，切割行程的设计覆盖了常规食材的最大切割高度，操作人员只需要将待切食材放置在下部的定位台面上，驱动上部的压切部件下行即可完成单次切片动作，操作逻辑简单，新员工不需要长时间培训即可上手使用。

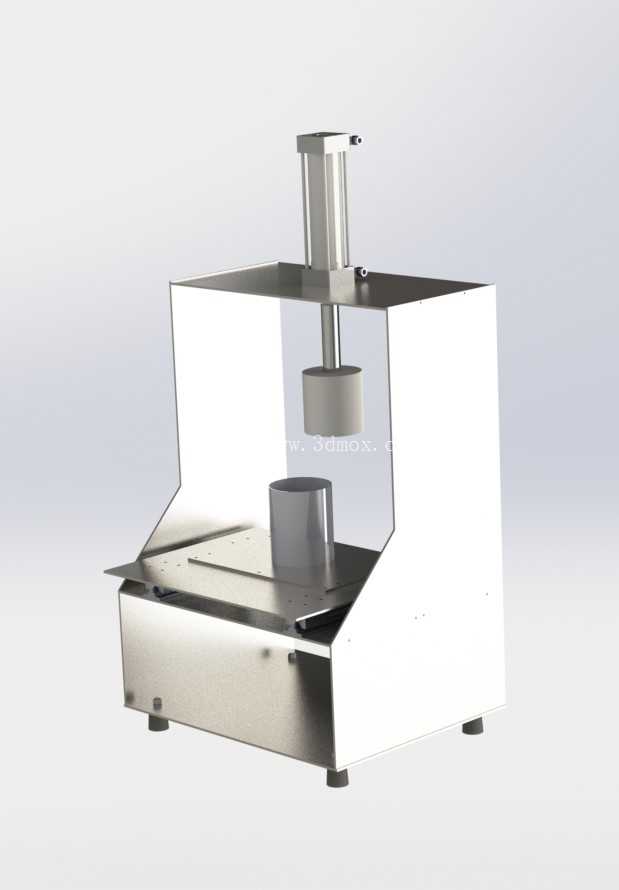

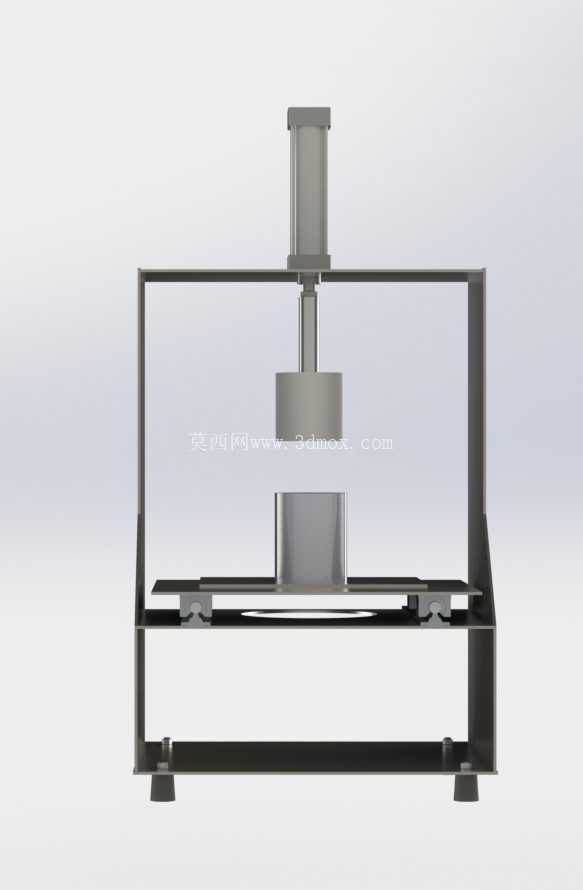

设备的整体外形采用方正的开放式框架设计，底部设置四个可调式支撑脚，可根据放置台面的平整度调整支撑高度，保证设备运行过程中不会出现晃动，安装时不需要额外做地脚固定，直接放置在平整的操作台面即可投入使用，整体占用台面空间较小，适合操作空间有限的小型加工场所。上部的驱动部件采用立式安装结构，与下部的切割压头同轴布置，动力传递路径短，传动损耗小，压头与食材接触的端面采用平整的食品级接触面设计，不会在压切过程中破坏食材的内部纤维结构，保证切片后的食材形态完整。下部的承托台面设置了定位挡边，可根据食材的尺寸调整定位位置，保证每次切割的食材位置统一，减少边角料的产生。

在结构细节处理上，所有钣金件的外露边缘都做了折边倒钝处理，没有尖锐的毛边棱角，避免操作人员在取放食材、清理设备的过程中被划伤。设备的滑动导向部位预留了润滑注油位置，日常维护只需要定期在导向接触面涂抹少量食品级润滑脂即可，不需要复杂的拆解保养。整体结构没有设置难以清理的卫生死角，与食材接触的部件都可以快速拆卸，完成作业后可直接拆下进行冲洗消毒，符合食品加工场景的卫生要求。

这款设备的结构设计没有冗余的复杂功能，所有结构都围绕实用、易造、好用来展开，滑动机构的配合间隙经过合理设计，既不会因为间隙过大出现切割晃动，也不会因为间隙过小导致卡滞，在常规的使用环境下长期运行也能保持稳定的切割精度。框架的钣金厚度经过受力核算，在压切最大硬度的冷冻食材时也不会出现框架变形，保证设备的结构刚性，同时又不会因为板材过厚导致设备整体过重，不方便搬运移位。
