实验室用箱式陶瓷烧结加热炉结构

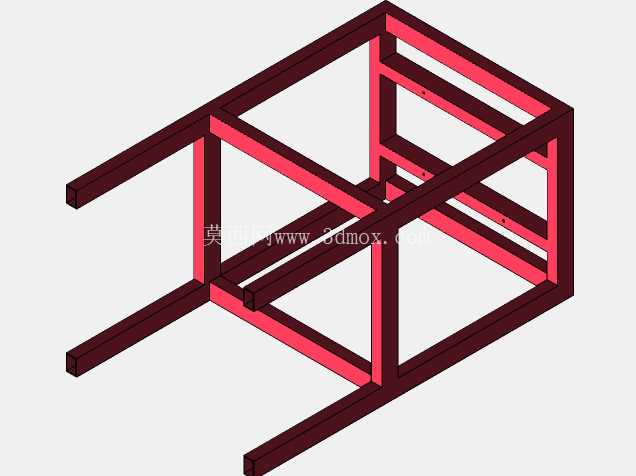

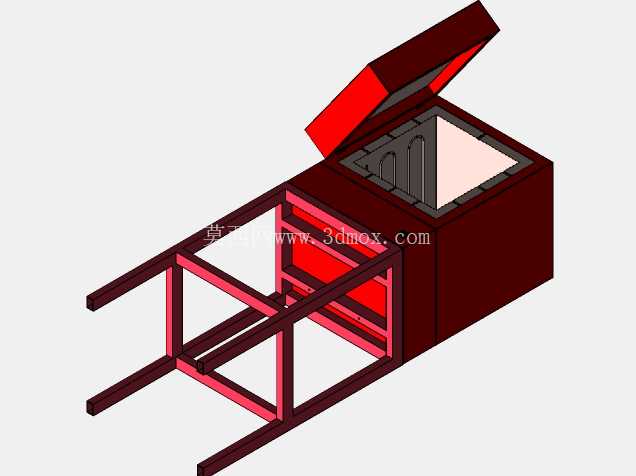

　　这款陶瓷加热炉主要面向高校机械、材料类实验室的小批量试样热处理、陶瓷坯体烧结场景设计，可满足小尺寸陶瓷试件、金属试样的低温到中温加热工序需求，适配实验室小批量、多批次的实验加工节奏，无需配套大型工业炉的复杂管线与安装条件，适合放置在实验台架旁完成常规加热作业。设备整体采用框架承托加炉体集成的结构形式，底部采用型钢焊接的承托框架作为整机支撑，框架采用矩形型钢拼接而成，横向伸出的两段型钢可作为安装固定位，既可以直接放置在平整的实验台面上，也可通过预留的安装孔位配合螺栓固定在专用支架上，避免加热过程中设备移位产生安全隐患。

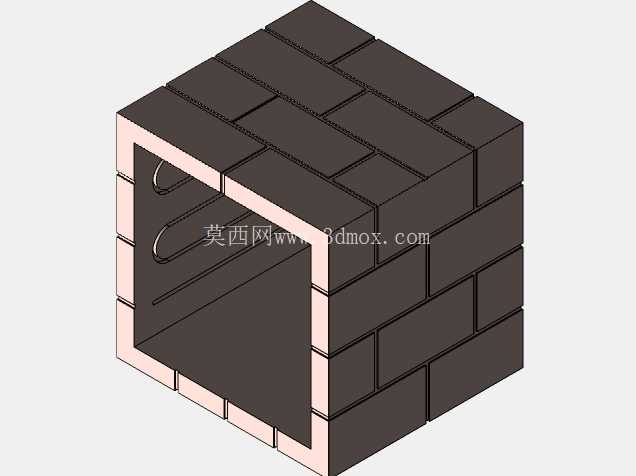

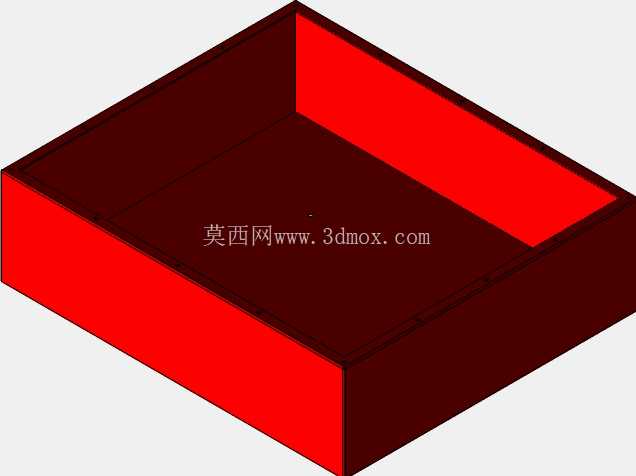

　　炉体部分采用箱式封闭结构，上开式翻盖炉门设计，炉门内侧贴合耐火保温层，关闭后可与炉腔上口形成密封配合，减少炉内热量向外散失，提升加热过程的热效率；炉腔内部预留了加热元件安装位与试样放置空间，可根据实验需求放置不同规格的承烧板，适配不同尺寸的试件摆放。设计过程中优先考虑了实验室场景的操作便捷性，炉门开启角度可满足常规试样取放的操作空间，无需额外配套吊装工具即可完成试件装卸；底部框架的高度设置充分考虑了操作人员站立操作的舒适度，炉腔上口距离支撑面的高度符合人体工程学操作范围，减少长时间操作的疲劳感。

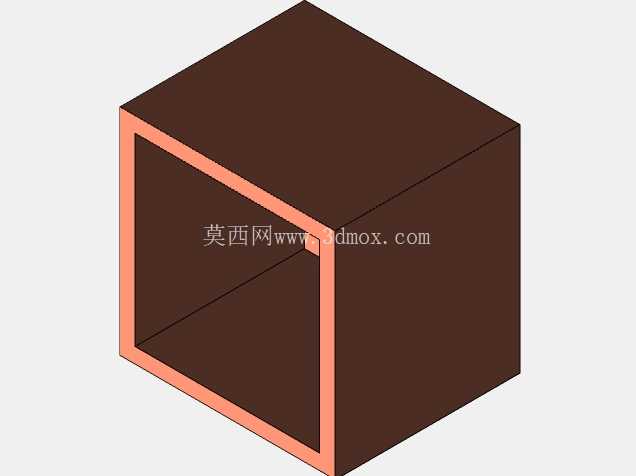

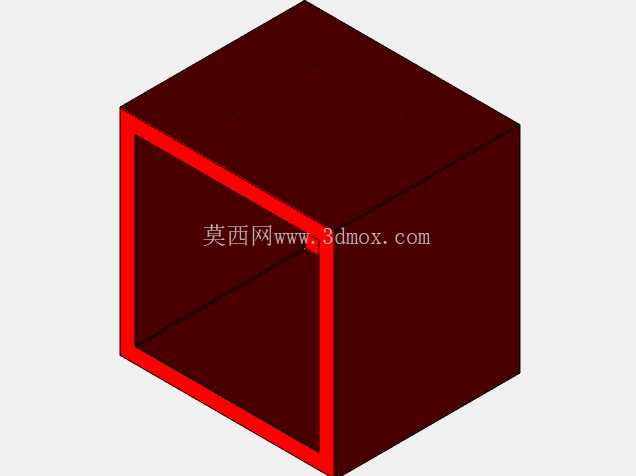

　　炉体外壳与内部保温层之间预留了足够的隔热间隙，避免设备运行时外壳温度过高造成烫伤风险，框架与炉体的连接位置采用隔热垫片分隔，减少热量向支撑框架的传导，降低框架受热变形的概率。从安装边界来看，设备整体占地尺寸适配常规实验室台面的纵深与宽度，伸出的支撑腿长度可根据实际安装场景做小幅调整，无需对现有实验场地做大规模改造即可完成部署；炉体后侧预留了加热元件接线与温控元件的安装空间，可配套常规实验室温控仪表完成温度控制，接线位置远离操作侧，避免操作人员取放试件时触碰线路产生安全问题。

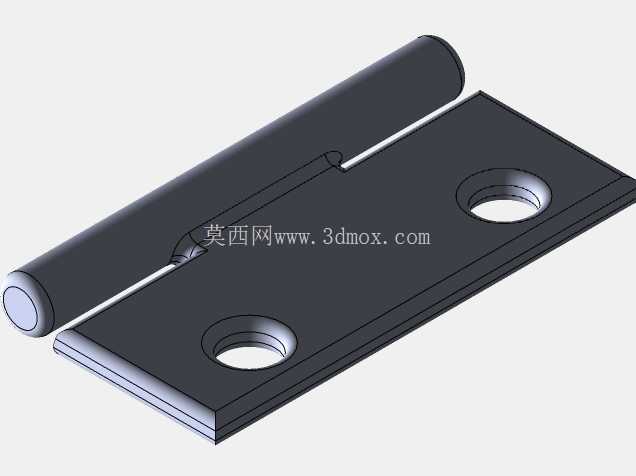

　　结构设计上充分考虑了加工制作的便捷性，底部框架的型钢构件均采用常规切割、焊接工艺即可完成加工，无需特殊定制的异形构件，炉体外壳采用常规钣金折弯工艺即可成型，保温层可选用标准规格的耐火纤维材料裁切填充，整体加工难度低，适合实验室自行制作或小批量加工生产。炉门的铰接位置设置在炉体后侧，开启后炉门自然向后倾斜停靠，不会占用炉体前侧的操作空间，配合侧面的把手可单手完成炉门的开启与闭合操作，操作力度适配常规实验室人员的操作力度范围，无需过大的操作力即可完成炉门锁紧与开启。炉腔内部的空间尺寸可满足直径或边长在200mm以内的试件加热需求，足够覆盖常规教学实验、小配方验证的试样尺寸要求，避免大尺寸炉体带来的能耗浪费与空间占用问题。框架结构的横向与纵向支撑筋做了合理排布，既保证了整体支撑强度，避免炉体放置后出现框架变形，也尽可能减少了钢材用量，控制设备整体重量，方便实验室内部的位置调整与搬运。
