实验室垂直送风层流气流净化工作台

在半导体封装、微生物检测、精密光学元件组装这类对环境悬浮粒子浓度有严苛要求的作业场景中，层流气流设备是构建局部百级洁净空间的核心硬件，区别于整个洁净室的全空间净化方案，这类局部净化设备能以更低的能耗、更灵活的部署方式，在普通车间或实验室内快速搭建符合作业要求的无尘操作区，适配小批量精密作业、样本处理等场景的使用需求。

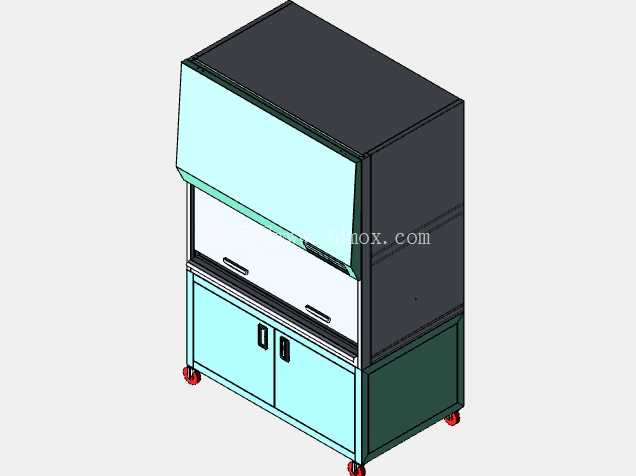

从结构设计逻辑来看，这套设备采用上下分段式的柜体布局，上部为送风过滤单元，内置初效、高效两级过滤组件与低噪音离心风机，风机运行时将设备顶部的环境空气吸入，经过初效滤网拦截大粒径浮尘、纤维杂质后，压入静压舱均压，再通过HEPA高效过滤器过滤后，以0.3-0.5m/s的垂直层流风速均匀送入操作区，气流沿操作面垂直向下流动，不会产生横向紊流，能将作业过程中产生的气溶胶、微尘颗粒快速带离操作区，避免在工作区域内滞留堆积，保证操作区始终维持高洁净度状态。操作区正面设置可上下推拉的透明视窗，视窗采用透明硬质板材制作，既可以阻挡外部气流干扰层流状态，也能方便操作人员观察内部作业情况，视窗下方预留操作开口，开口高度适配人员坐姿操作的手臂活动范围，避免开口过大破坏层流风幕的完整性。

中部操作台面采用平整无缝的不锈钢板材制作，台面边缘做圆弧过渡处理，无清洁死角，耐常规实验试剂腐蚀，也方便日常擦拭消毒，台面前端设置集液槽，可承接作业过程中洒落的少量液体，避免液体渗入柜体内部损坏电气组件。下部柜体为储物支撑单元，设置双开门储物舱，可存放作业常用的工具、耗材，柜体底部安装四个带刹车的万向脚轮，方便设备在实验室内移位调整位置，脚轮锁定后可保证设备运行时的稳定性，不会因人员触碰产生位移。

设计过程中需要重点考量几个核心边界：首先是操作区的净空尺寸，要满足常规实验操作、小型零件组装的空间需求，宽度方向预留足够的操作面，深度方向避免过深导致人员操作时手臂过度伸展，高度方向适配标准实验台的坐姿操作高度，配合视窗的可调范围，兼顾不同身高操作人员的使用舒适度。其次是气流组织的合理性，送风面的出风均匀度偏差需要控制在15%以内，避免局部风速过低导致洁净度不达标，或风速过高造成操作面上的轻质样品、零件被吹移位；排风路径设计在操作区前端下方，配合垂直向下的气流形成完整的风幕循环，不会让未经过滤的空气从操作开口倒灌入洁净区。

电气控制部分集成在设备上部侧方，设置风机调速、照明开关、压差检测接口，其中压差检测用于实时监测高效过滤器的阻力变化，当过滤器积尘过多阻力超过设定阈值时，会提示更换滤芯，避免因过滤效率下降影响洁净度效果。设备整体的外形尺寸控制在常规实验室通道可通行的范围内，宽度不超过1.2米，深度不超过0.8米，高度不超过2米，既可以单独放置使用，也可以并排布置在实验室内组成连续的洁净作业线，不需要对现有实验室的地面、墙面做特殊改造，接电即可投入使用，部署灵活性远高于固定式洁净棚。

在细节结构处理上，柜体的拼接处全部做密封打胶处理，避免未经过滤的空气从缝隙渗漏进入操作区，视窗与柜体的配合处设置软质密封条，在视窗完全关闭时可实现操作区的全封闭，方便进行内部紫外消毒作业；操作区顶部内置嵌入式LED照明灯具，照明光线均匀覆盖整个操作台面，照度满足精密作业的视觉需求，且灯具采用密封式设计，不会积尘也不会因为长期受气流吹拂产生微粒脱落。下部储物舱的门板设置磁吸密封，避免储物舱内的灰尘被风机负压吸入送风回路，影响过滤组件的使用寿命。
