数控木材加工设备吸尘连接风道结构

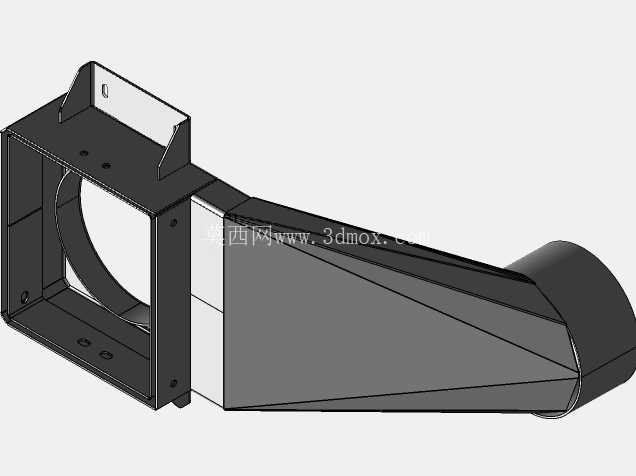

这套结构是数控木材加工设备配套的吸尘连接组件，主要承担设备加工区域与除尘主机之间的气流通路功能，在实木开料、板材铣削、家具雕刻等木工加工场景中，能够将刀具切削产生的木屑、木粉、碎料颗粒通过定向气流引导至集尘装置，避免加工区域粉尘堆积影响刀具散热、工件定位精度，同时降低车间内浮尘浓度，改善作业环境。从结构设计来看，整体采用变径风道构型，一端为方形法兰安装面，通过四个角位的预留安装孔与设备加工仓的侧壁密封固定，法兰面边缘设置的折边结构能够提升安装面的结构刚度，避免长期受气流振动出现连接缝隙漏风的问题；方形端内部预留的圆形开口为气流入口，正对加工刀具的作业区域，能够最大范围覆盖切屑飞溅的扩散路径，减少粉尘逃逸。风道主体采用渐变式锥面过渡设计，从方形入口逐步收窄至圆形出口端，这种构型能够在保证气流流速稳定的前提下，降低风道内部的风阻，避免木屑在风道弯折、截面突变位置出现沉积堵塞，锥面的斜度经过反复校核，能够适配常规工业除尘系统的风压参数，保证入口位置的吸尘风速达到木工除尘要求的20-23m/s区间，避免比重较大的碎木片在风道内沉降。出口端的圆形接口为标准快接结构，能够直接匹配常规工业吸尘软管的卡箍连接尺寸，无需额外加工转接头，安装时可直接对接软管接入中央除尘系统或者单机集尘器。安装边界方面，方形法兰的安装孔位间距适配市面上多数中型数控雕刻机、木工开料机的仓体侧壁预留孔位，整体结构的外伸长度经过控制，不会超出设备侧面的安全防护范围，不会与设备的移动龙门、拖链管线产生运动干涉；风道壳体采用薄钢板冲压折弯成型，各拼接边采用满焊密封处理，避免风压损失，壳体外部的加强折边能够提升整体结构的抗振性能，即使设备长期高频作业产生振动，也不会出现焊缝开裂、结构变形的问题。在实际使用中，这套结构的安装位置处于加工仓的侧下方，刚好对应刀具切削的下排尘路径，相比上置式吸尘结构，能够更好地捕捉重力下落的大颗粒木屑，减少大颗粒碎料反弹进入设备传动导轨的概率，降低设备导轨、丝杠的磨损速率。设计过程中针对风道内部的气流走向做了导向处理，入口位置的圆弧过渡能够避免直角位置产生涡流，减少风噪的同时提升吸尘效率，侧壁的安装支架采用一体化折弯结构，与风道主体焊接为整体，安装时只需锁紧法兰面的四颗固定螺栓即可完成装配，后期维护拆卸清理风道内部积尘时也无需拆解过多周边部件。考虑到木工加工场景中可能存在的潮湿木屑、带胶木屑粘附问题，风道内壁做了光滑处理，没有多余的凸起、螺丝头结构，减少木屑粘附的附着点，日常维护时用压缩空气从出口端反吹即可清理内部积尘，无需拆开风道。整体结构的重量控制在合理区间，不会对设备仓壁产生额外的负重压力，安装后不会影响设备原有仓门的开合、防护挡板的运动，能够直接作为现有木工数控设备的除尘改造配件使用，也可配套新设备的除尘系统同步安装。
