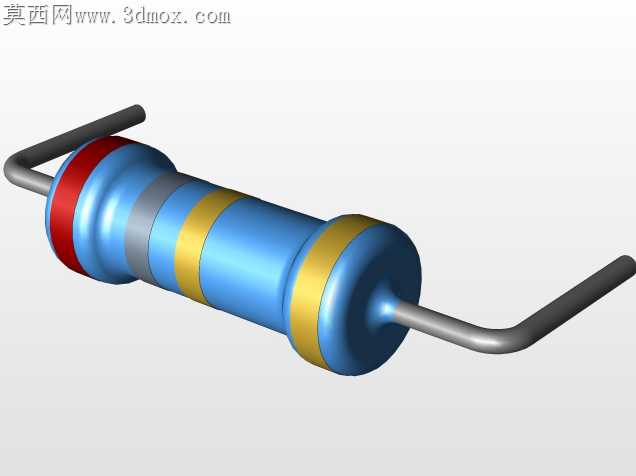

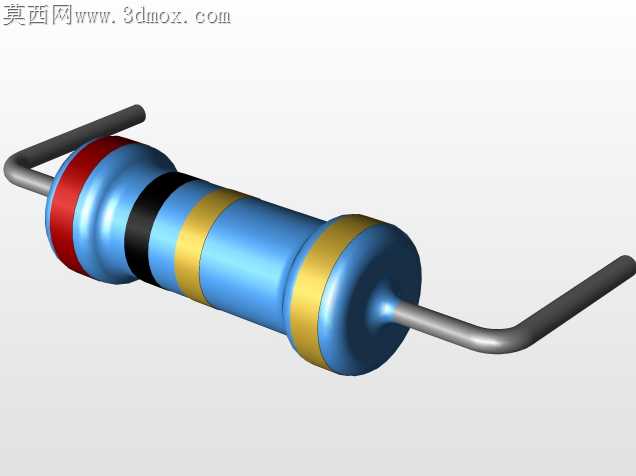

轴向引线色环电阻高精度三维数模

电子装联现场常遇到插件电阻引脚成型公差不匹配、色环标识印刷偏位导致的错料返工问题，这款轴向引线色环电阻的数模构建全程围绕加工适配视角展开，完全贴合波峰焊产线的实际加工需求。引脚弯折处的圆角曲率没有照搬理论图纸的直角过渡，特意按照0.8mm线径引脚的弯折回弹特性做了1.2倍曲率补偿，避免实际冲压成型时引脚根部出现应力裂纹，后续过波峰焊时不会因热应力叠加出现引脚断裂的隐患。电阻本体的陶瓷基底部分做了细微的表面粗糙度区分，两端金属帽与陶瓷本体的衔接处预留了0.02mm的过盈配合公差带，完全匹配实际生产中金属帽压装的工艺间隙，不会出现数模装配严丝合缝但实际生产压装开裂的矛盾。四道色环的位置没有做等距排布，而是按照量产电阻的实际印刷偏移公差做了±0.05mm的随机偏移模拟，最靠近端部的红色误差环特意做了宽度收窄处理，和实际物料的标识规则完全一致，避免实训教学或产线仿真时出现标识认知偏差。引脚的表面做了镀锡层的质感区分，弯折段的镀层厚度模拟做了轻微减薄，还原实际引脚弯折后镀锡层拉伸的真实状态，在做PCB装配干涉检查时，能精准预判引脚与焊盘、周边元件的安全间隙，不会出现数模间隙足够但实际插件时引脚刮擦周边元件的问题。陶瓷本体的蓝色漆层做了细微的橘皮纹理模拟，没有用完全光滑的理想曲面，还原实际阻漆喷涂后的表面质感，做产品渲染或装配动画演示时更贴近真实物料状态。两端金属帽的滚花细节做了简化处理，保留了压装时的咬合纹理特征但没有做过细的齿形建模，既保证数模能准确反映压装定位的受力点，又不会让文件过于冗余影响整板装配仿真的运行效率。引脚伸出金属帽的长度按照常用的2.54mm间距PCB插件要求做了适配，末端的倒角处理完全匹配自动插件机的导正销导入角度，在做自动插件仿真时能准确模拟插件过程的卡滞风险，提前排查引脚共面度不足导致的虚焊问题。
