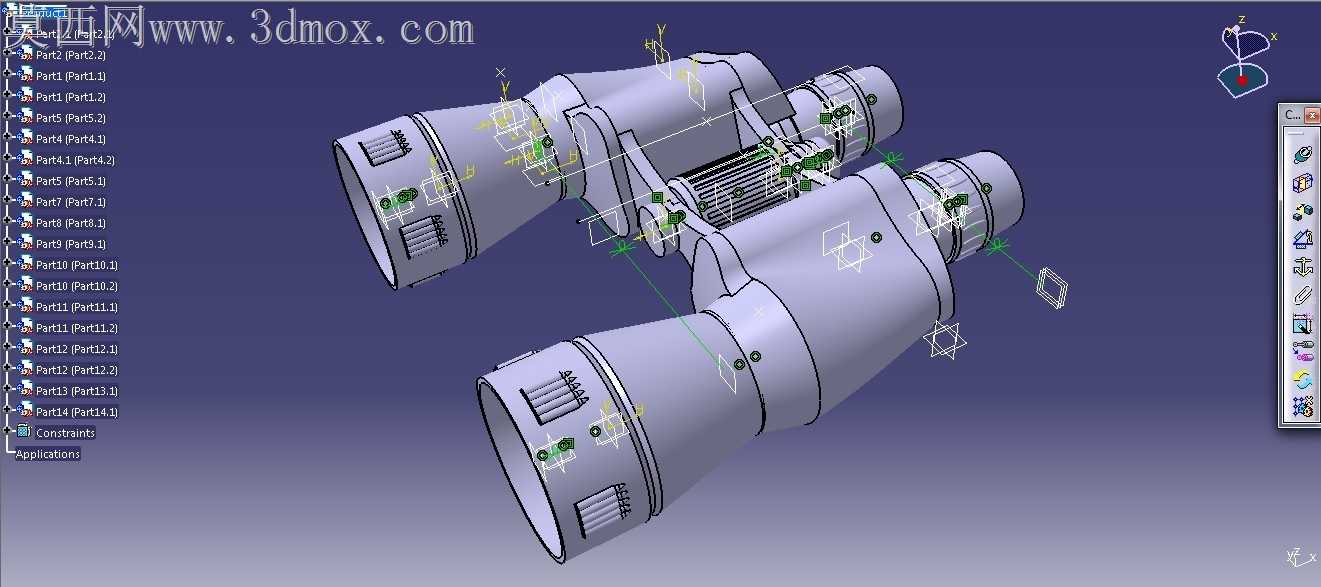

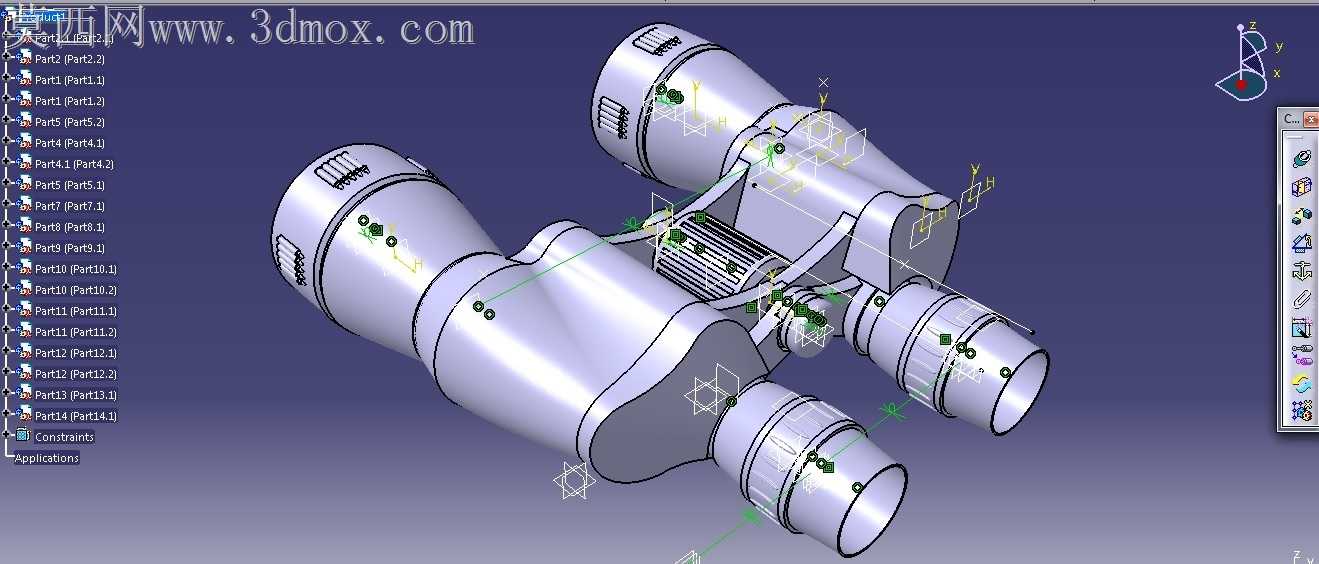

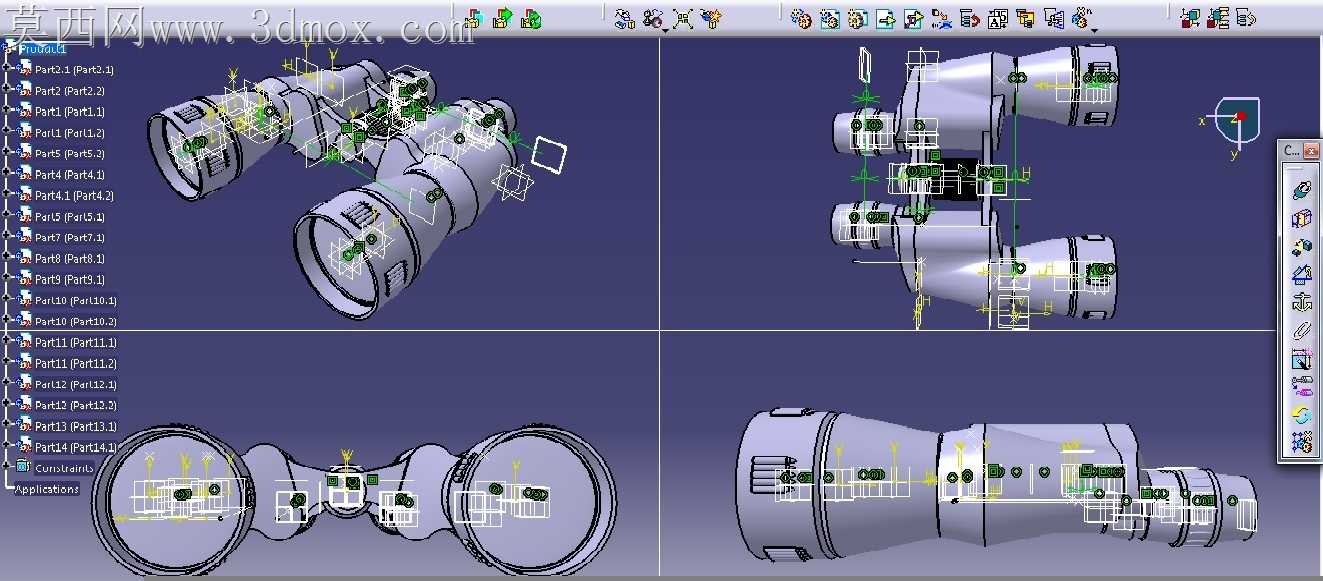

军规级双筒手持观测望远镜结构设计

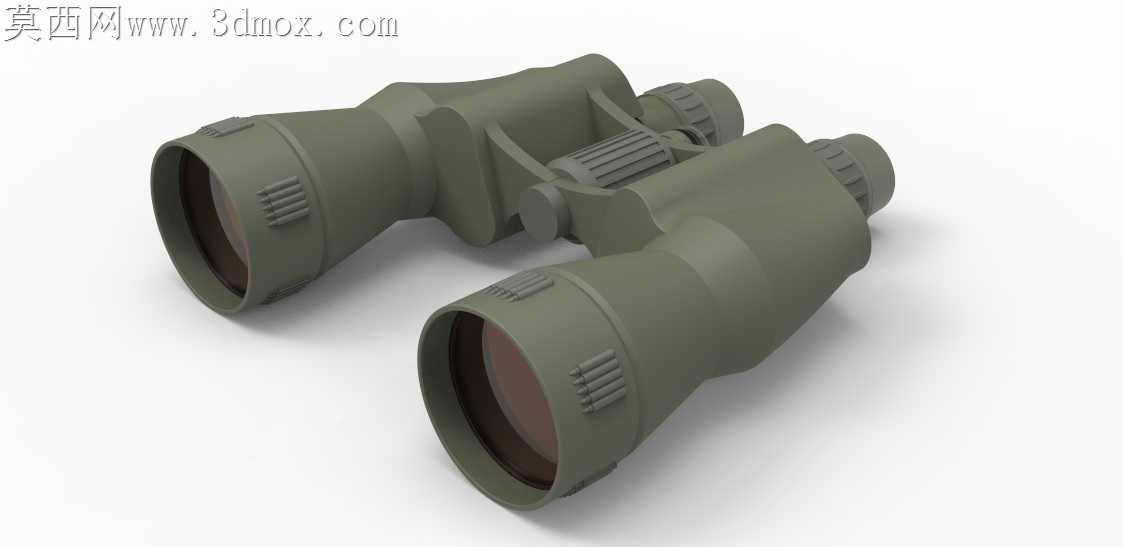

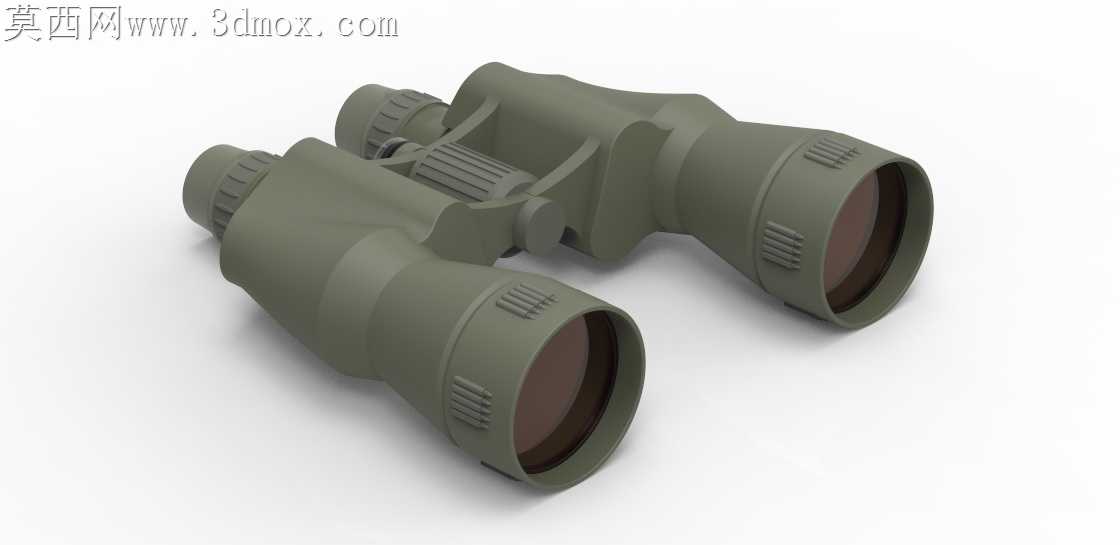

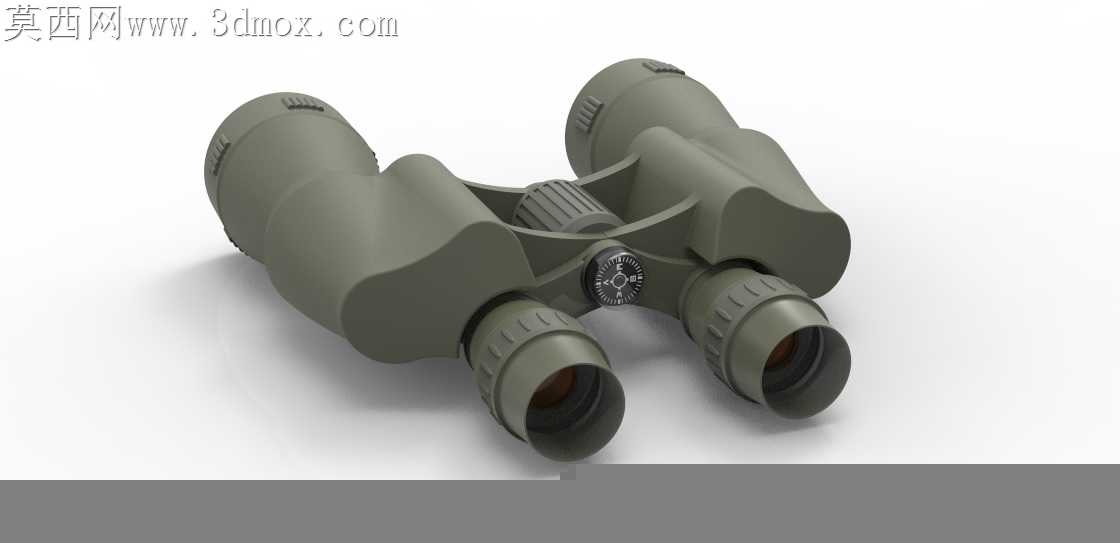

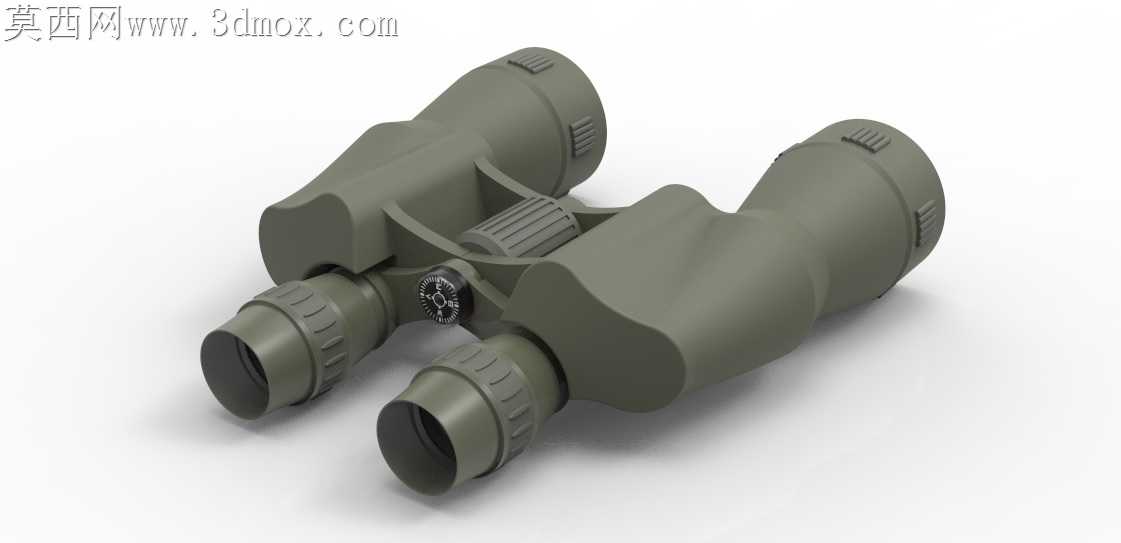

户外高湿多尘工况下，普通双筒望远镜常出现调焦轮卡涩、镜筒接缝渗灰、物镜端磕碰崩边的问题，这款镜身结构在加工适配层面做了全链路的细节打磨。镜身外壳选用玻纤增强尼龙材质，注塑成型时特意在调焦轮安装位预留了0.12mm的过盈配合公差，避免长期户外温度交变导致的轮轴松旷，调焦轮表面的防滑齿做了1.2mm深度的圆角处理，既保证戴防寒手套操作时的摩擦力，又不会因为齿峰过于尖锐刮破手套面料。左右镜筒的连接桥采用一体化嵌件注塑结构，金属铰接轴预埋在尼龙基体内部，完全杜绝了传统螺丝连接桥长期使用后出现的铰接位松动、光轴偏移问题，铰接阻尼的调整垫片选用聚四氟乙烯材质，不需要额外加注润滑脂就能保证十年以上的转动阻尼一致性，避免低温环境下润滑脂凝固导致的调角卡滞。物镜端的防护橡胶圈做了二次包胶处理，橡胶圈和镜身外壳的结合面设计了环形倒扣结构，跌落时橡胶圈不会从镜身脱落，1.5米高度自由跌落至混凝土地面时，橡胶圈的形变行程能吸收80%以上的冲击能量，避免物镜镜片受冲击碎裂。目镜端的视度调节环做了分段式阻尼设计，旋转前30°为轻阻尼段方便快速粗调，后续行程为重阻尼段保证视度锁定后不会因为误触发生偏移，调节环表面的防滑纹理和镜身主防滑纹做了视觉区分，戴手套操作时不需要目视就能通过触感分辨调节部件。镜身内部的隔光筋做了0.8mm的壁厚设计，注塑时特意在筋位背面做了偷胶处理，既保证隔光效果避免镜内杂光影响观测清晰度，又不会因为筋位过厚导致注塑件表面出现缩痕，影响外观质感。所有外露的金属部件都做了军绿色硬质阳极氧化处理，盐雾测试时长达到72小时无锈蚀，适配沿海高盐雾环境的使用需求，镜身表面的哑光晒纹做了180目粗细处理，既不会因为表面过于光滑导致手持打滑，又不会因为晒纹过深积攒灰尘难以擦拭。物镜压圈的安装位设计了隐形点胶槽，压圈拧紧后在槽内注入微量密封胶，完全杜绝雨水从压圈缝隙渗入镜身内部，不需要额外加装密封圈就能达到IP67级的防水效果，减少了装配时的密封圈安装工序，降低批量生产时的装配不良率。
