复古风格车间小型零件收纳柜结构设计

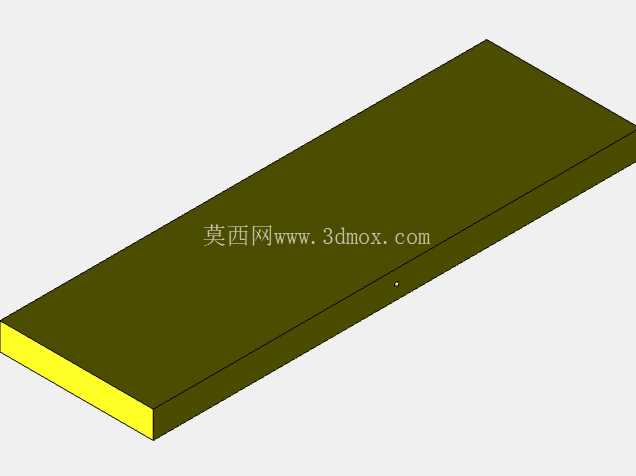

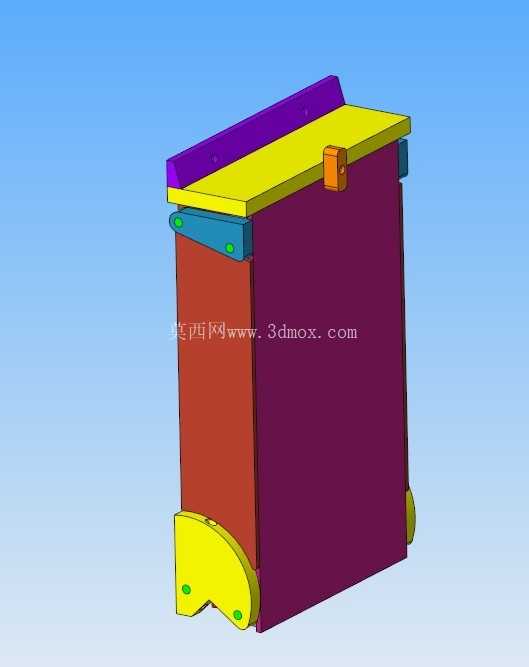

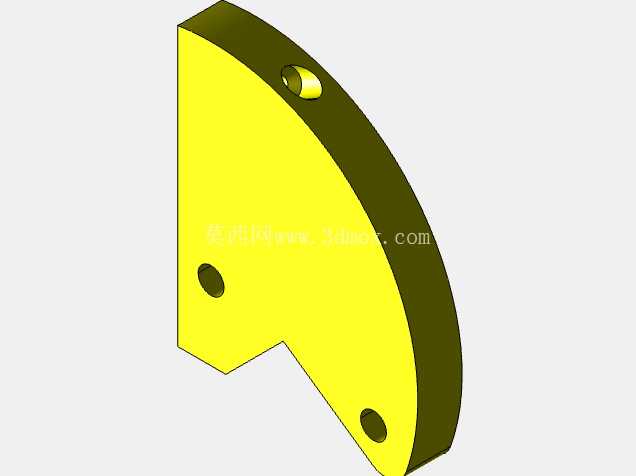

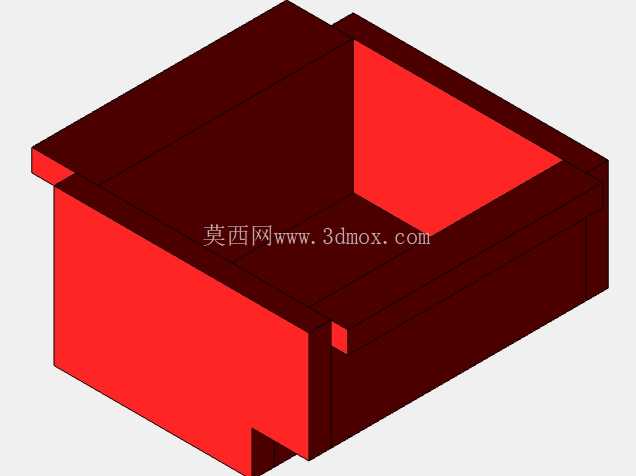

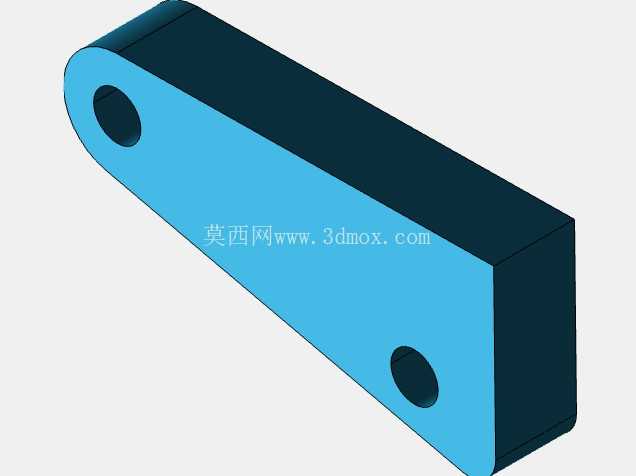

这款小型收纳柜体的设计，最初是面向机加工、模具维修工位的零散零件存储需求做的适配，在冲压模具维保车间里，现场经常会遇到拆下来的小规格紧固件、定位销、弹簧垫片、小型冲头配件这类零散物件，要是随意堆放在工作台面上，不仅找件的时候耽误维保效率，还容易出现小零件滚落丢失的情况，甚至会因为金属零件散落在地面造成人员绊倒、硌伤鞋底的安全隐患，这类工位旁的小型存储柜，刚好能填补大型工具柜和工作台面之间的存储空白。从结构设计逻辑来看，柜体采用立式窄边布局，整体占地投影尺寸控制在较小范围，刚好可以卡在冲压生产线旁的立柱间隙、或者钳工台的侧边空位，不会占用正常的物料转运通道，也不会干涉维保人员操作设备时的肢体活动范围。柜体顶部做了斜向延伸的挡边结构，这个结构不是单纯的造型装饰，一方面是防止放置在柜顶的小零件、工具顺着平面滑落，另一方面斜向的顶面不容易堆积生产现场的灰尘、冲压油雾凝结的油滴，日常清洁的时候只需要顺着斜面擦拭就能把杂物清理到侧边，不会积在柜顶形成顽固污渍。柜门的锁合结构采用外露式的搭扣设计，相比内嵌式的锁具，这种搭扣在手上沾有冲压油、戴防滑劳保手套的时候也能快速开合，不需要精准对准锁孔，适配车间作业时的操作状态，搭扣的固定点位做了局部加厚的衬板，反复开合也不会出现柜门板材变形、扣合松动的问题。柜体底部的支撑脚做了异形圆弧包边设计，不是常规的直角支脚，这种结构首先是避免尖锐的直角在人员走动的时候剐蹭裤腿、磕碰脚踝，其次支撑脚的安装孔位做了沉头设计，可以直接用膨胀螺丝把柜体固定在地面，也可以在底部加装静音脚轮，做成可移动的工位存储单元，适配不同的现场布局需求。柜门和柜体的连接采用外露式的合页结构，合页的固定螺丝全部采用标准内六角紧固件，后期如果合页出现磨损松动，不需要专门找异型配件，用车间里通用的内六角扳手就能完成更换维护，降低后期的运维成本。柜体内部没有做过多的固定分层，预留了可调节的层板安装槽位，使用方可以根据要存放的零件尺寸，比如不同规格的螺栓、小型检具、替换用的模具弹簧等等，自由调整层板的高度，不会出现固定层板间距不合理，高一点的零件放不进去、矮零件放了浪费空间的问题。从材质适配的角度，这个结构可以采用1.2mm厚度的冷轧钢板折弯焊接成型，表面做喷塑处理，抗冲压车间里的油雾、水汽腐蚀，也可以根据使用场景换成实木或者亚克力材质，用在手工坊、家用工具收纳场景里，复古的外观造型也能和非工业场景的装修风格适配。在安装边界上，柜体的后侧预留了穿线孔位，如果后期需要在柜内加装防潮加热带、或者小型的照明灯带，不需要额外在柜体上钻孔，直接从预留孔位走线即可，柜体的侧边没有外凸的结构件，多台柜体并排摆放的时候可以完全贴合，不会出现缝隙掉落杂物的情况，适合在工具房、维保工位区成排布置。整体结构没有复杂的曲面造型，所有折弯角度都是常规的90度或者固定斜角，不管是钣金下料折弯还是3D打印打样，都不需要特殊的工装夹具，加工难度低，普通的钣金车间或者个人工坊都能完成制作，各个连接点位的受力都做了加强处理，满载存放金属零件的时候也不会出现柜体变形、柜门开合不畅的问题。
