车床主轴用蜘蛛式长工件夹持支撑装置

在普通卧式车床、数控车床的长轴类工件加工场景中，悬伸长度超过主轴孔径3倍以上的坯料装夹一直是一线加工的常见痛点——卡盘单点夹持的工件在主轴高速旋转时，受自身重力、切削径向力的共同作用，悬伸端会产生无规则摆动，轻则导致加工圆度超差、表面振纹明显，重则出现工件甩弯、打刀甚至飞出的安全隐患，这类场景下常规的跟刀架、中心架只能对工件外伸端进行支撑，无法解决主轴内部穿入的长料段摆动问题，车床蜘蛛这类安装在主轴外侧的夹持辅件，正是针对这一加工痛点设计的专用工装。

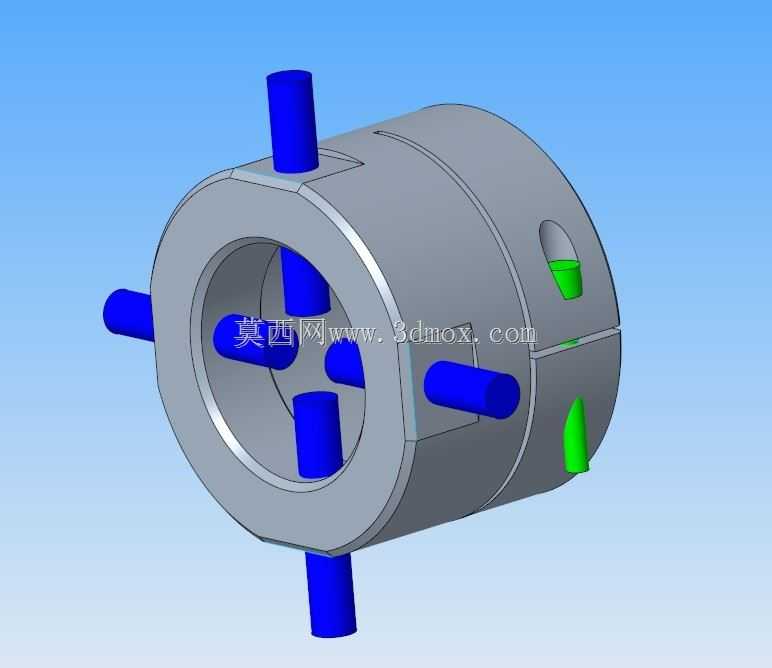

从结构设计逻辑来看，该装置采用剖分式对合圆筒主体结构，整体沿轴向分为两个半环，通过侧边的紧固结构实现抱合锁紧，安装时不需要拆解主轴端部的连接结构，直接扣合在车床主轴外端的指定安装位，调整好同轴度后锁紧剖分面的紧固件即可完成固定，相比整体式的支撑套，这种剖分结构大幅降低了安装调试的难度，也能适配主轴端部存在轻微尺寸公差的现场工况。圆筒主体沿周向均匀布置了六根径向可调的支撑销，也就是图中展示的蓝色柱体结构，每根支撑销都可以独立进行径向进给调整，调整到位后通过侧部的绿色锁紧顶丝进行位置锁定，这种多点均匀支撑的结构，能够从圆周方向对穿入主轴的长工件进行柔性抱持，既可以限制工件的径向窜动余量，又不会因为过定位导致工件装夹别劲，适配不同直径规格的长棒料、长轴类坯料加工。

实际使用过程中，该装置的支撑销端面一般会镶嵌铜质或者尼龙材质的耐磨衬垫，避免刚性接触划伤工件表面，同时减少支撑销与工件旋转接触面的磨损，延长工装的使用寿命。支撑销的调整行程需要匹配对应车床的主轴通孔直径范围，以常规适配6140型普通车床的规格为例，装置的主体外径一般控制在180mm-220mm区间，轴向长度控制在100mm-140mm，不会与卡盘、刀架的运动行程产生干涉，径向支撑销的调整范围可以覆盖直径20mm-80mm的长棒料装夹需求，基本覆盖了普通车床常见的长料加工规格。安装时需要先将剖分的两个半环扣合在主轴端部的预装位置，通过百分表打表校正主体内孔与主轴回转轴线的同轴度，将同轴度误差控制在0.02mm以内再锁紧剖分面连接螺栓，之后逐根调整径向支撑销，使每根支撑销都与工件外圆轻微接触，保证工件可以顺畅转动且无径向晃动间隙，最后锁紧每根支撑销对应的锁紧顶丝，即可完成装夹调试。

不同于安装在床身导轨上的跟刀架需要随刀架同步移动，车床蜘蛛是固定在主轴端部随主轴一同回转的，支撑点始终位于工件穿出主轴的最外端，从摆动的源头位置限制工件的径向晃动，不管是进行长棒料的端面车削、外圆粗车，还是进行长杆类零件的钻孔、攻丝加工，都能有效抑制工件的共振摆动，将长料加工的切削转速提升30%以上，同时降低工件的形位公差超差概率。在进行小直径长棒料的连续加工场景中，比如批量加工长螺栓、细长轴类零件，配合该装置使用可以减少工件的送料摆动，搭配棒料送料机使用时，还能起到棒料导向的作用，避免送料过程中棒料端头剐蹭主轴孔内壁。设计该类装置时，需要重点考虑主体的动平衡性能，因为装置随主轴高速回转，周向的支撑销、锁紧结构需要尽量做到均匀对称布置，必要时可以在主体上设置动平衡调整槽，避免高速旋转时产生额外的离心振动，影响加工精度。同时剖分面的连接强度需要经过校核，保证在主轴最高转速回转时，两个半环不会因为离心力出现松脱，所有的锁紧顶丝、调整销都需要设置防松结构，避免高速运转时零件飞出引发安全事故。

在实际加工现场，很多操作工也会根据自身车间的车床规格，自制类似结构的蜘蛛支撑，但是自制件往往存在同轴度差、支撑销调整不便、动平衡不足的问题，而标准化设计的该类夹持装置，通过统一的加工精度控制，能够保证主体的形位公差，支撑销采用细牙螺纹调整，进给精度可以达到0.1mm每转，能够精准控制支撑间隙，既不会因为间隙过大起不到防摆作用，也不会因为间隙过小卡滞工件，影响工件的轴向送进。针对不同规格的车床，该装置的安装接口可以设计成与主轴端盖螺纹匹配的结构，或者采用抱箍锁紧的方式固定在主轴外圆上，不需要对车床本身进行任何改装，拆装方便，不需要使用时可以快速拆下，不会影响车床正常的短工件加工工况。
