带木质底座的鸡尾酒烟熏装置结构设计

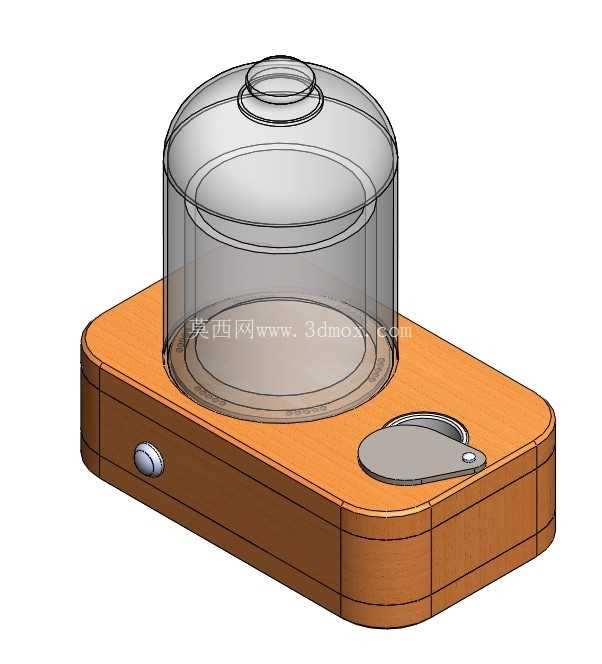

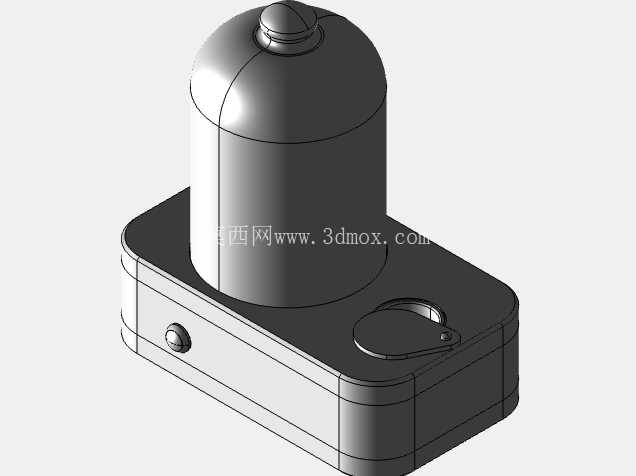

这款带木质底座的鸡尾酒烟熏装置，核心应用场景覆盖商用酒吧吧台、高端餐厅调饮区、家庭调酒台三类空间，针对现制鸡尾酒、特色无酒精饮品的风味增香需求设计，解决传统烟熏操作烟雾散逸快、风味附着不均、操作流程零散的实际问题。从实际使用逻辑出发，装置的功能模块做了明确拆分：底部木质基座承担承载、操作控制与烟雾生成的核心功能，上方透明玻璃圆罩实现烟雾的密闭留存，避免操作过程中烟雾无规则散逸到操作空间，同时可让操作者直观观察内部烟雾浓度，把控烟熏时长。基座部分采用带圆角的紧凑型矩形结构，边缘做圆弧过渡处理，既避免日常操作中尖锐边角磕碰操作人员，也适配吧台常见的狭长操作台面布局，不会占用过多杯具摆放空间。基座顶面预留与玻璃罩底部完全匹配的环形嵌合槽，玻璃罩放置后可实现贴合密封，无需额外卡扣结构即可减少烟雾从衔接缝隙溢出，日常清洁时可直接取下玻璃罩冲洗，拆装无额外操作步骤。基座侧面设置的按压式控制按钮，对应内部烟雾生成模块的启停控制，按钮采用内嵌式安装，突出基座表面的高度控制在3mm以内，避免日常擦拭台面、挪动杯具时误触触发。基座顶面靠近前端的位置设置翻盖式注料口，翻盖通过微型转轴与基座连接，闭合后与基座顶面齐平，添加烟熏用木屑、香料时无需掀开整个玻璃罩，减少操作过程中的烟雾泄漏，翻盖边缘做密封胶条嵌装，闭合后可阻断烟雾从注料口溢出。玻璃罩采用直筒加圆弧顶的结构，顶部预留小尺寸开孔，既可以在烟熏完成后通过该孔快速泄压，也可避免罩内完全密闭导致的负压问题，方便烟熏结束后轻松取下玻璃罩，罩体的通透度可满足顾客直观观察饮品烟熏过程的需求，适配高端餐饮场景的展示属性。从安装边界来看，装置整体放置于水平台面即可使用，无需额外固定结构，基座底部设置四个微型防滑胶垫，胶垫厚度2mm，可增大与大理石、木质吧台台面的摩擦力，避免操作按压按钮时装置出现滑移，基座的整体高度控制在50mm以内，加上玻璃罩后的总高度不超过200mm，可适配大多数吧台上方的吊柜、层架的下层空间，日常不用时可直接放置在台面上无需额外收纳空间。设计过程中针对木质基座的结构强度做了考量，基座采用拼接式木质结构，内部预留烟雾生成模块、控制组件的安装空腔，空腔的壁厚控制在8mm，既保证木质外壳的结构强度，长期使用不会出现形变开裂，也能控制整体重量，方便挪动位置。玻璃罩与基座的衔接位置做了定位凸台设计，每次放置玻璃罩时可自动对准中心位置，不会出现偏移导致的密封缝隙，凸台的高度为3mm，可引导玻璃罩快速落位，降低日常操作的对位难度。在实际使用流程中，操作人员只需先将调好的饮品放置在玻璃罩覆盖的基座中心区域，掀开注料口翻盖添加对应风味的烟熏物料，闭合翻盖后按下控制按钮启动烟雾生成，待玻璃罩内充满浓度适宜的烟雾后保持设定时长，让烟雾充分与饮品表面接触附着，完成后从顶部小孔泄压，取下玻璃罩即可将完成烟熏的饮品端给顾客，整个操作流程无需额外辅助工具，单步操作即可完成，适配吧台高峰时段的快速出餐需求。针对不同场景的使用需求，装置的结构预留了调整空间，木质基座的表面做了防泼水处理，溅落的酒液、水渍可直接擦拭干净，不会渗入木质内部导致发霉变形，玻璃罩采用高硼硅材质，可承受日常的冷热温差，清洁时可使用温水冲洗，不会出现炸裂问题。基座内部的烟雾生成模块做了模块化安装设计，后续若出现组件故障，可拆开基座底板直接更换对应模块，无需整体报废装置，降低长期使用的维护成本。从结构建模的角度来看，该装置的设计重点在于曲面衔接的精度控制，木质基座的圆角过渡、玻璃罩的圆弧曲面、翻盖的贴合面都需要做公差匹配，保证各部件装配后无明显缝隙，操作时无卡滞问题，装配过程中优先完成基座内部组件的定位安装，再扣合木质外壳，最后验证玻璃罩与基座的配合间隙，确保密封性能满足烟熏操作的需求。
