小型手动齿轮齿条式压力机结构设计

这款手动压力机主要面向小批量零件加工、维修车间零散压装作业场景，可完成小型零件的压入、铆接、冲孔、校直等轻载压力加工工序，无需外接动力源，适合无气源、电源的野外维修、教学实训、家庭工坊等场景使用，相比大型液压、气动压力机，其占用空间小，操作无能耗，单次作业响应快，能满足小吨位压力作业的灵活使用需求。

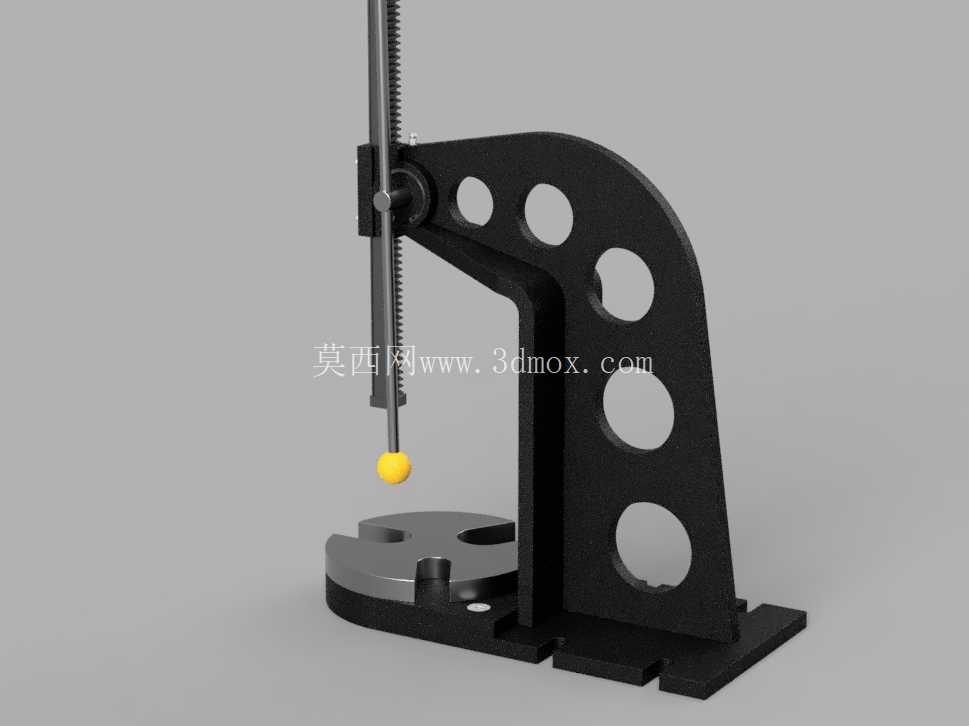

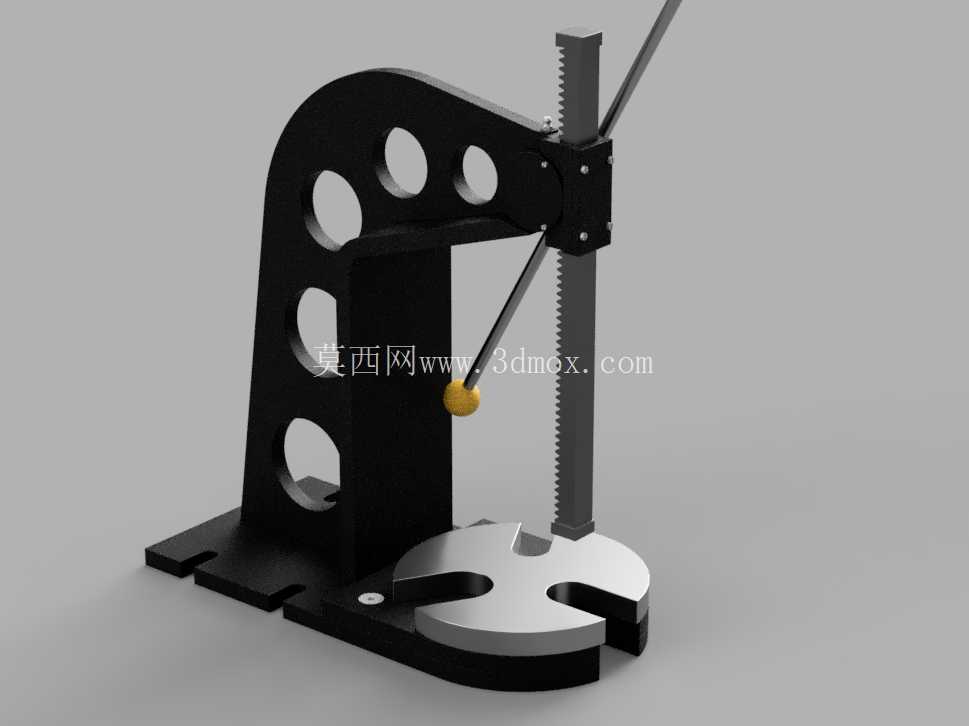

设备核心采用齿轮齿条传动结构，通过杠杆手柄带动齿轮旋转，将手柄的圆周摆动转化为齿条的竖直直线运动，实现压头的上下进给，传动比经过匹配设计，操作人员仅需施加较小的手柄作用力，即可在压头端获得足够的压装力，适配多数轻载压装工况的力值需求。压头下方设置带开口槽的工作台面，开口槽可避让带杆类零件的伸出部分，方便放置带定位销、轴杆类的待加工工件，工作台与主体机架采用一体式焊接结构，保证压装过程的整体刚性，避免受力时机架产生形变影响压装精度。

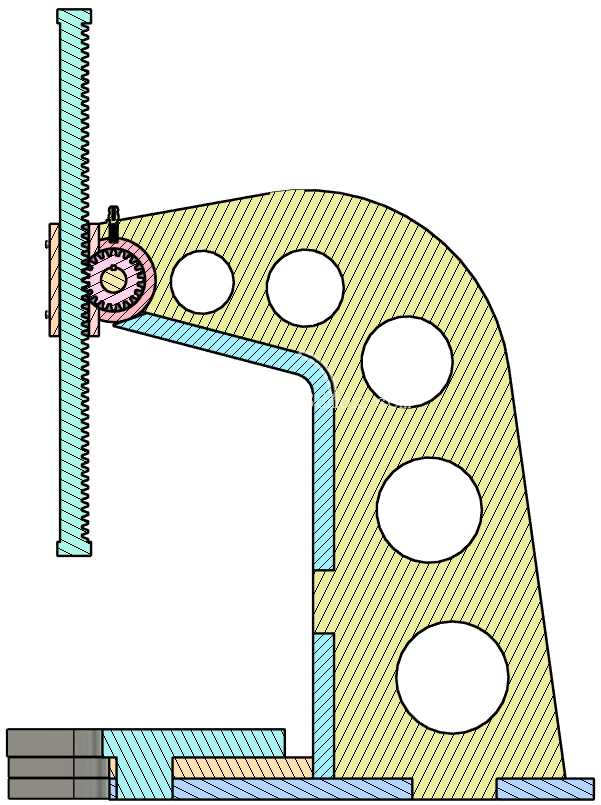

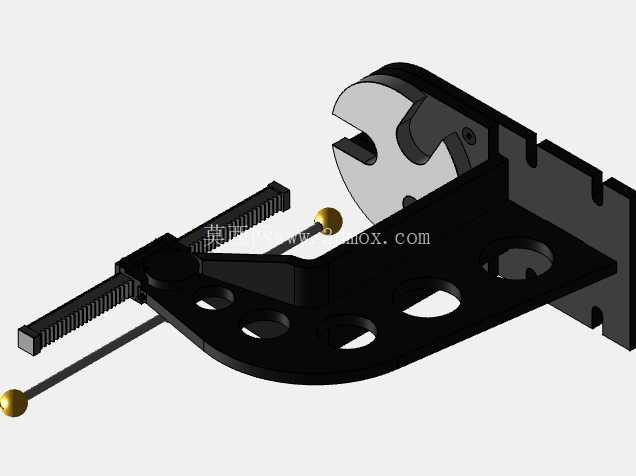

主体机架采用钢板切割拼焊结构，立板上开设多组圆形减重孔，在不降低结构抗弯强度的前提下减轻设备整体重量，同时方便设备的搬运转移；机架底部设置带安装孔的底板，可通过螺栓将设备固定在工作台面上，避免压装作业时设备发生移位。导向部分在齿条与机架的配合处设置滑动导向唇结构，齿条上下运动过程中全程受导向结构约束，避免压头受力时出现偏摆，保证压装力始终沿竖直方向传递，减少齿条与齿轮的偏载磨损，延长传动部件使用寿命。

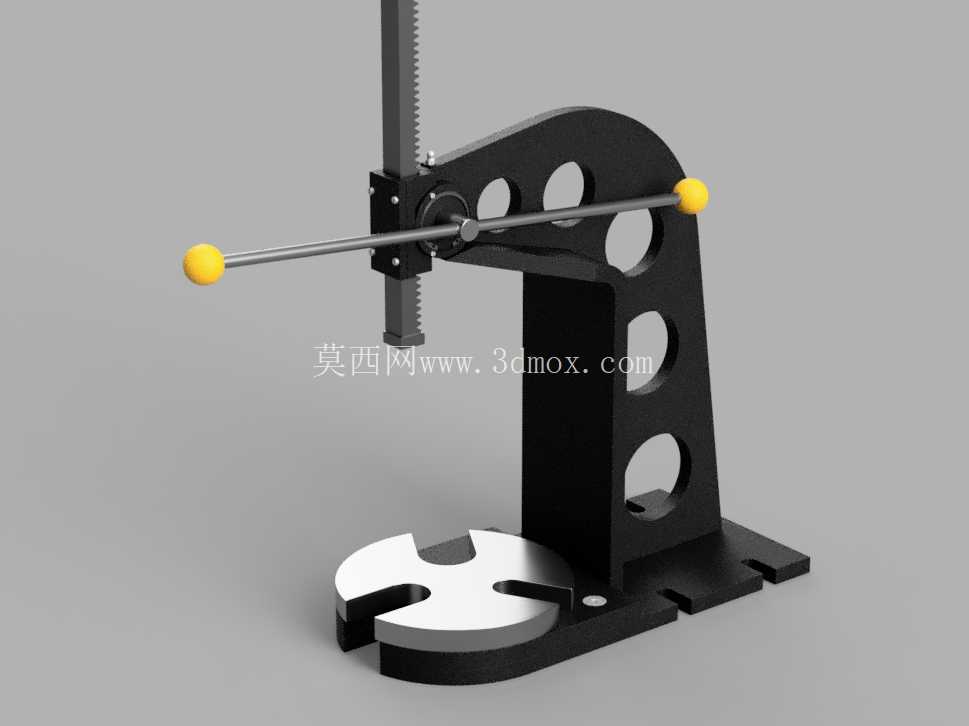

齿轮轴两端设置轴承支撑，降低手柄转动时的摩擦阻力，轴端设置限位结构，防止齿轮轴轴向窜动；手柄两端设置防滑握球，操作人员握持施力时不易打滑，长力臂设计进一步降低操作所需的作用力，长时间作业也不易产生疲劳。齿条的行程长度经过合理匹配，可满足多数小型零件的压装行程需求，齿条下端可根据不同作业需求更换压头、冲头、铆头等不同工作端头，拓展设备的适用场景。

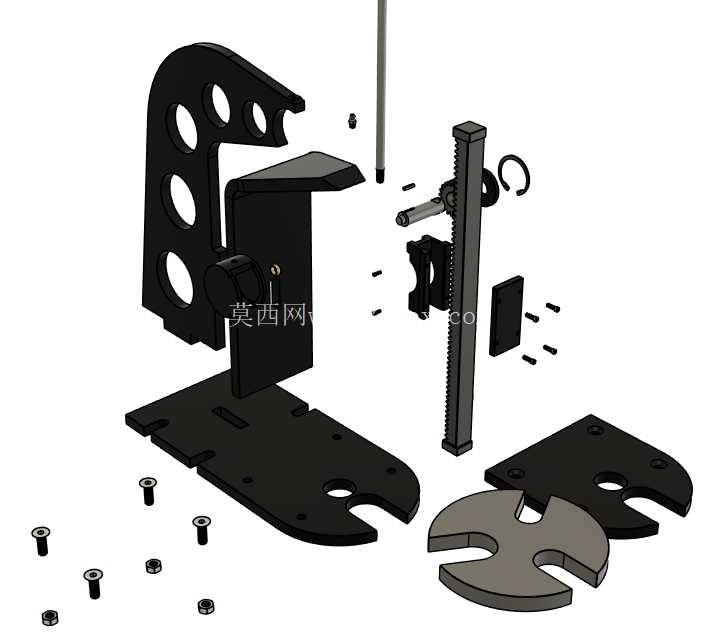

设计过程中充分考虑加工制造的可行性，主体部件可通过常规钢板切割、车削、铣削、钻削工序完成加工，无需特殊定制加工设备，适合小型机加工车间自行生产制作；焊接工序安排在主体粗加工之后，焊接完成后再对导向面、安装面进行精加工，可消除焊接变形对配合精度的影响，齿轮与齿条采用标准模数设计，易损件可直接采购标准件替换，降低后期维护成本。

设备安装时需保证工作台面水平，固定螺栓需均匀拧紧，避免安装时机架产生内应力；日常使用时需定期在齿轮齿条啮合面、导向滑动面涂抹润滑脂，减少运动部件的磨损，长期使用后若出现齿条间隙过大的情况，可通过调整导向唇的锁紧螺栓消除间隙，保证压接精度。该设备的整体占地尺寸较小，可直接放置在常规钳工工作台面上使用，无需额外预留大型安装空间，压头的最低与最高位置经过行程限位设计，避免操作时齿条脱出机架，作业时操作人员仅需扳动手柄即可控制压头的进给速度与压力大小，操作门槛低，无需专业培训即可上手使用。
