脚踏式锻造动力锤结构设计

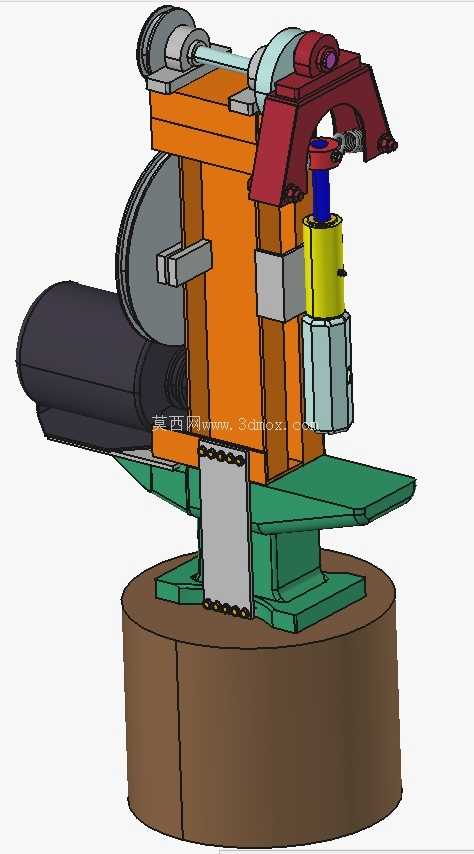

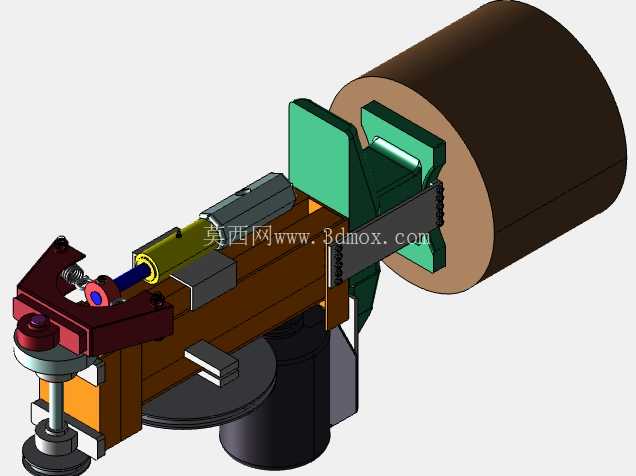

在小型金属热加工、作坊式锻造场景中，这类脚踏控制的动力锤是替代人力抡锤的核心加工设备，主要适配小型熔炼炉配套的锻打作业需求，可完成坯料拔长、镦粗、冲孔、弯曲等常规锻造工序，相比手工大锤作业，能大幅降低操作人员的劳动强度，同时保证锤击力度的稳定性，提升锻件成型的一致性。从结构布局来看，该设备采用立式框架承载结构，底部设置圆形加重铸铁基座，基座上方通过螺栓固定绿色工作台承托结构，工作台面为平整钢板结构，可根据加工需求更换不同规格的砧块，适配不同尺寸的锻件装夹与承托。设备主体橙色立柱为箱型焊接结构，内部集成传动与导向组件，立柱侧面设置滑动导向块，为锤头的上下往复运动提供精准导向，避免锤击过程中出现偏载，保证锤击力垂直作用于锻件表面。锤头组件采用分体式设计，下部为可更换的锤身结构，可根据锻打需求更换不同型面的锤头，上部连接驱动执行部件，红色的杠杆式驱动架铰接于立柱顶部，通过传动组件连接动力输入单元，将旋转动力转化为锤头的上下往复锤击动作。设备左侧设置大直径带轮传动结构，通过皮带连接动力源，可通过调整皮带轮传动比匹配不同的锤击频率，适配不同材质、不同加工工序的锤击需求，比如锻打高碳钢坯料时可降低锤击频率提升单次锤击力度，进行小型工件修整时可提高锤击频率保证加工精度。脚踏控制开关通过连杆机构连接动力离合组件，操作人员可通过脚部踩踏的力度与行程控制锤击的力度与频次，双手可完全用于持料、翻料操作，大幅提升作业过程的操作灵活性与安全性，避免手持工具操作时的安全隐患。从安装边界来看，该设备整体占地尺寸适配小型作坊的工位布局，底部圆形基座直径约为工作台面宽度的1.8倍，可保证锤击过程中的设备稳定性，无需额外打地基固定，仅需将基座放置于平整的硬化地面即可投入使用，设备总高度适配常规车间的层高要求，顶部传动组件距离地面的高度预留了足够的维护操作空间，日常维护时可直接对顶部铰接点、传动带轮进行润滑与调整，无需拆解主体结构。设计过程中重点考虑了作业场景的实用性，锤头部分采用了废旧大锤改制的结构，在保证锤击工作面硬度与耐磨性的前提下，降低了制造成本，同时也符合小型加工场景的物料复用需求；导向结构采用可拆卸的滑块设计，磨损后可单独更换滑块配件，无需更换整个立柱结构，降低了设备的后期维护成本；传动部分的护罩结构预留了散热间隙，长时间连续作业时可保证传动带轮与轴承的温度处于合理区间，避免过热导致的部件损坏。实际应用中，该设备可适配小型农具修造、五金工具锻打、铁艺制品加工等多种场景，相比大型空气锤，其占地面积小、采购与维护成本低，操作门槛低，无需专业的操作人员即可快速上手，对于小型加工坊、个人DIY锻造工作室来说是非常实用的锻压设备。结构设计上充分考虑了人机工程学，脚踏开关的位置设置于操作人员站立位的正前方，踩踏行程与力度符合常规人体脚部操作的发力习惯，长时间作业不易产生疲劳；工作台面的高度适配操作人员站立持料的手臂高度，翻料、移料时无需过度弯腰或抬臂，可有效降低长时间作业的劳动损伤。设备的所有铰接点均设置了润滑注油孔，日常保养时可直接通过注油孔加注润滑脂，保证铰接部位的转动灵活性，减少磨损；传动带采用常规的工业V带，配件通用性强，出现磨损后可在本地五金门店直接采购更换，无需等待专用配件，减少设备停机时间。
