多视角移动作业运载车结构设计方案

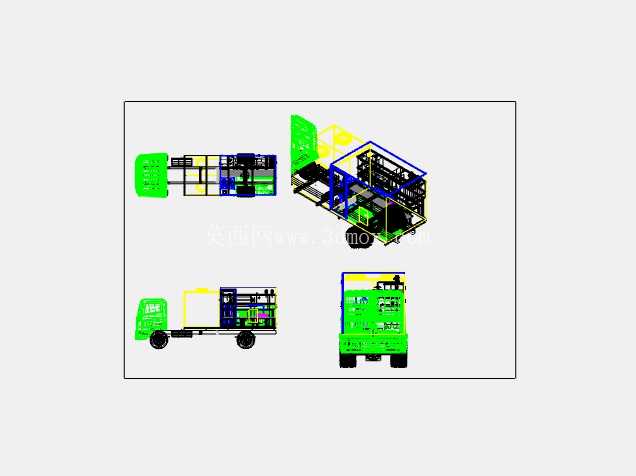

这款轮式移动运载作业平台的结构设计，核心围绕厂区内短距离物料转运、搭载小型作业模组完成定点作业的实际场景展开，在做三维结构拆解时，首先要考虑的是不同厂区工况下的通行适配性，比如车间内部通道的宽度限制、地面平整度差异、转弯半径的冗余预留，这些边界条件直接决定了车架的整体长宽尺寸设定。从多视角的结构排布能看到，整车采用平头驾驶室布局，尽可能压缩前端驾乘区域的纵向长度，把更多的尺寸空间留给后部的载物作业平台，这种设计思路在厂区内部转运场景里非常实用，毕竟车间内的通道往往不会预留过长的转弯空间，短轴距搭配平头结构能把整车转弯半径控制在极小的范围内，哪怕是狭窄的设备间隙通道也能顺利通行。

车架主体采用框架式焊接结构，主纵梁选用矩形截面型钢，搭配横向布置的加强横梁形成承载基体，在建模过程中特意对载物平台区域的横梁排布做了加密处理，对应不同的载荷分布位置调整横梁间距，避免局部集中载荷导致的车架变形。从侧视图的结构能看到，驾驶室后方的载物区域预留了多层安装位，既可以直接放置转运的物料箱，也可以通过预留的安装孔位固定小型作业设备，比如厂区内常用的移动焊接模组、临时供电单元、小型液压动力站都可以直接搭载在这个平台上，不需要额外做改装支架，这也是设计时提前考虑到的多场景适配需求。

车轮的布置采用前桥转向、后桥驱动的常规布局，但在悬架部分做了适配厂区非铺装路面的调整，钢板弹簧的刚度选型兼顾了空载时的减震效果和满载时的承载能力，不会因为厂区地面的焊缝凸起、小型坑洼就出现车架过度颠簸的情况，能保证搭载的精密作业模组不会因为振动出现精度偏移。从俯视图的结构拆解能看到，车架右侧预留了管线布置的专用通道，所有的液压管路、控制线缆都可以沿着这个通道排布，既避免了管线外露被物料剐蹭的风险，也方便后期的维护检修，不需要拆开整个车架覆盖件就能完成管线的更换和排查。

后部的防护结构做了可翻转设计，平时作为载物平台的侧挡板防止物料滑落，需要装卸大型物料时可以直接放平，作为临时的搭板衔接地面和平台高度，降低人工装卸的劳动强度。在做三维建模的过程中，特意对所有的安装连接点做了标准化处理，全部采用通用规格的螺栓连接，没有设计特殊规格的定制紧固件，不管是后期更换配件还是加装附属结构，都可以直接采购标准件完成装配，不需要单独开模定制零件，能有效降低整车的生产和维护成本。

驾驶室的结构设计尽可能简化，只保留了必要的操控空间，没有多余的装饰性结构，框架采用薄壁型钢焊接成型，外部覆盖薄钢板，在保证结构强度的前提下尽可能降低整车自重，让更多的载荷配额可以分配给载物平台。从后视图能看到，车尾预留了标准的拖车接口和电气连接插座，必要时可以拖挂小型平板拖车扩展运载能力，接口的安装位置做了加强处理，连接点直接和车架主纵梁焊接固定，避免拖挂载荷直接作用在尾部覆盖件上导致结构损坏。

在确定整车外形尺寸的时候，参考了厂区内部常规通道的宽度标准、电梯轿厢的内部尺寸、车间大门的通行高度，把整车的外廓宽度控制在标准通道可双向通行的范围内，高度则满足大部分厂区室内通行的限高要求，不需要针对特定厂区做额外的尺寸修改就能直接投入使用。车架底部的离地间隙也做了针对性调整，既不会因为离地过高导致整车重心偏高、转弯时侧倾风险加大，也不会因为离地过低在通过厂区减速带、地面凸起时出现底盘剐蹭的问题。

整个结构的设计没有追求冗余的复杂功能，所有的结构排布都围绕厂区移动作业、短距转运的核心需求展开，每一处结构的设定都对应实际使用场景里的具体痛点，比如载物平台的安装孔位预留、管线通道的设置、可翻转侧挡板的设计、标准件的通用化选型，都是从一线使用的实际反馈出发做的结构优化，在三维建模过程中也对所有运动部件做了干涉检查，比如转向轮的最大转角位置、翻转挡板的开合轨迹、悬架的上下跳动行程，都预留了足够的安全间隙，不会出现实际装配后部件运动卡滞、互相剐蹭的问题。
