风车动力传输用两级斜齿正齿组合齿轮箱

在分布式风能利用场景中，尤其是小型离网风车的动力传输环节，齿轮箱作为连接风轮与做功端的核心传动部件，其传动稳定性、减速比匹配度直接决定整套风能利用装置的运行效率。这款针对风车应用设计的两级减速齿轮箱，采用斜齿轮与正齿轮组合的传动架构，核心是匹配风车低转速输入、高转速输出的动力转换需求，适配7kW功率等级的风能捕获场景，将风轮端40rpm的低转速动力，经过两级齿轮副的啮合传动，最终输出1440rpm的转速，总减速比设置为1:6，刚好匹配常规小型发电单元或者动力做功端的额定转速区间。

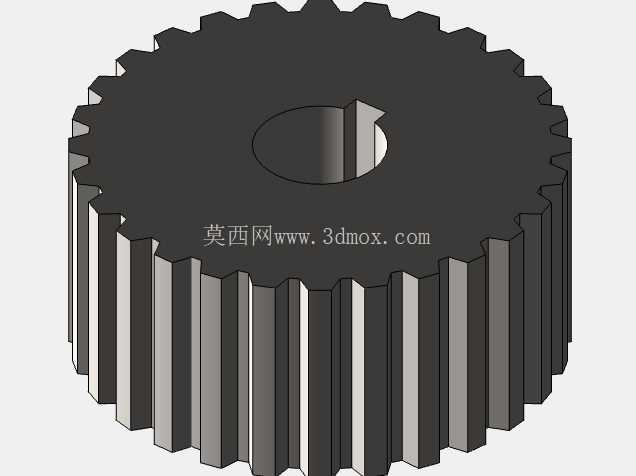

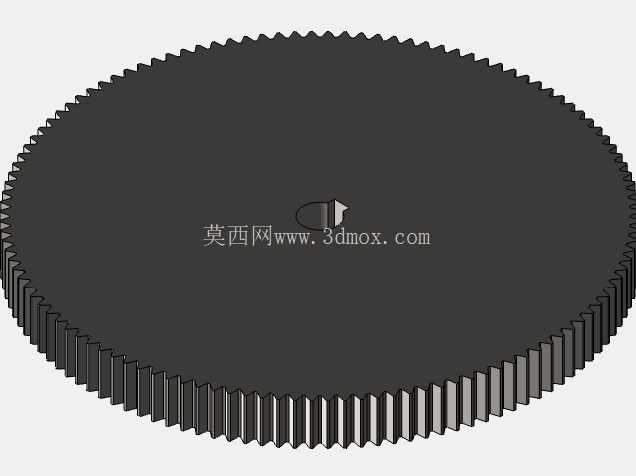

从设计思路来看，第一级采用斜齿轮传动，是考虑到风轮端输入扭矩波动大、转速低的工况特点，斜齿轮啮合重合度高，传动过程中齿面接触应力分布更均匀，能有效缓冲风切变带来的瞬时冲击载荷，降低运行过程中的振动与噪音，避免低速大扭矩工况下出现断齿、齿面点蚀等早期失效问题；第二级采用正齿轮传动，是因为经过第一级减速增扭后，转速已经提升到一定区间，扭矩载荷相对降低，正齿轮加工装配难度更低，传动效率更高，同时能合理控制齿轮箱的整体轴向尺寸，平衡加工成本与传动性能。

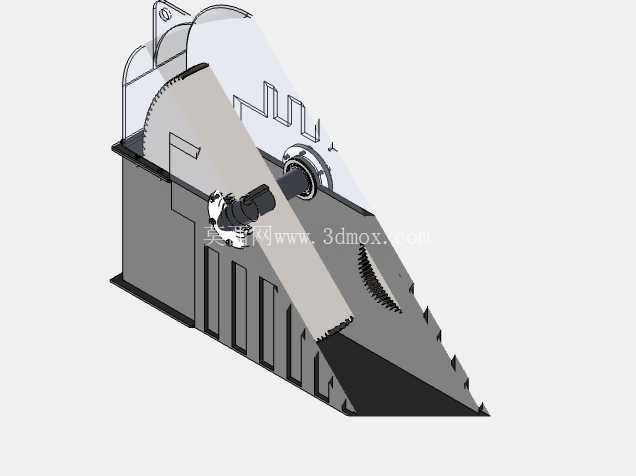

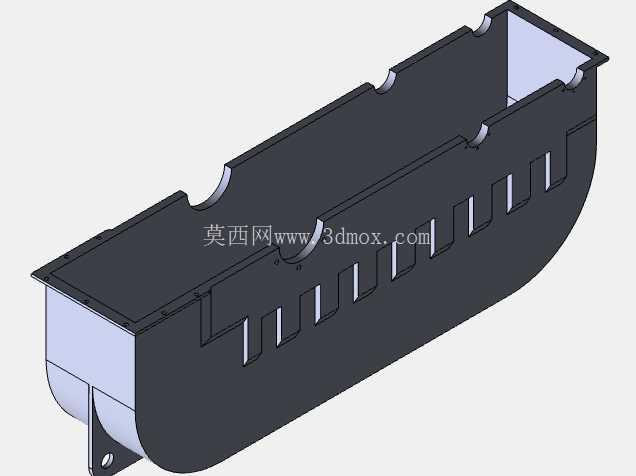

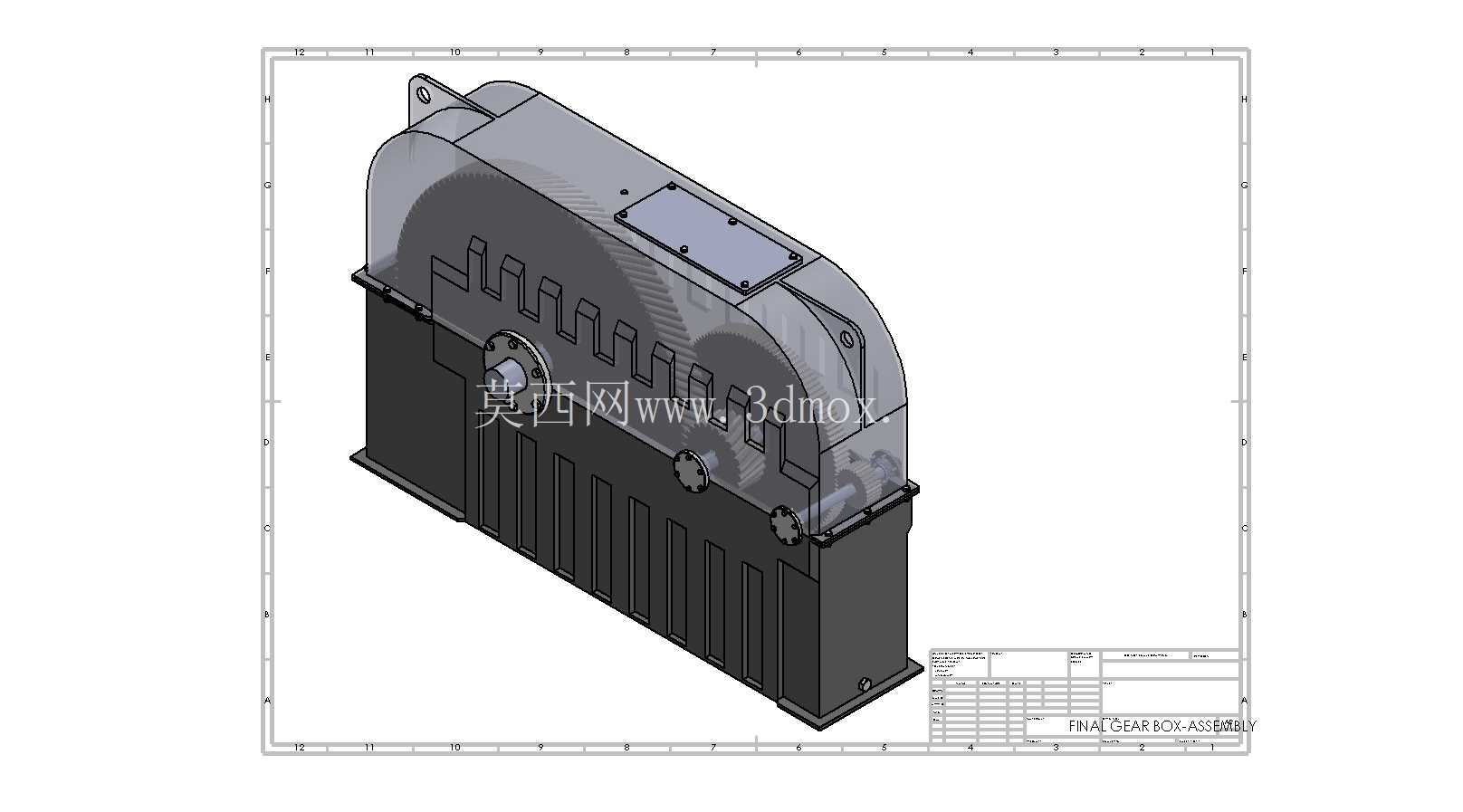

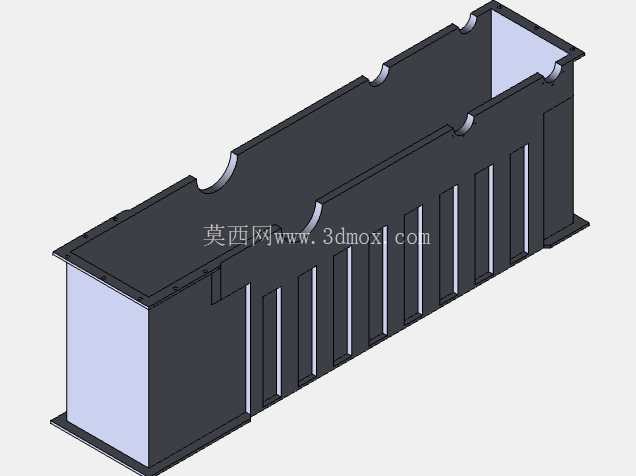

箱体结构采用上下剖分式设计，上箱盖设置有观察窗与检修盖板，日常运维时不需要完全拆解箱体，就能观察内部齿轮啮合状态、检查润滑油位，也能快速完成轴承、齿轮的检修更换；下箱体设置有密集的散热筋结构，齿轮啮合过程中产生的热量可以通过箱体壁面的散热筋快速传导到外界空气，避免长期运行时箱体内润滑油温度过高，导致润滑性能下降、密封件老化加速。箱体的安装底座设置有多个定位螺栓孔，安装时可以通过螺栓将齿轮箱牢固固定在风车的机架安装面上，安装边界需要预留足够的检修空间，尤其是箱体侧面的轴承端盖位置，要留出轴承拆卸、密封件更换的操作空间，输入轴端需要与风轮主轴通过联轴器可靠连接，输出轴端要与后续做功单元的输入轴保证同轴度误差在允许范围内，避免额外的附加载荷影响轴承与齿轮的使用寿命。

在实际应用中，这类齿轮箱除了小型风车场景，也可以适配其他需要低转速输入、高转速输出的动力传输场景，比如小型水力发电装置、低转速动力输出设备的转速匹配环节。设计过程中需要重点校核各级齿轮的接触强度与弯曲强度，根据输入功率、转速计算每一级齿轮副的受力情况，选择合适的齿轮模数、齿宽、螺旋角参数，同时匹配对应承载能力的滚动轴承，保证齿轮箱在额定工况下的设计寿命满足使用要求。箱体的密封结构采用接触式密封圈与回油槽组合的设计，能有效防止润滑油泄漏，同时阻挡外界的灰尘、水汽进入箱体内部，保证内部齿轮与轴承的润滑环境清洁。齿轮箱的注油孔设置在箱体上部，放油孔设置在箱体底部最低位置，方便定期更换润滑油时的操作，油位观察装置可以实时掌握箱体内的润滑油存量，避免缺油导致的齿轮干磨失效。

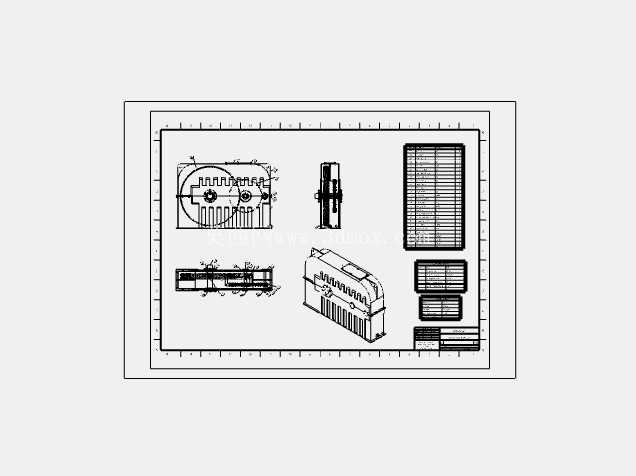

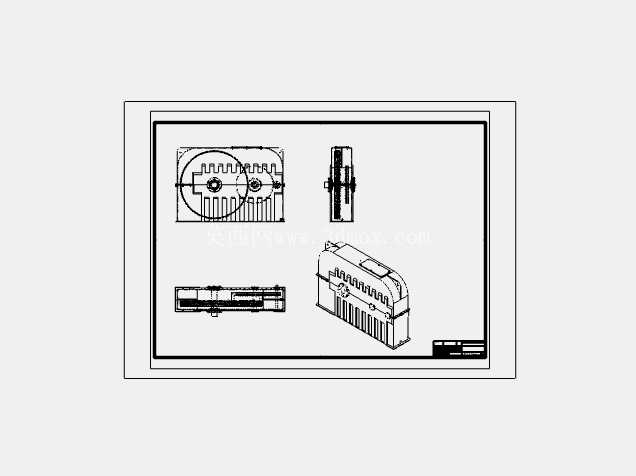

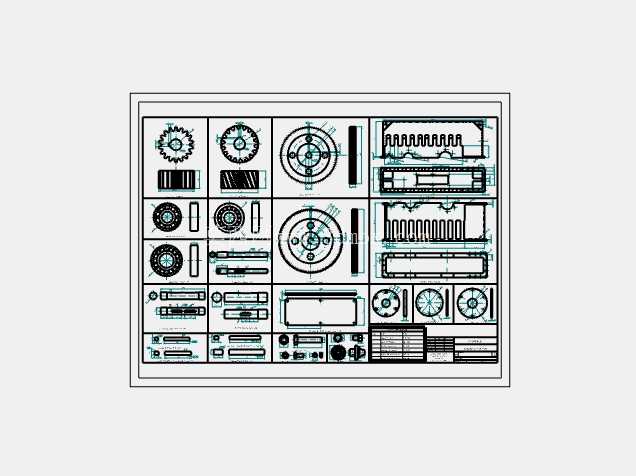

从建模实现的角度，这款齿轮箱的三维建模需要严格按照传动链的装配关系搭建，先确定输入轴、中间轴、输出轴的中心距，再根据中心距与传动比参数计算各级齿轮的参数，完成齿轮的参数化建模，之后根据轴的受力情况设计轴的阶梯结构，确定轴承的安装位置、轴上零件的定位方式，再围绕传动组件的外围尺寸设计箱体的内部型腔，保证箱体内壁与旋转零件之间留有足够的安全间隙，避免运行过程中出现运动干涉，最后完成箱体上的安装孔、检修结构、密封结构的细节设计，保证所有零件之间的装配关系准确，符合机械设计的公差配合要求，能够直接用于后续的工程图输出、装配工艺编制以及生产加工参考。
