适配佳能MG5540电机的50:1摆线齿轮箱

日常接触小型升降类执行机构的工程师都清楚，卷帘、百叶窗这类轻载升降场景，对驱动端的要求从来不是高转速，而是低速下的扭矩输出能力，以及紧凑结构下的安装适配性——毕竟这类民用升降构件往往没有宽裕的安装空间，还要兼顾运行平稳性，不能出现升降卡顿、转速不均的问题。这款摆线齿轮箱的设计出发点，就是利用回收的佳能Pixma MG5540打印机配套小型直流电机作为动力源，通过摆线传动结构实现50:1的减速比，把直流电机本身的高转速低扭矩输出特性，转化为适配窗帘升降需求的低转速高扭矩输出，刚好匹配凉亭卷帘、家用百叶窗、轻型升降系统这类负载不大但需要稳定牵引力的场景。

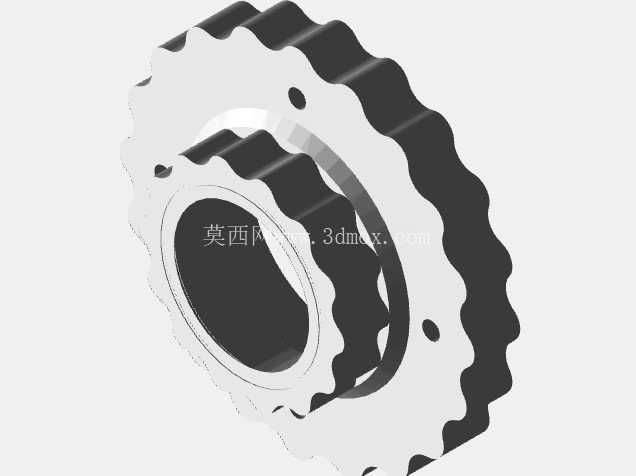

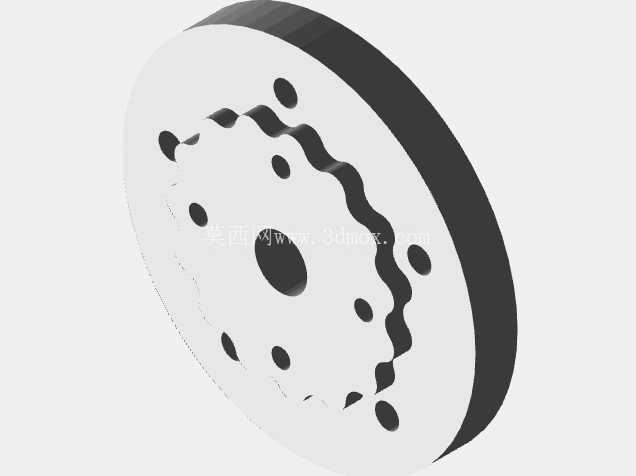

从结构设计逻辑来看，这款齿轮箱没有采用常规的行星齿轮减速结构，而是选择摆线啮合的传动形式，核心原因是摆线传动在同减速比下结构可以做得更紧凑，同时啮合齿数多，运行时的冲击和噪音更小，对于民用场景的升降设备来说，低噪运行是很实际的需求，毕竟卷帘升降多在室内或者休闲凉亭区域，过大的齿轮啮合噪音会直接影响使用体验。所有零件结构都针对3D打印工艺做了适配优化，没有出现传统机加工零件里的过小内圆角、极薄悬臂结构这类3D打印容易出现翘曲、支撑难去除的特征，哪怕是桌面级FDM打印机也能顺利完成所有零件的打印制作，不需要额外的特殊工装夹具。

传动副的选型上，这款齿轮箱配套了多组适配不同安装位置的滚珠轴承，包括12215型滚珠轴承、6801 2RS C3 PFI滚珠轴承、15245 6802 2RS C3滚珠轴承，以及适配40x52x7安装尺寸的6808 2RS滚珠轴承，所有轴承位的公差设计都预留了3D打印件的收缩余量，装配时不需要额外打磨就能实现轴承的顺利压装，同时保证传动过程中轴系的径向跳动控制在合理范围内，避免摆线轮啮合时出现偏磨，延长整套传动结构的使用寿命。

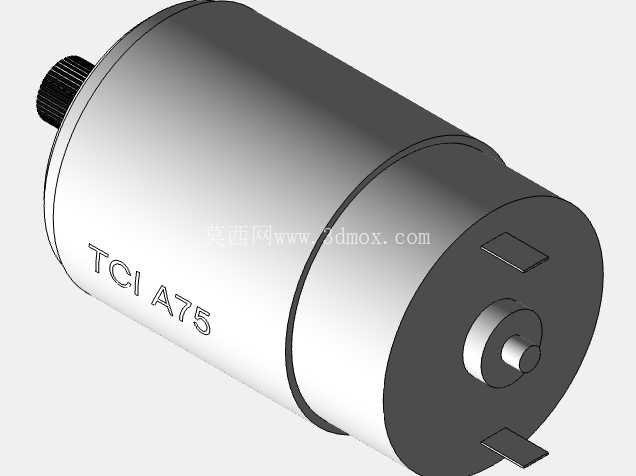

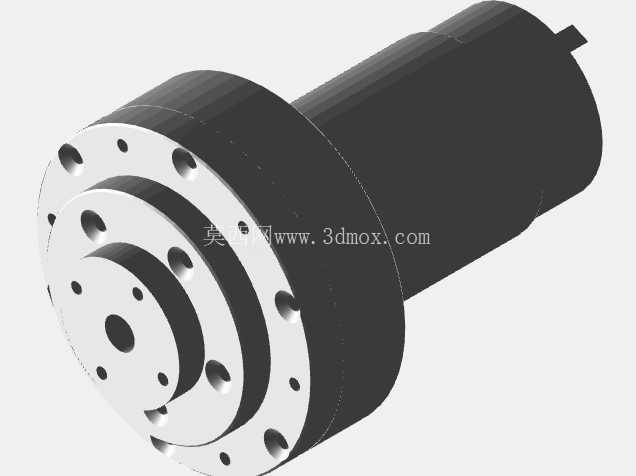

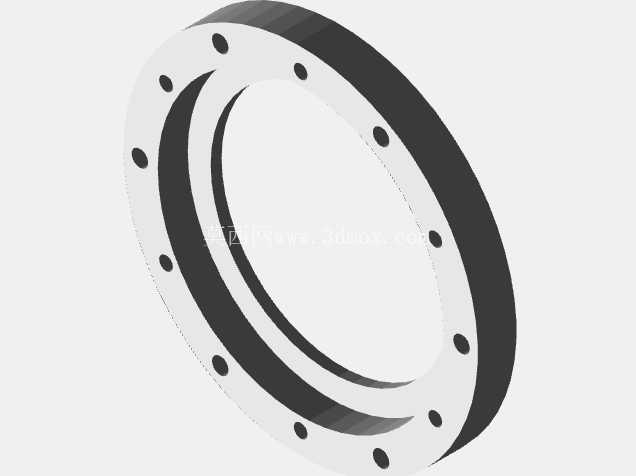

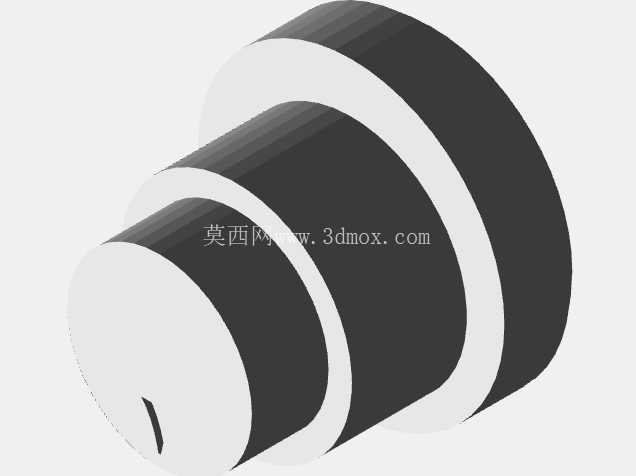

安装边界方面，齿轮箱的输出端采用法兰式安装结构，法兰端面上均匀分布了多组安装孔位，孔位的节圆直径和通孔尺寸都适配常规窗帘卷轴的安装标准，不需要额外制作转接法兰就能直接和市面常见的卷帘卷轴对接；输入端直接和佳能MG5540的直流电机轴匹配，电机安装位的止口尺寸完全对应这款电机的前端盖定位尺寸，装配时只需要把电机轴插入齿轮箱的输入孔，拧紧电机固定螺丝就能完成动力端的对接，不需要额外做轴的对中调整，降低了组装的技术门槛。

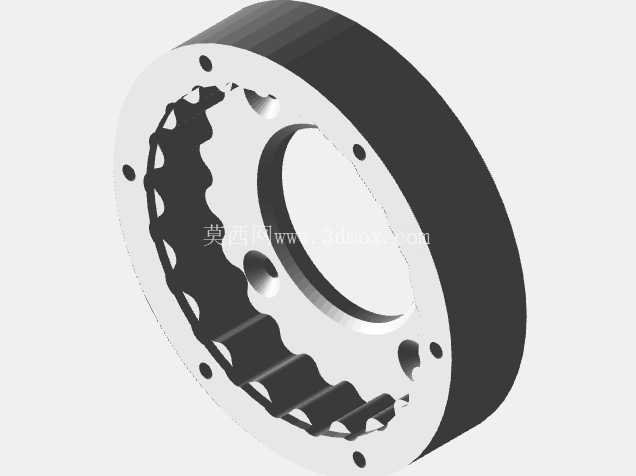

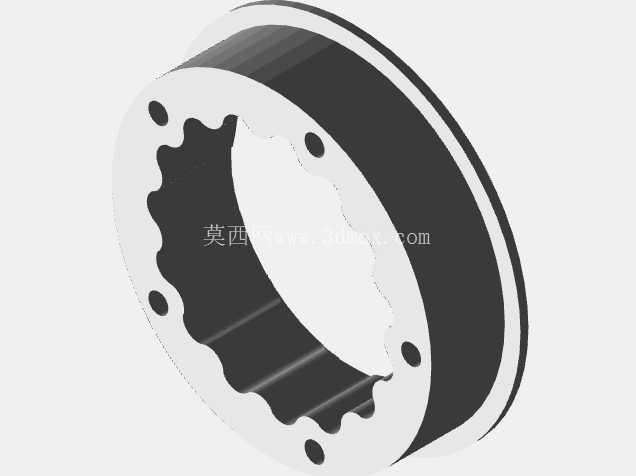

实际使用场景中，这套减速齿轮箱除了适配窗帘升降之外，也可以灵活拓展到其他需要低速高扭输出的小型自动化项目里，比如小型物料抬升机构、轻型传送带驱动端、桌面级设备的进给机构，只要负载扭矩在这套齿轮箱的输出范围内，都可以通过调整安装转接件实现适配。设计时没有把结构做成完全封闭的不可调形式，用户可以根据自己的实际使用需求，对摆线轮的偏心距、针齿壳的针齿数量做微调，从而获得不同的减速比输出，适配更多样的负载需求；齿轮箱的外壳壁厚做了针对性加强，哪怕是用PLA这类强度不算特别高的3D打印材料制作，也能承受额定负载下的结构应力，不会出现外壳开裂、轴承位变形的问题。

从传动特性来看，50:1的减速比刚好让小型直流电机在额定转速下，输出端的转速维持在每分钟几十转的区间，这个转速匹配卷帘升降的速度需求，不会因为转速过快导致卷帘收放时出现冲顶、坠落的问题，也不会因为转速过慢让用户等待太久；摆线传动本身的反向自锁特性，也能在电机断电时维持卷轴的位置，不会出现卷帘因为自重下滑的问题，不需要额外加装刹车机构，进一步简化了整套升降系统的结构，减少了故障点。
