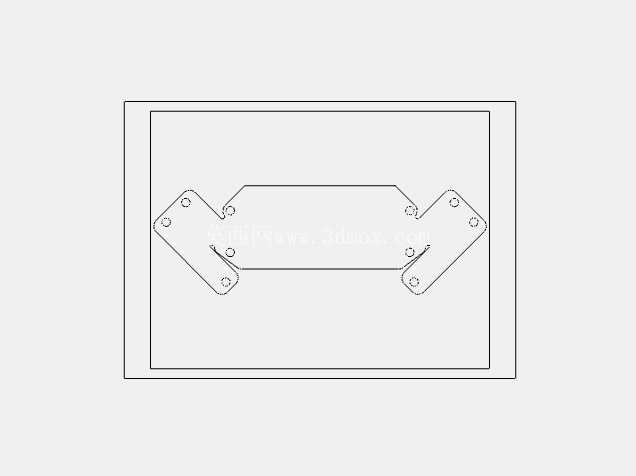

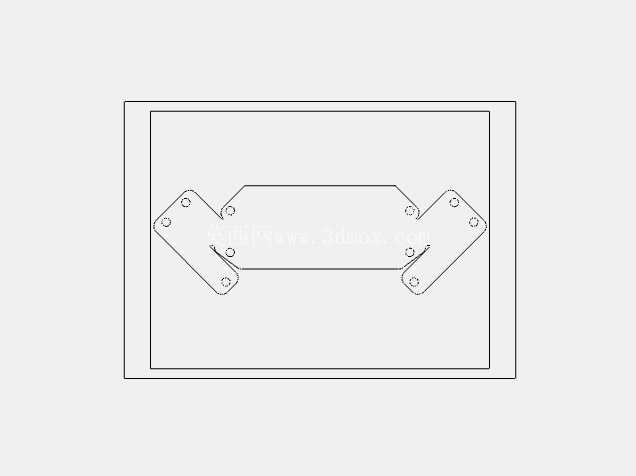

工业级重载输送辊道三维结构设计

本次呈现的重载输送辊道结构，主要面向冶金、建材、重型机械加工车间的工件转运场景，可适配单重5吨以内的板类、箱体类、成型坯件的水平段输送需求，可直接对接剪板机出料端、热处理炉上下料位、装配线接驳位，替代传统人工配合叉车的转运模式，降低车间内重型工件周转的安全隐患。从实际使用逻辑出发，该辊道的单支辊筒采用厚壁无缝钢管加工辊面，两端配装调心滚子轴承座，可适应工件放置时的偏载冲击，避免辊轴因局部受力过大出现弯曲变形；辊面预留1.5mm的粗糙度加工余量，安装后可根据输送工件的表面特性选择包胶、滚花或者光面处理，光面状态下可输送表面硬度较高的金属坯件，包胶后可输送表面易划伤的钣金成品件。设计过程中优先考虑安装边界的适配性，整段辊道的标准节长度设定为2米，宽度可根据现场通道尺寸在600mm到1500mm区间调整，支腿高度可通过底部调节螺栓实现±50mm的高度微调，适配车间地面不平整的安装工况，相邻标准节之间采用定位销加螺栓的连接方式，无需现场配焊即可保证辊面的平面度误差控制在每米0.2mm以内，避免工件输送过程中出现卡滞、跑偏问题。传动侧采用单排链轮串联的传动结构，每支辊筒的链轮端配置过载保护销，当单支辊筒卡入异物或者工件超重时，保护销先行剪断，避免传动电机堵转烧毁，日常维护时仅需更换对应保护销即可恢复运行，无需拆解整段传动链。辊道的侧挡板采用可拆式结构，通过T型螺栓固定在辊道两侧的安装槽内，可根据输送工件的宽度调整挡板间距，防止工件在输送过程中从侧边滑落；侧挡板上预留有传感器安装孔位，可直接加装光电开关、行程开关，对接车间的自动化产线控制系统，实现工件到位自动停启、满料预警的功能。从结构强度校核层面，辊筒的轴径根据承载需求做了阶梯式设计，重载段辊轴直径为40mm，轻载接驳段辊轴直径为30mm，在保证整体承载能力的前提下尽可能降低整段辊道的自重，减少支腿的承载负荷；支腿采用矩形管焊接结构，底部配装减震垫铁，可抵消辊道运行时的传动振动，避免振动传递到车间地面影响周边精密加工设备的运行精度。考虑到车间内的多尘、多切削液工况，所有轴承位置都配置了双层防尘密封圈，可阻挡金属碎屑、切削液进入轴承内部，延长轴承的更换周期；传动链轮外侧安装有可拆卸的防护罩，既可以避免杂物卷入传动链，也能防止操作人员误触转动部件造成安全事故。该辊道结构还预留了顶升移栽、转角接驳的安装接口，后续产线升级时可直接在对应位置加装顶升移栽机构，无需对原有辊道主体做大规模切割改造，降低产线迭代的改造成本。实际安装时需要注意，整段辊道的纵向水平度需要通过支腿调节螺栓校准，保证所有辊筒的上母线处于同一水平面，否则会出现工件单侧受力打滑、输送速度不均的问题；传动链的张紧度需要调整到链条下垂量为两链轮中心距的2%左右，过紧会加剧链轮和链条的磨损，过松则会出现传动跳齿的问题。日常运维过程中，仅需每月对轴承位置加注一次锂基脂，每三个月检查一次传动链的磨损情况，及时更换磨损超标的链节和保护销，即可保证辊道长期稳定运行，适配车间两班倒的连续生产工况。
