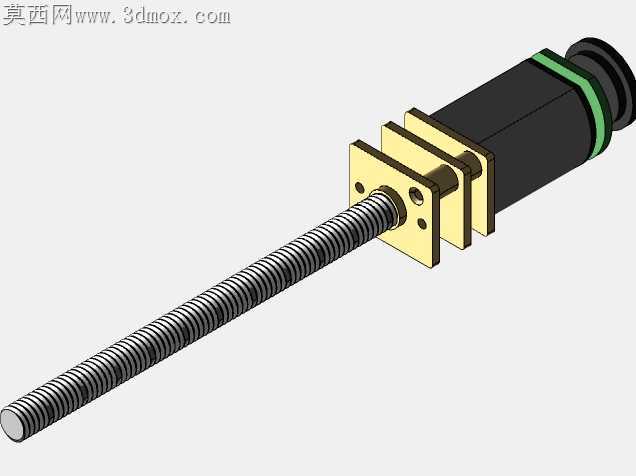

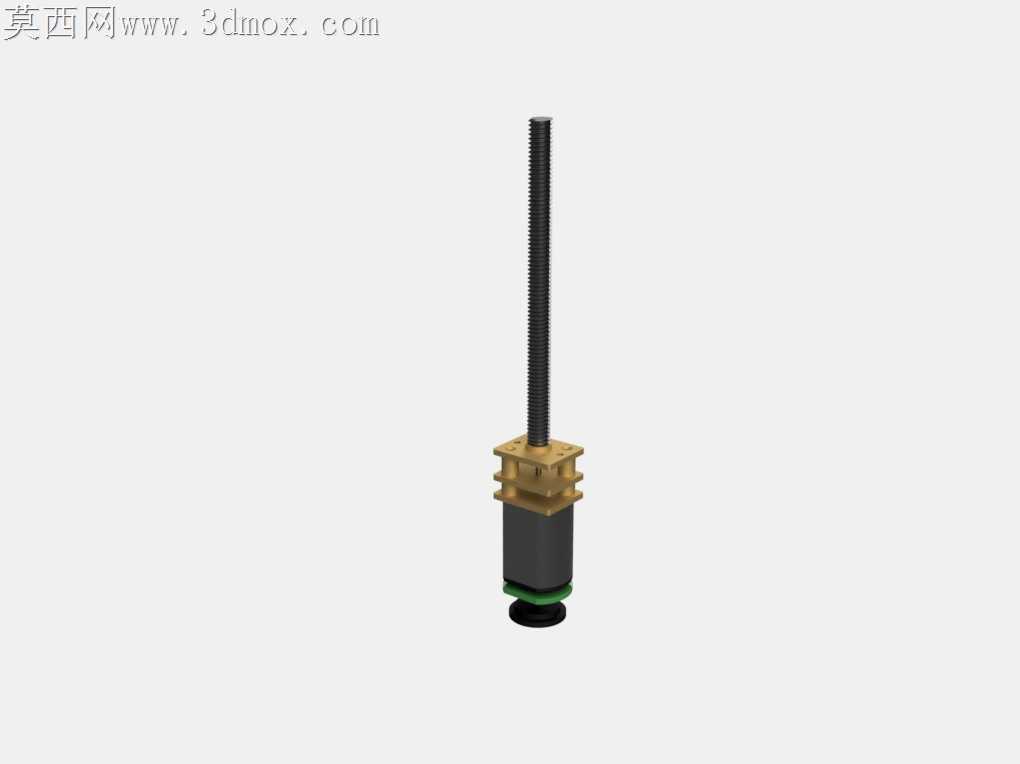

带编码器M4丝杆N20减速微型电机

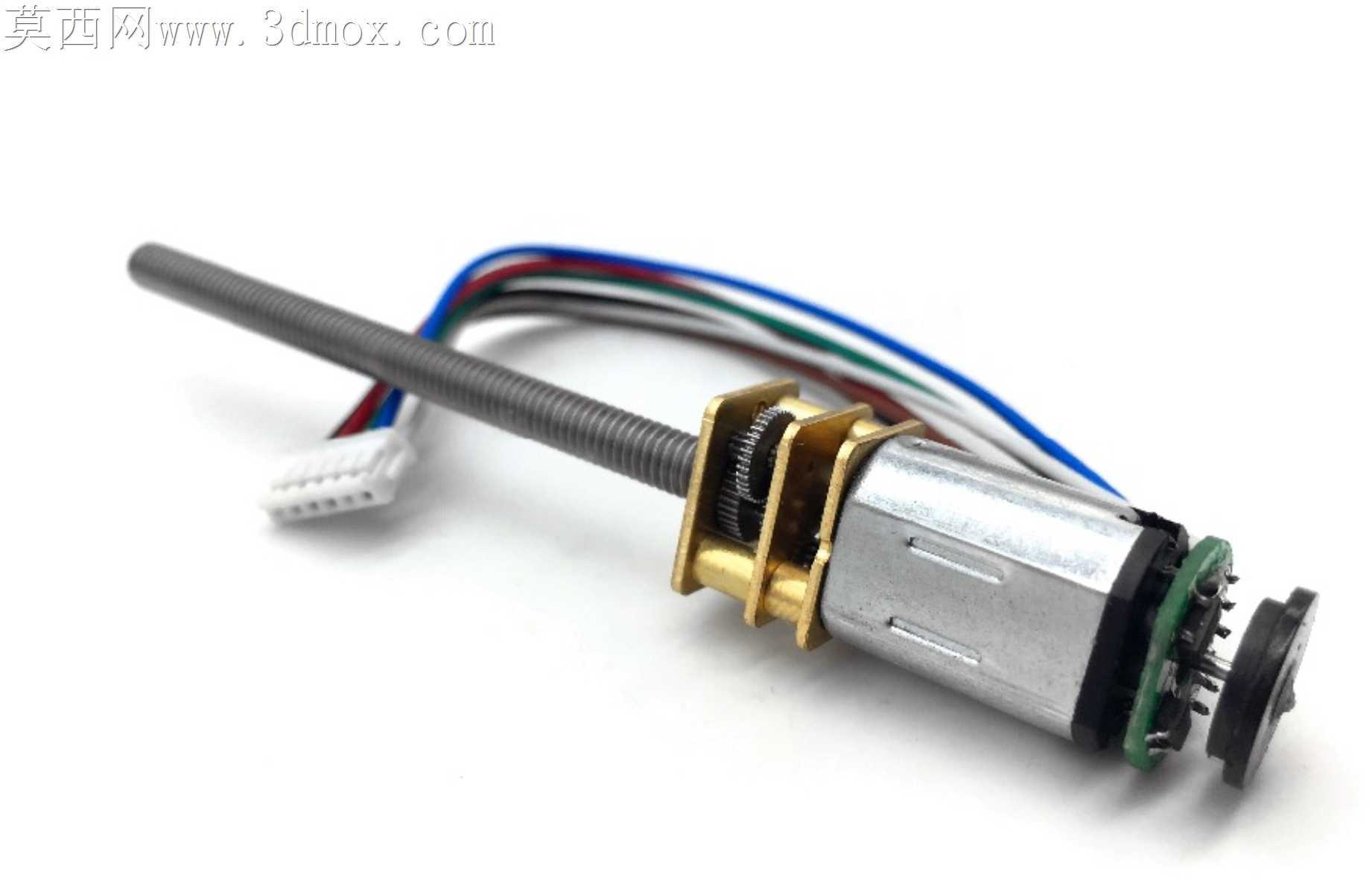

微型直流减速电机在小负载直线往复工况里，最容易被忽略的隐患就是输出丝杆与齿轮箱输出轴的同轴度偏差，很多量产件跑久了会出现丝杆窜动、编码器计数丢步的问题，根源就在装配环节的公差匹配没做细。这款带磁性编码器的N20减速电机，输出端做了55mm长M4螺纹设计杆，齿轮箱端盖与电机主体的嵌合位留了0.02mm的过盈配合量，压装时不用额外打胶就能抵消电机运转带来的径向震动，不会出现端盖松脱导致齿轮啮合间隙变大的问题。齿轮箱内部的减速齿轮组采用金属与塑胶齿混搭排布，靠近电机输出轴的一级齿用金属材质扛启动瞬间的大扭矩，末级输出齿用低摩擦系数的POM材质降低长时间运转的磨损，每一级齿轮的轴孔与固定轴之间留了0.01mm的间隙，既不会卡滞也不会因为间隙过大产生回程误差。尾部的磁性编码器板直接贴在电机后端盖的定位柱上，霍尔元件与磁环的间距控制在0.3mm，这个距离既能保证磁信号采集的灵敏度，又不会因为电机运转的轴向窜动刮蹭到霍尔元件，编码器引出的排线做了四线分色处理，接插端的白色塑壳插头带防脱卡扣，插在控制板上不会因为设备震动松脱。输出端的M4丝杆做了滚压螺纹处理，牙型表面粗糙度控制在Ra1.6，和配套的铜螺母配合时传动阻力更小，丝杆根部与齿轮箱输出轴的连接位做了扁位结构，压装后不会出现丝杆跟转打滑的问题，哪怕频繁正反转切换也能保证传动扭矩稳定。做结构适配的时候不用额外给齿轮箱加固定支架，电机本体的两个安装孔位刚好对应常见微型设备的安装间距，编码器的信号输出可以直接接普通单片机IO口，不用额外加信号放大电路，对于做小型智能门锁、微型升降台、桌面小设备的开发者来说，不用再单独拆分设计减速箱、编码器、丝杆的连接结构，省掉了很多公差匹配的麻烦，也避免了自己拼装组件时出现的同轴度差、信号不准的问题。
