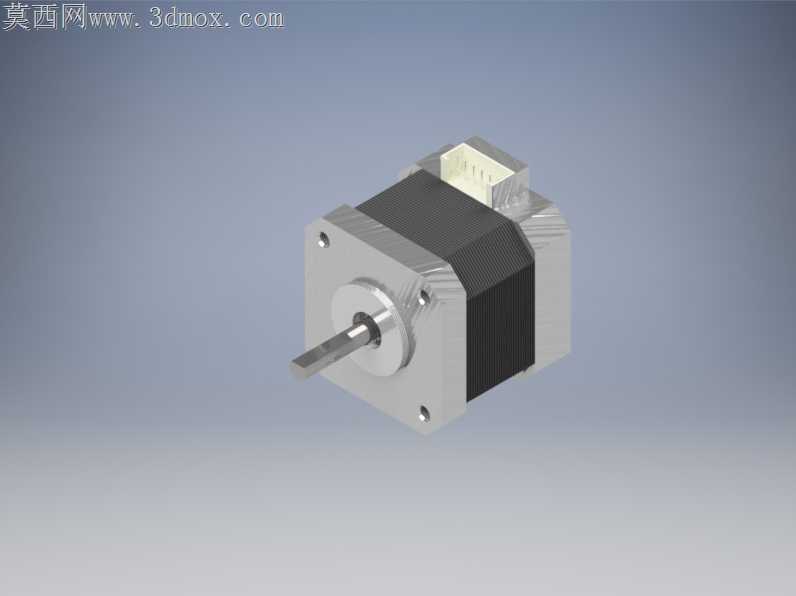

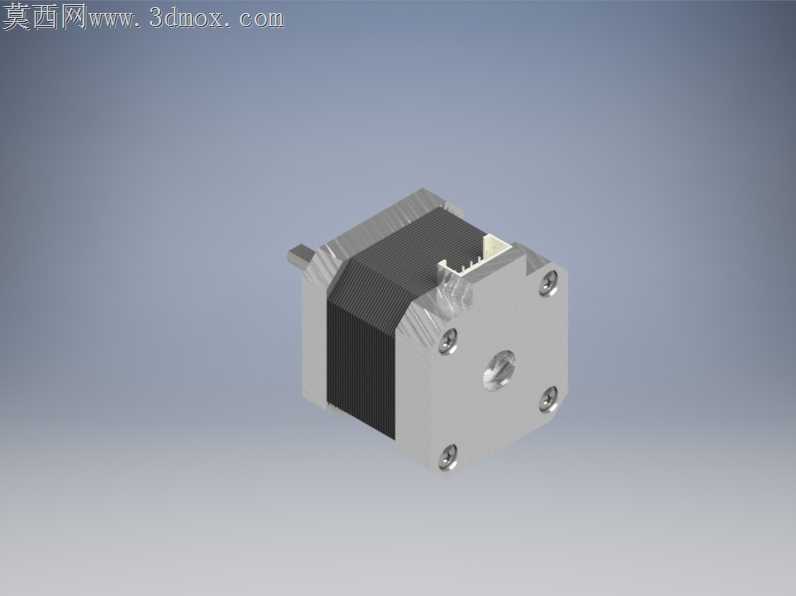

Nema17步进电机高精度三维数模

小规格步进电机的端盖同轴度偏差，一直是批量装配时卡滞返修的核心诱因，这款Nema17步进电机的数模搭建，全程围绕加工适配的核心需求展开，把量产环节容易忽略的公差匹配细节全部嵌入模型特征里。输出轴的轴肩位置没有做生硬的直角过渡，特意留了0.2mm的退刀槽结构，车削加工时刀具不会在轴根处留下挤削毛刺，装配轴承时内圈能完全贴实轴肩定位面，不会因为毛刺垫起出现轴承偏斜，后续带负载运转时也能减少轴系的径向跳动。定子绕组的外包塑壳和前后端盖的配合止口，数模里特意设置了0.03mm的间隙公差，不是完全零对零的贴合设计——铝压铸端盖生产时会有轻微的脱模变形，留足这个间隙后，装配时不用硬敲就能顺利合盖，也不会因为间隙过大出现运转时的端盖松动异响。尾部的接线插座没有直接贴在塑壳表面，数模里预留了1.2mm的插线操作空间，现场接插杜邦线时手指能顺利捏住插头根部推到位，不会因为空间太窄插歪针脚，导致后续调试时出现缺相故障。端盖上的四个安装沉孔，数模里把沉头深度做了0.1mm的正公差，配用M3内六角螺丝锁附时，螺丝头能完全沉入沉孔不会突出安装面，把电机固定到设备安装板上时，电机端面能和安装板完全贴实，不会因为螺丝头顶住出现安装倾斜，影响输出轴和传动轮的同轴度。转子部分的磁钢贴合位，数模里做了微小的定位凸点，粘磁钢时能快速卡准位置，不会出现磁钢偏移导致的电机运转力矩不均。连输出轴上的D型切面位置，都对应常见的同步轮安装尺寸做了长度匹配，锁紧紧定螺丝时刚好能顶在D型平面中心，不会出现顶在圆弧面打滑的问题。所有棱角位置都做了0.1mm的微小倒角，既不会划伤装配工人的手，也能避免加工时的锐边磕碰掉屑，掉进电机内部造成运转卡滞。
