可3D打印国际象棋棋盘结构设计

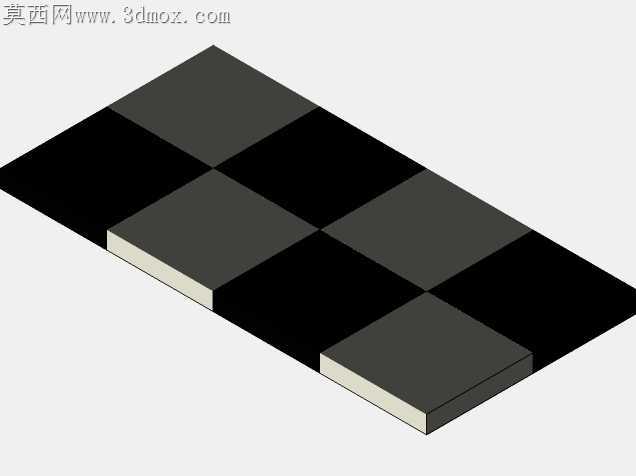

FDM熔融沉积成型的3D打印工艺常面临层纹明显、薄壁易翘曲、棋盘格交界溢料的问题，这款国际象棋棋盘在结构设计阶段就针对这些加工痛点做了针对性调整，完全适配桌面级3D打印机的加工特性。棋盘表面的八八方格没有采用传统双色拼接或后期涂色的方案，而是做了0.2mm深度的微凹格纹设计，单格尺寸严格控制在40mm见方，既可以通过换料打印直接形成双色格面，也能在单色打印后通过填色获得清晰的格线分界，凹格边缘做了R0.3的小圆角过渡，避免打印过程中直角位置的应力集中导致边角翘曲，也能减少换料时的拉丝残留。棋盘整体厚度设为5mm，底部排布了间距20mm的1mm厚加强筋，既保证了整块棋盘的平面度，不会因为打印冷却收缩出现中间拱起的变形，又能最大限度减少打印用料，缩短打印时长，加强筋的交叉位置特意做了直径2mm的圆角过渡，避免打印时交叉点积料过高影响棋盘底部的平整度。考虑到棋子摆放的稳定性，棋盘表面没有做多余的防滑纹理，只保留了打印层纹本身的细微摩擦力，既不会让棋子轻易滑动，也不会因为纹理过深卡滞棋子底部。棋盘的四周边框做了1.5mm高的围边，围边内侧做了15度的斜角导向，不小心碰倒的棋子会被围边挡住不会掉落到桌面外，斜角设计也能让棋子顺着坡面滑回盘面，不会卡在边框和盘面的直角缝隙里。针对骑士这类造型复杂、打印时容易出现支撑残留的棋子，棋盘预留了配套的棋子定位凹槽，每个凹槽的位置和对应棋子的底部轮廓做了0.1mm的公差配合，打印棋子时可以直接在凹槽位置打印定位桩，不需要额外添加支撑就能保证棋子底部的平整度，后续摆放时也能快速对齐格位，不会出现放歪的情况。整个模型没有设计悬空角度超过45度的结构，所有镂空和转折位置都做了自支撑处理，打印时不需要添加任何额外支撑，拆件时也不会出现支撑残留的毛刺，哪怕是入门级的3D打印机用户，也能一次性打印出完整可用的成品，不需要后期做大量的打磨修整。打印完成的棋盘既可以作为日常对弈的实用棋具，也能作为3D打印入门的实训案例，帮助初学者理解薄壁结构、加强筋排布、公差配合在实际打印中的影响。
