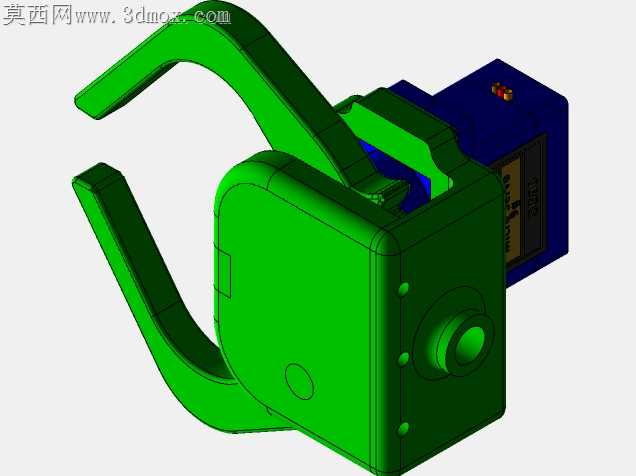

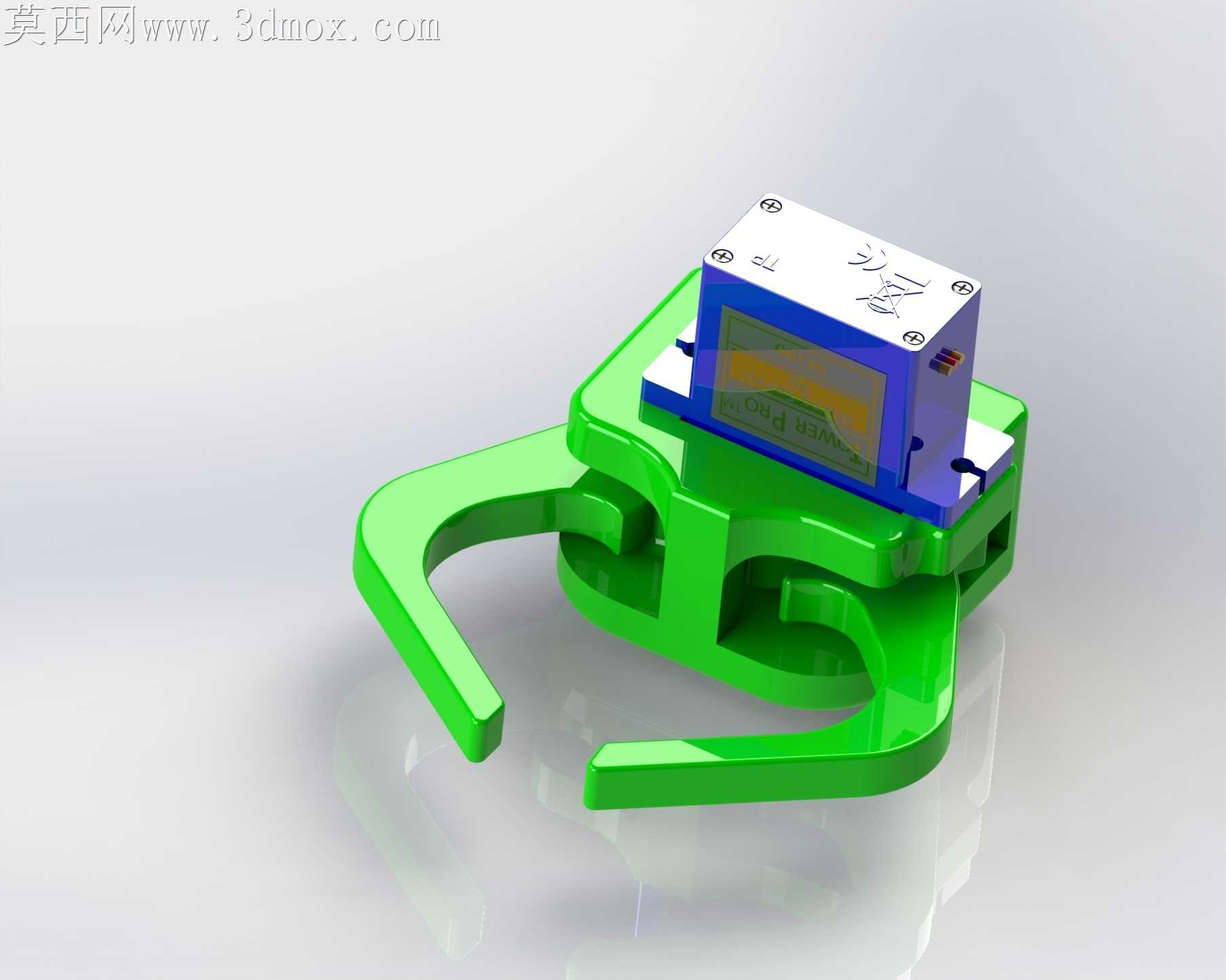

适配SG90舵机的3D打印夹取机械爪结构

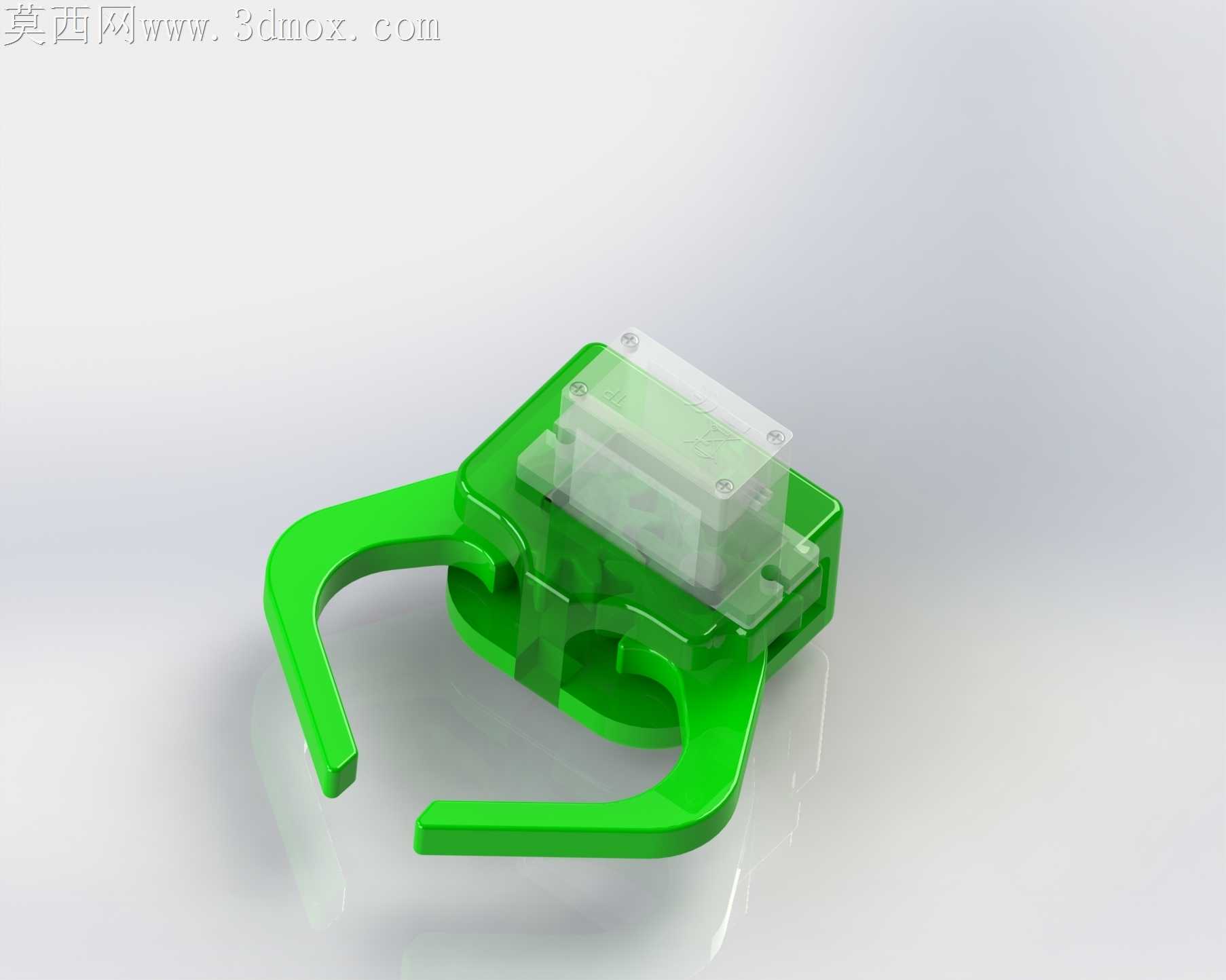

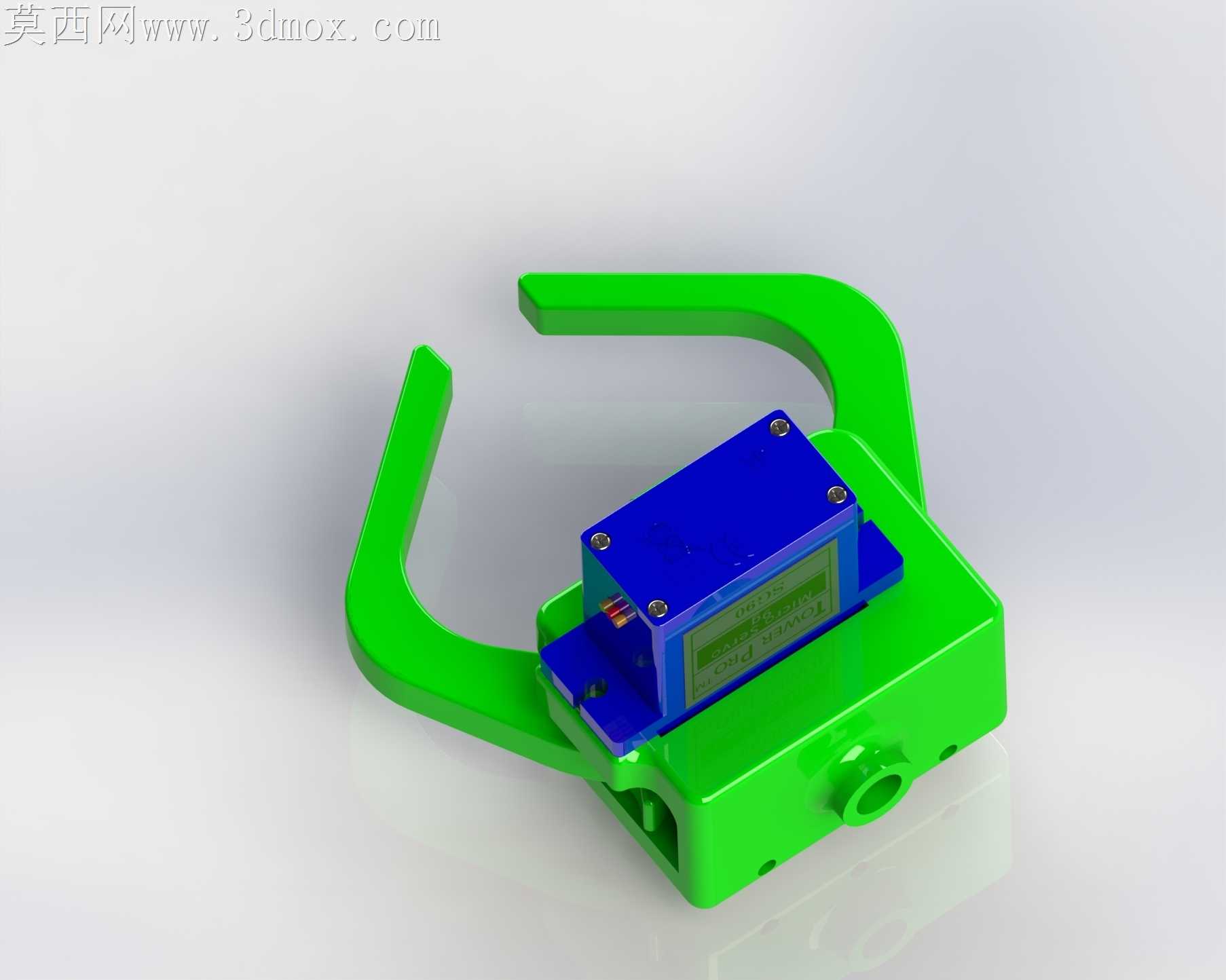

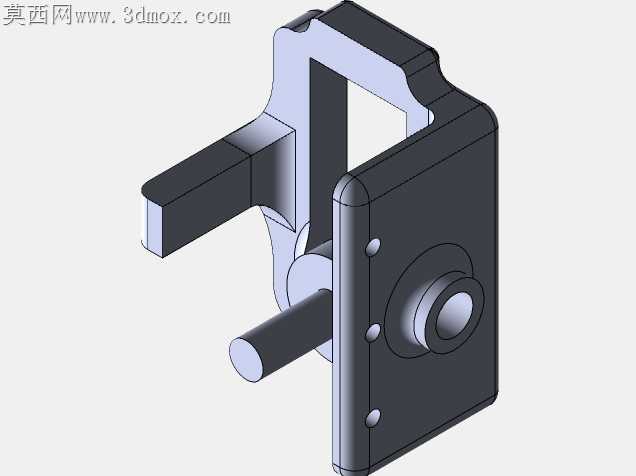

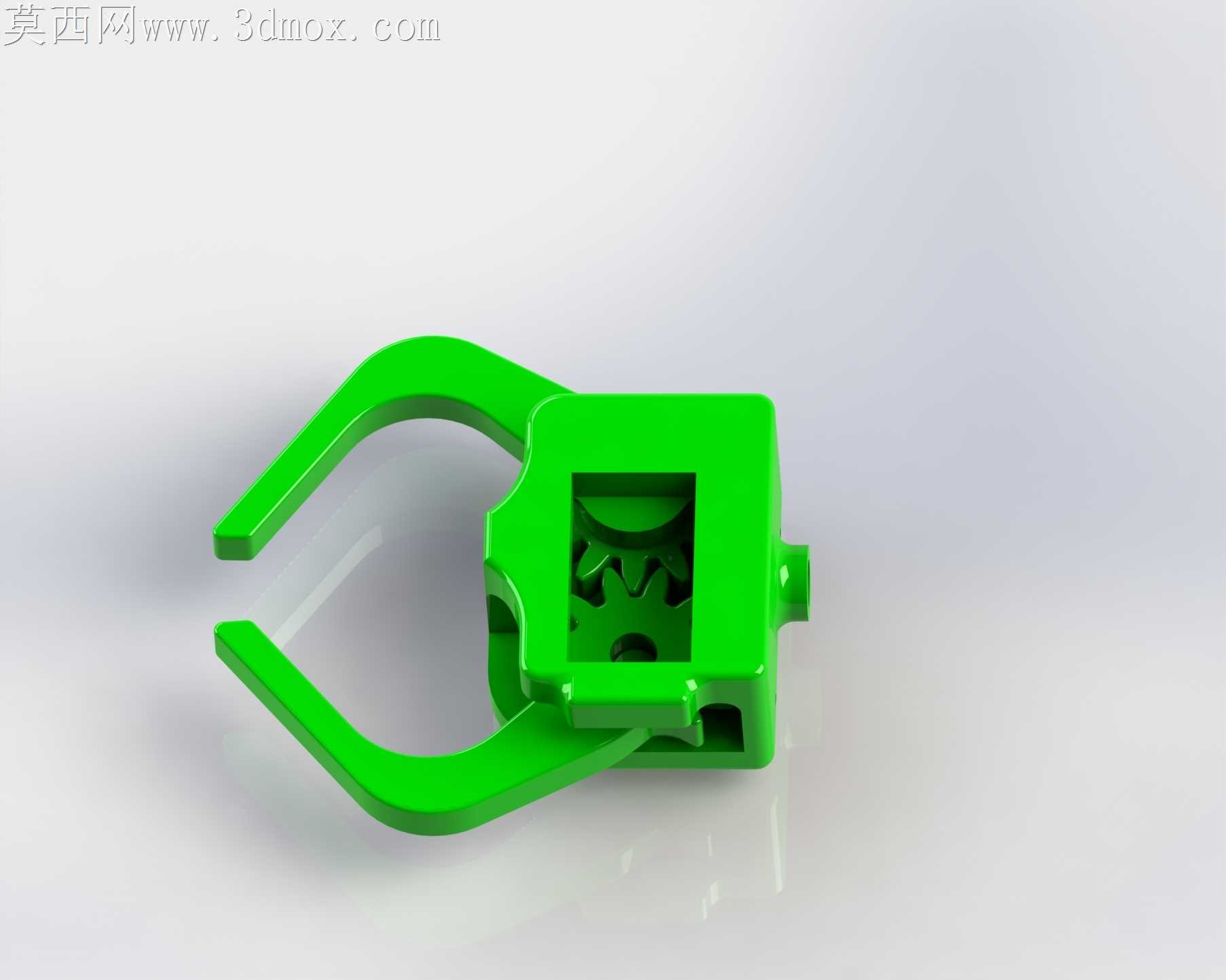

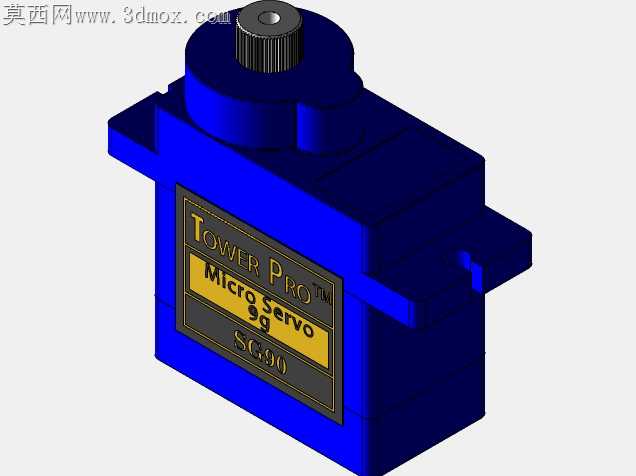

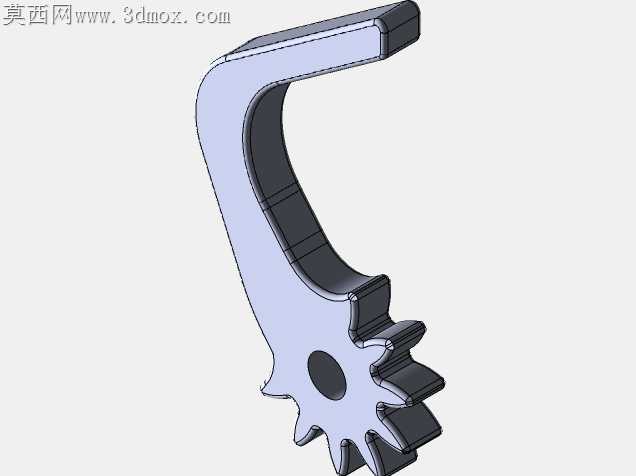

桌面级3D打印制作传动类零件时，最容易出现的问题是铰接位摩擦阻力过大，舵机输出扭矩被内耗抵消，夹爪开合卡顿甚至无法带载夹持。这套夹爪在铰接位做了针对性的间隙预留，两片爪体的旋转轴孔没有直接设计成与打印轴过盈配合的尺寸，而是留出0.2mm的径向间隙，配合PLA材质打印后表面的细微磨砂质感，既不会出现轴孔松旷导致的夹爪偏摆，也能避免层纹带来的转动卡滞，不需要额外加装铜套就能实现顺滑开合。爪体的驱动槽没有采用常见的直槽设计，而是做了渐开线式的槽道轮廓，舵机摇臂转动时，销钉在槽道内的滑动阻力随开合角度线性变化，不会出现死点位置，哪怕舵机转到极限行程，也不会出现机构锁死堵转的情况，能有效保护驱动元件不会因为过载烧毁。夹爪的指端做了内凹的弧面造型，没有做尖锐的夹持棱边，打印时不需要额外添加支撑就能直接成型，弧面的接触面积更大，夹持规则柱状物体时不会出现打滑偏移，夹取表面光滑的3D打印样件时，也不会因为接触应力集中刮花工件表面。上盖与底座的连接采用了嵌入式的定位卡扣，不需要额外打螺丝就能完成舵机仓的封装，卡扣的配合公差控制在0.15mm，打印完成后直接按压就能卡紧，后期维护更换舵机时直接撬开卡扣即可，不需要反复拧动螺丝造成塑料螺孔滑牙。舵机仓的内部尺寸刚好匹配SG90舵机的外形，仓壁预留了走线槽，舵机的导线可以顺着槽道引出，不会被夹爪的运动部件剐蹭磨损，仓体底部还做了镂空的散热孔，长时间连续动作时舵机产生的热量能及时散出，不会因为仓内密闭导致温度过高影响舵机精度。整个夹爪的所有零件都采用无支撑打印取向设计，每个零件的摆放角度都能让层纹方向与受力方向垂直，打印完成后不需要打磨支撑面就能直接装配，铰接位的销钉也采用同材质3D打印制作，不需要额外采购标准五金件，打印完成后只需要将销钉压入轴孔，卡紧上盖就能完成整套机构的组装，不需要复杂的调校就能实现稳定的夹取动作，夹取行程覆盖常见的小型工件尺寸，能适配桌面级小型机械臂的末端作业需求，夹持力度可以通过舵机的转角参数灵活调整，不会因为力度过大夹碎薄壁打印件，也不会因为力度不足导致工件脱落。
