笔式相位检测工具结构拆解设计

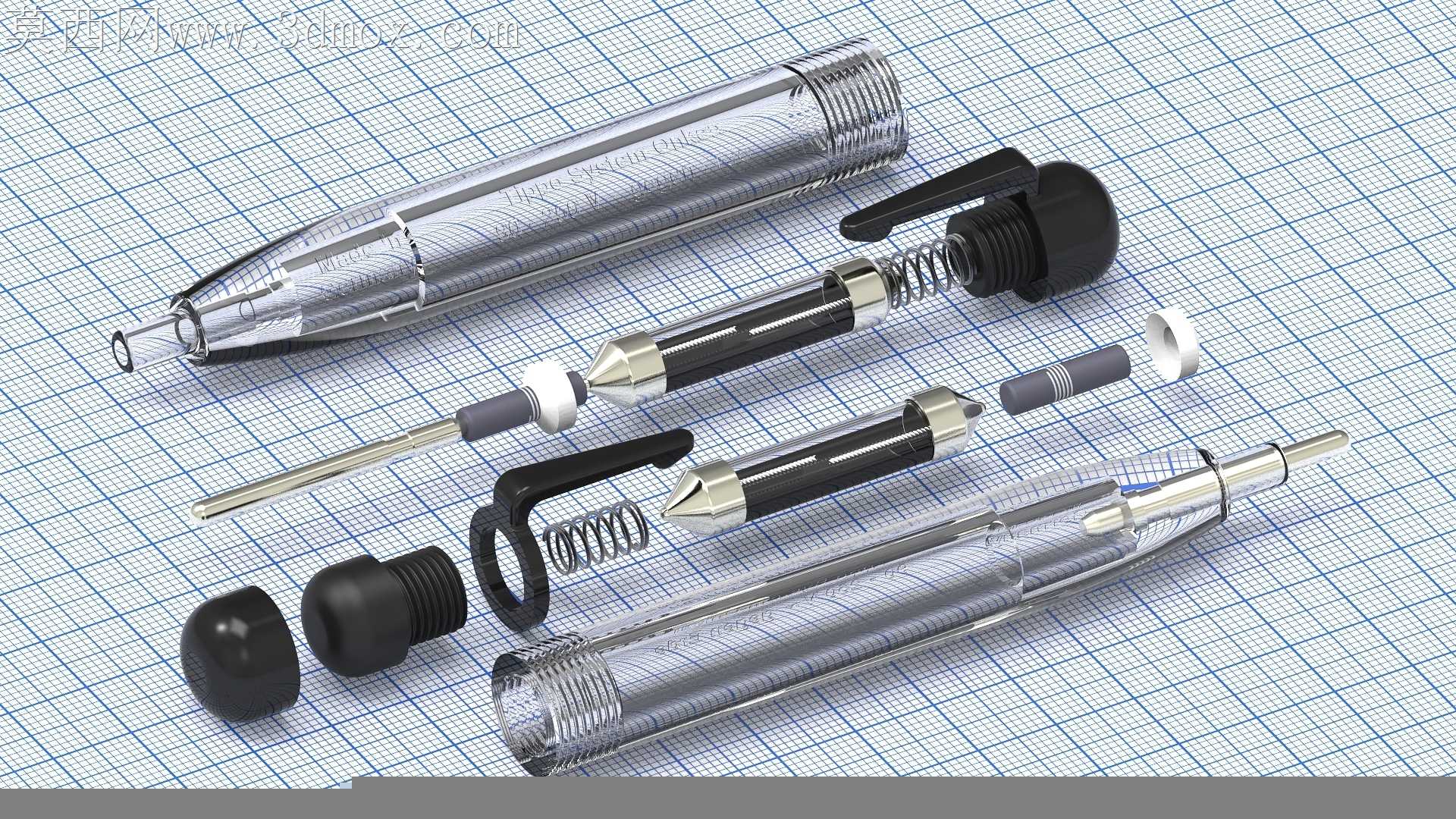

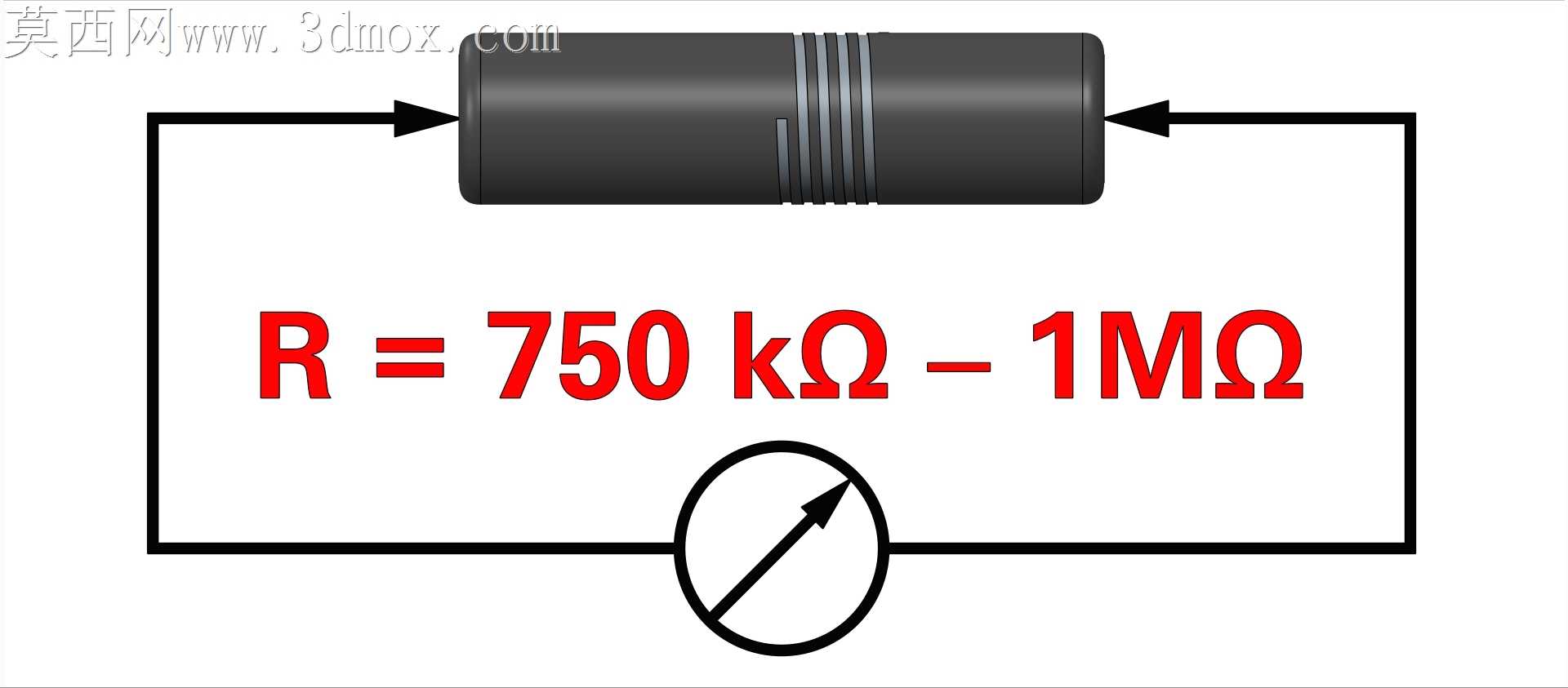

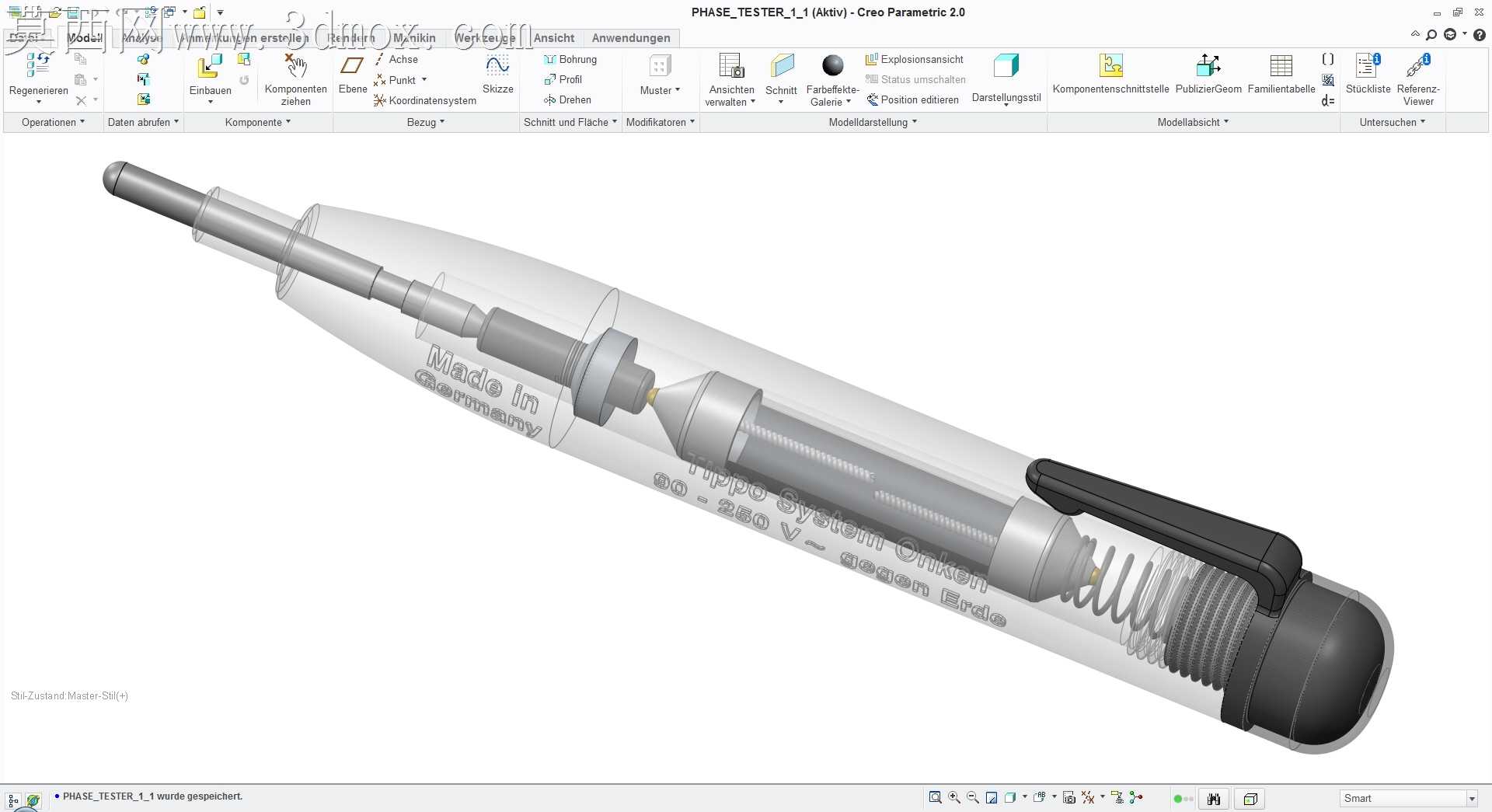

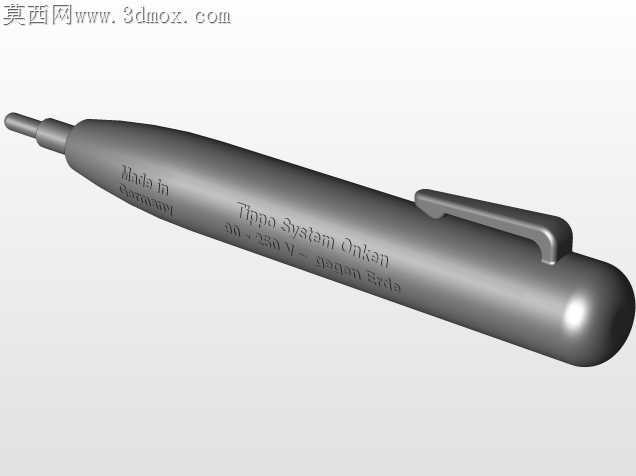

笔式相位检测工具的透明聚碳酸酯外壳壁厚控制在1.2mm，既保证握持时的抗挤压强度，又能让内部辉光管的发光状态清晰透出，不会因为壁厚过厚出现光线漫反射导致的判读误差，也不会因为壁厚过薄在日常揣带时被口袋内的钥匙、硬币挤压开裂。笔夹的弧形弯折角度做了15度的预变形处理，卡入工装口袋布料时能产生足够的抱紧力，不会因为行走时的晃动滑落，笔夹和笔身的连接位置没有采用常见的卡扣卡接结构，而是做了嵌入式的热熔固定柱，避免长期反复插拔后卡扣出现疲劳断裂。内部压缩弹簧的线径选0.4mm，自由长度17.5mm，装配后预压行程控制在3mm，既能保证探头端和内部电阻、辉光管的接触压力稳定在1.2N左右，不会因为接触电阻过大导致检测失效，也不会因为弹簧弹力过大让探头伸缩时出现卡滞。探头和辉光管之间的碳膜电阻阻值设定为750千欧，电阻两端的接触端面做了滚花处理，增大接触面积的同时，避免长期使用后接触面氧化导致的阻值漂移。笔身尾部的金属挂帽和内部导电件的连接位置，特意留了0.1mm的径向间隙，装配时注入少量导电膏，既填补公差间隙避免接触不良，又能在潮湿工况下隔绝水汽进入内部腐蚀元件。笔身的防滑纹路做了0.3mm深度的菱形滚花，握持时手指的摩擦力刚好适配电工戴薄绝缘手套操作的场景，不会因为纹路过浅打滑，也不会因为纹路过深积攒灰尘难以清理。拆解状态下的各个零件同轴度公差控制在0.05mm以内，装配后不会出现内部零件偏斜导致的辉光管发光位置偏移，探头伸缩时的同轴度偏差不超过0.08mm，插入插座检测孔时不会出现卡滞或者接触偏斜的问题。透明外壳和内部零件的装配间隙留了0.2mm，既方便组装时快速对位，又不会因为间隙过大导致内部零件在笔身内晃动产生异响。
