内嵌轴承式塑料V形导向滚轮

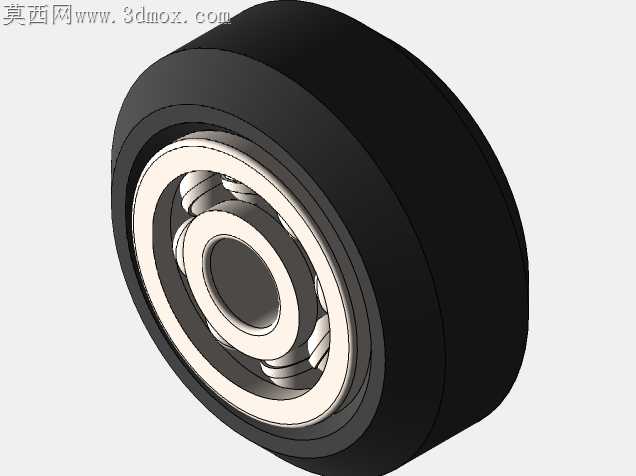

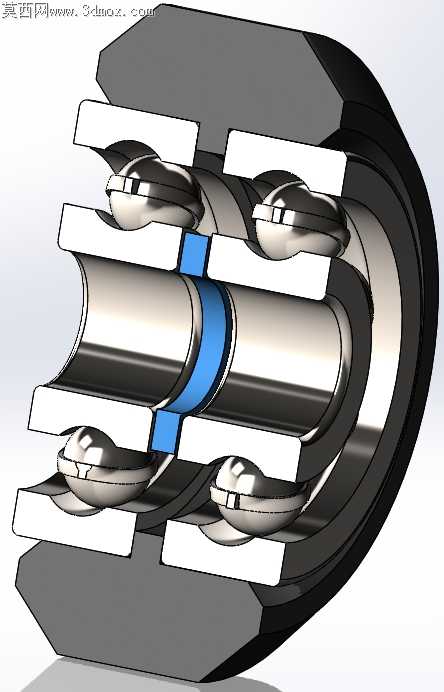

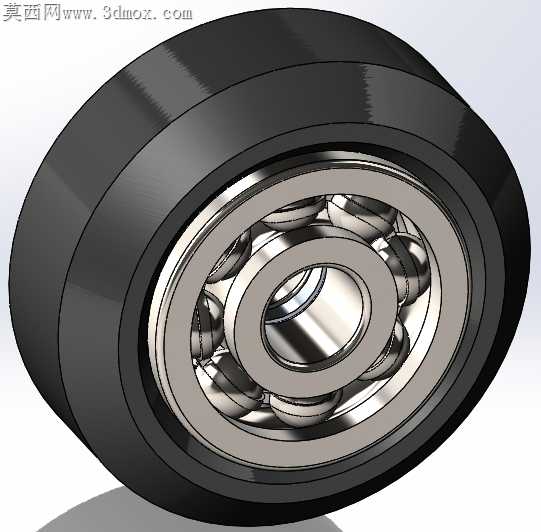

数控雕刻机与桌面级3D打印机的铝型材框架传动场景里，普通外包胶滚轮常出现跑位偏磨、轴承窜动的问题，根源在于轮体与轴承的配合公差没卡准，V形槽面和铝型材导轨的接触角度偏差超过0.5度就会加速胶层磨损，甚至出现运行卡顿丢步的情况。这款V形滚轮在结构设计时直接把轴承嵌装位做在了轮体注塑成型的内圈里，没有额外加装金属衬套，靠注塑冷却时的微量收缩抱紧轴承外圈，省去了衬套压装的工序，也避免了衬套与轮体不同心带来的径向跳动。轮体的V形槽面做了微小的圆角过渡，没有做尖锐的棱边，既不会刮伤铝型材导轨的阳极氧化层，也能让胶层在受压时的应力分散开，不会在槽底位置出现应力集中导致的开裂。内嵌的深沟球轴承内圈和安装轴的配合选了过渡配合，安装时不用额外涂胶固定，靠轴上的卡簧就能限位，日常维护时只需要顶出卡簧就能拆下轴承更换，不用整体报废轮体。黑色的轮体材质选了耐磨的POM塑料，邵氏硬度控制在85D左右，既保证和铝型材接触时有足够的摩擦力不打滑，又不会因为硬度过高在运行时产生过大的噪音。轮体的外圆柱面和V形槽的同轴度公差控制在0.02mm以内，高速运行时不会出现偏心抖动，哪怕是3D打印机做高精度薄壁件打印，也不会因为滚轮的跳动出现层纹错位。轮体的端面没有做多余的装饰结构，平整的端面能贴紧安装侧的限位垫片，不会出现垫片卡入轮体与轴承间隙的情况，装配时不用额外调整垫片的位置，对准轴位推入就能完成安装。V形槽的角度匹配工业常用的40系列铝型材导轨角度，槽深刚好能包住导轨的V形凸边，侧向受力时不会脱轨，哪怕设备快速移动时出现瞬时侧向冲击力，轮体也能牢牢卡在导轨上，不会出现掉轮的安全隐患。注塑成型时轮体的浇口位置选在了非配合的端面外侧，成型后只需要简单修剪浇口毛刺，不用额外做磨削加工就能满足装配精度要求，批量生产时的加工效率比带金属衬套的滚轮高出近三成。
